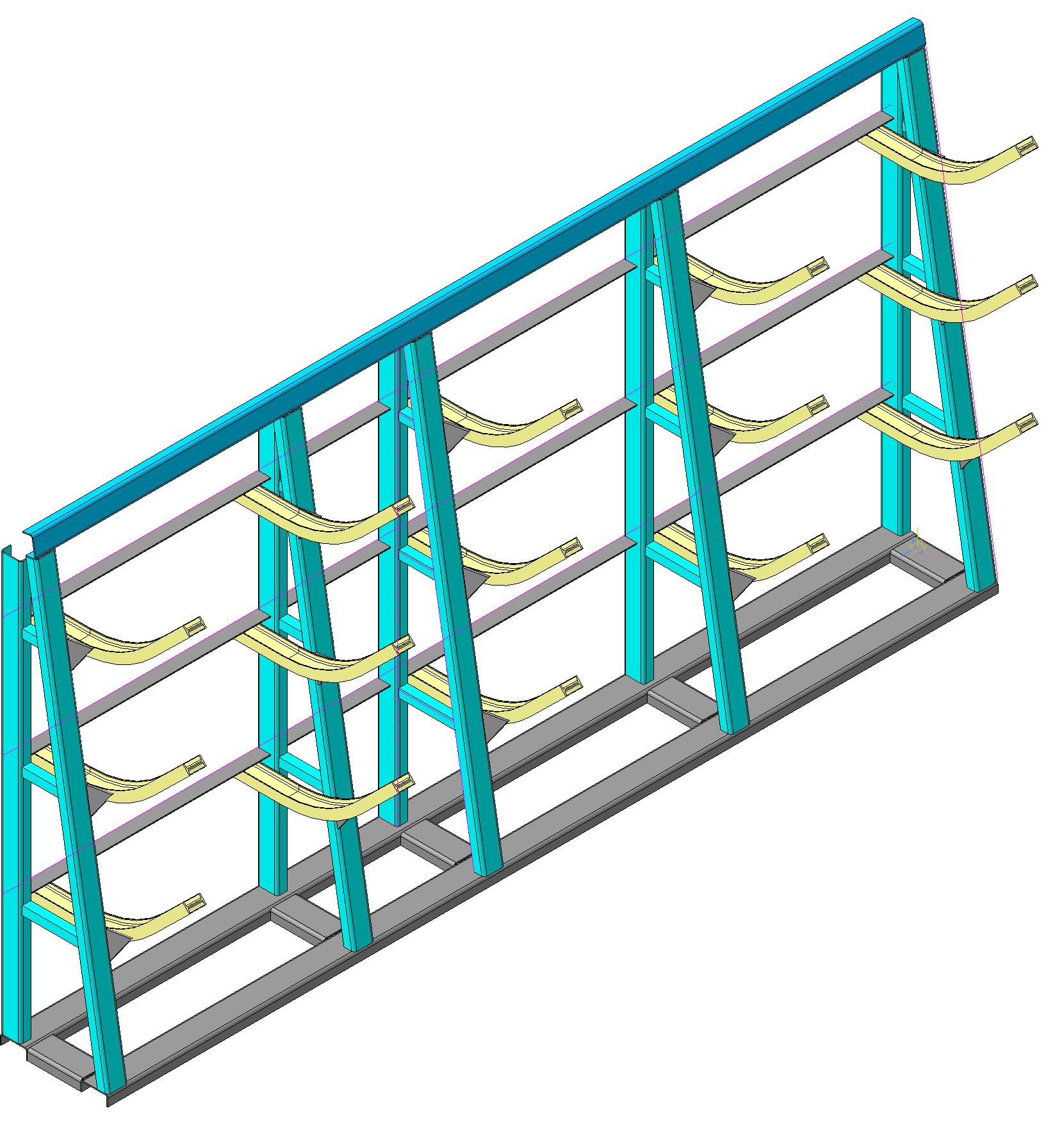

Стеллаж консольный 3-х секционный 3-х ярусный, представленный на рисунке, предназначен для складирования и хранения в несколько уровней по высоте преимущественно длинномерных грузов.
Характеристики консольной балки: длина 970 мм, максимальная нагрузка на ярус 1500 кг.
Габаритные размеры: 5200х2671х987 мм.
Секция (глубина х ширина х высота): 970х1320х2500 мм.
Максимальная нагрузка на секцию стеллажа 8000 кг.
Полная 3D модель.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стеллаж консольный 3-х секционный
Стеллаж консольный 3-х секционный
0
2
157
0
0
30
Сообщить о проблеме
Автор
logan112233
Дата
22.06.2023
Язык
Русский
Состав
3D Сборка (в дереве построения есть предупреждения)
Софт
КОМПАС-3D 16.1.5
Как открыть?
Отзывов пока нет
Содержимое архива
-
3.m3d
-
4.m3d
-
5.m3d
-
6.m3d
-
Сборка консольного стелажа.a3d
-
Сборка стелажа.a3d
-
1.m3d
-
2.m3d
