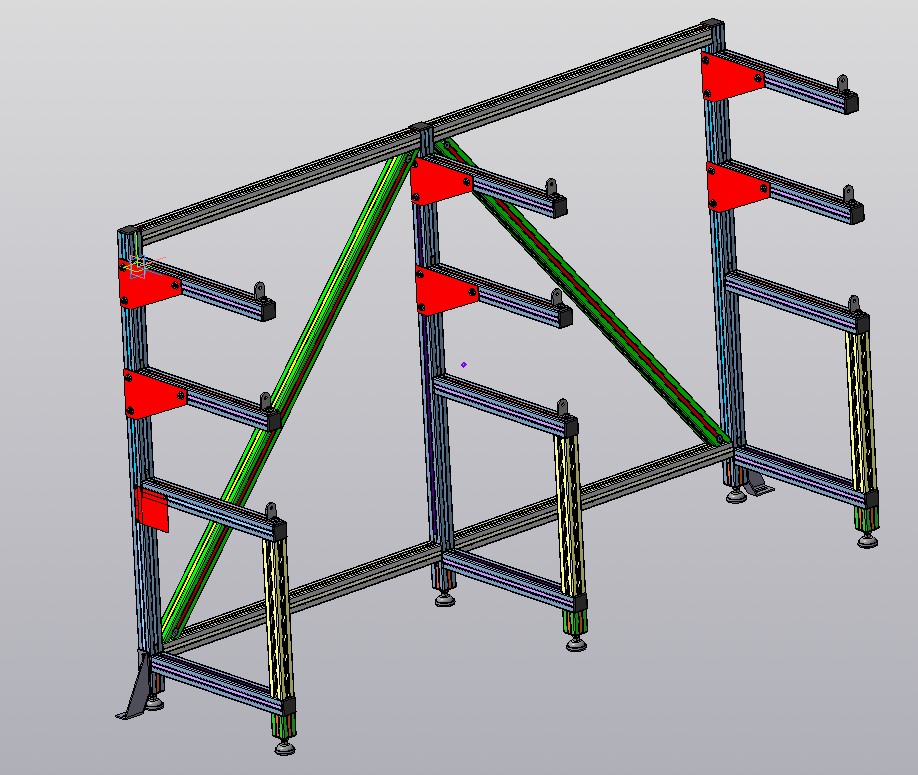

Стеллаж консольный (BOSCH профиль)

Стеллаж консольный выполнен из профилей и комплектующих Bosch. Габаритные размеры 2255х1300х555. Стеллаж для складирования контейнеров на участке входного контроля.

Состав: 3D Сборка и чертежи на изделие

Софт: КОМПАС-3D 18.1

Файлы:

Каталог
Строительство
Металлоконструкции
Стеллаж консольный (BOSCH профиль)

Ребро.cdw

Стеллаж консольный.a3d

ВП_Стеллаж консольный .cdw

Табличка.cdw

Входящие/

Входящие/Защитная заглушка паза шифр 3 842 518 367 L872.m3d

Входящие/Профиль Bosch Rexroth 45x45 @@ шифр 3 842 990 517@1250h14 мм.m3d

Входящие/Гайка Т-образная с пазом 10 М8 @@шифр 3 842 530 287.m3d

Входящие/Соединитель угловой стальной@@10@10 шифр 3 842 536 729.m3d

Входящие/Гайка Т-образная с пазом 10 @@М5 шифр 3 842 530 283.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L395.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L48.m3d

Входящие/Болт с фланцем М8х18-SW13-T40 @@шифр 3842541246.m3d

Входящие/Соединитель внутренний угловой @@R шифр 38 842 535 571.m3d

Входящие/Заглушка 45х45 @@шифр 3 842 502 674.m3d

Входящие/Профиль Bosch Rexroth 45x45 @@шифр 3 842 990 520@955h14 mm.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L955.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L 898.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L60.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L480.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1250.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L895.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1410.m3d

Входящие/Торцевой компенсатор 45х45@@шифр 3 842 524 414.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L685.m3d

Входящие/Ребро.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L300.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L450.m3d

Входящие/Демпфирующее кольцо @@шифр 3 842 521 817.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1078.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1335.m3d

Входящие/Заглушка шифр 3 842 538 564.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L932.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L405.m3d

Входящие/Профиль Bosch Rexroth 45x45@@шифр 3 842 990 520@500h14 мм.m3d

Входящие/Опорное кольцо @@шифр 3 842 536 321.m3d

Входящие/Табличка.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1390.m3d

Входящие/Соединитель внутренний @@угловой шифр 3 842 535 572.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L432.m3d

Входящие/Профиль Bosch Rexroth 45x45@@шифр 3 842 990 520@430h14 мм.m3d

Входящие/Профиль Bosch Rexroth 45x45 @@шифр 3 842 990 517@60h14 мм.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L500.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1400.m3d

Входящие/Изгиб быстроз соед торец-паз 45х45 паз 10/

Входящие/Изгиб быстроз соед торец-паз 45х45 паз 10/Соединитель изгибаемый @@быстроразжимной @торец-паз@ @@10@10 шифр 3 842 535 635.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L1055.m3d

Входящие/Защитная заглушка паза шифр 3 842 518 367 L38.m3d

Входящие/Заглушка 45х45 @@шифр 3 842 523 442.m3d

Входящие/Профиль Bosch Rexroth 45x45@@ шифр 3 842 990 644@1440@@@[FS=S3;DG=40];[BS=S1;DG=40].m3d

Входящие/Соединитель угловой фундаментный/

Входящие/Соединитель угловой фундаментный/Гайка с фланцем М8 @@шифр3 842 345 081.m3d

Входящие/Соединитель угловой фундаментный/Болт Т-образный М8х20@@шифр 3 842 528 715.m3d

Входящие/Соединитель угловой фундаментный/Соединитель фундаментный угловой @@шифр 3 842 146 815.m3d

Входящие/Опора шарнирная М12х85 шифр 3 842 536 061/

Входящие/Опора шарнирная М12х85 шифр 3 842 536 061/Опора шарнирная М12х85 @@шифр 3 842 536 061.a3d

Входящие/Опора шарнирная М12х85 шифр 3 842 536 061/Опора М12х85.m3d

Входящие/Опора шарнирная М12х85 шифр 3 842 536 061/Гайка М12.m3d

Входящие/Профиль Bosch Rexroth 45x45 шифр 3 842 990 644@1440@ [FS=S3;DG=40];[BS=S1;DG=40].cdw

Входящие/Заглушка паза защитная 10@@шифр 3 842 518 367.m3d

СП_Стеллаж консольный.frw

СБ_Стеллаж консольный.cdw
