Стеллаж консольный 2.07х1.08х2 м

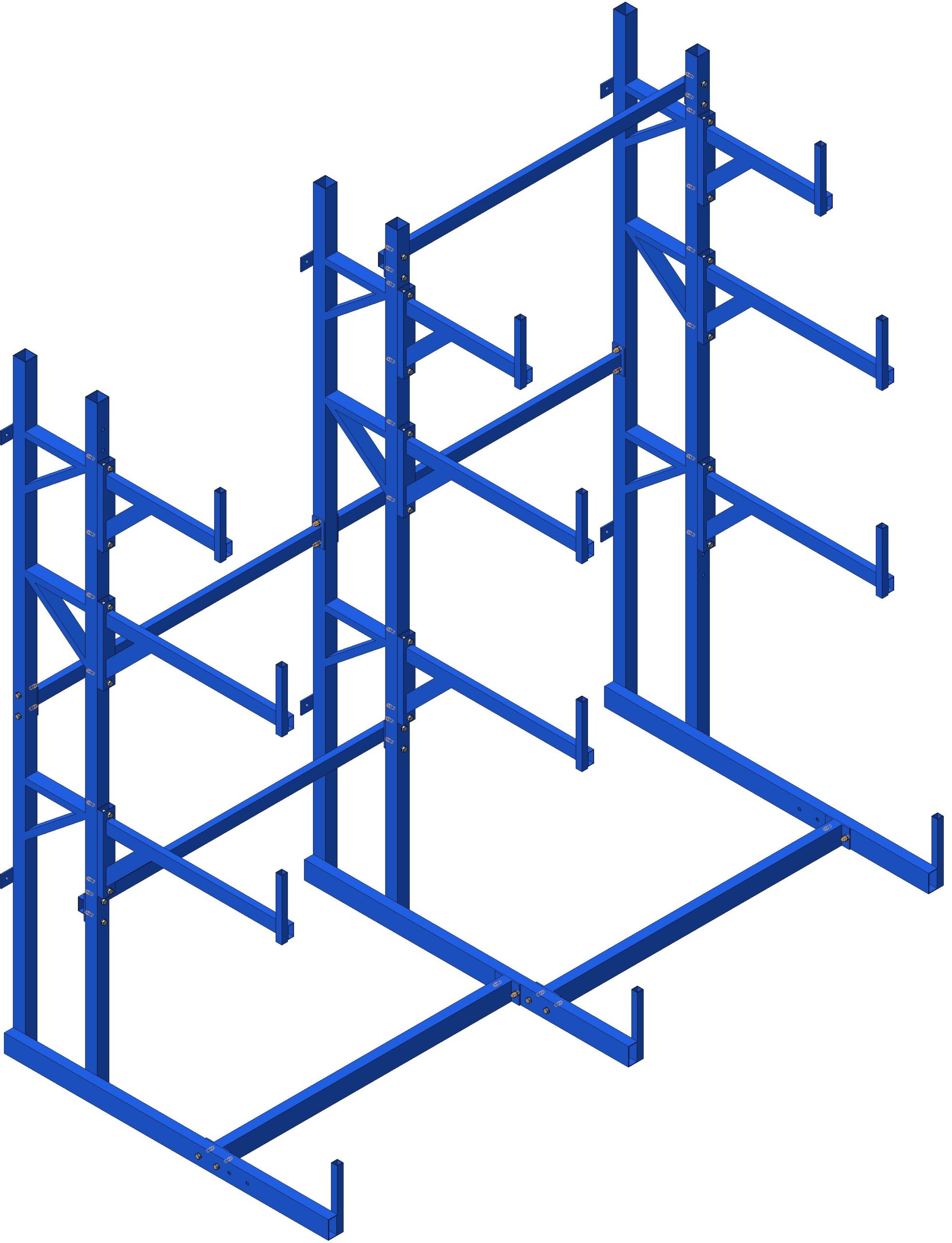

Сборка стеллажа консольного с деталями. Высотой 2м, глубиной 1,08м, и диной 2,07м. При необходимости можно увеличить длину. добавляя стойку и кронштейны. Это сборно-разборная конструкция из отдельных сварных элементов. Конструкция разработана для столярного цеха под хранение пиломатериалов, но можно использовать и для металлопроката.

Состав: 3D модель и 2D чертежи

Софт: КОМПАС-3D 16.1

Файлы:
Распорка 3 стеллажа консольного.cdw
Кронштейн 2 стеллажа консольного.m3d
Стойка стеллажа консольного.a3d
Кронштейн 2 стеллажа консольного(Вар).m3d
Стеллаж консольный Сб.cdw
Стойка стеллажа консольного.cdw
Стойка стеллажа консольного.m3d
Кронштейн 1 стеллажа консольного(Вар).m3d
Кронштейн 1 стеллажа консольного.m3d
Распорки 1 и 2 стеллажа консольного.cdw
Кронштейн 1 стеллажа консольного.cdw
Распорка 3 стеллажа консольного.m3d
Распорки 1и2 стеллажа консольного.cdw
Распорка 1 стеллажа консольного.m3d
Распорка 2 стеллажа консольного.m3d
Стеллаж консольный Сб.a3d
Стойка стеллажа консольного_СБ.cdw
