Стеллаж сборный на болтах размеры 800 х 400 х 1800 мм, трубные детали режутся на лазерном труборезе, остальное то есть листовой металл на любом лазерном станке по металлу, для разных нужд, легко собирается, перед сборкой можно покрасить детали.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стеллаж сборный на болтах размеры 800 х 400 х 1800 мм

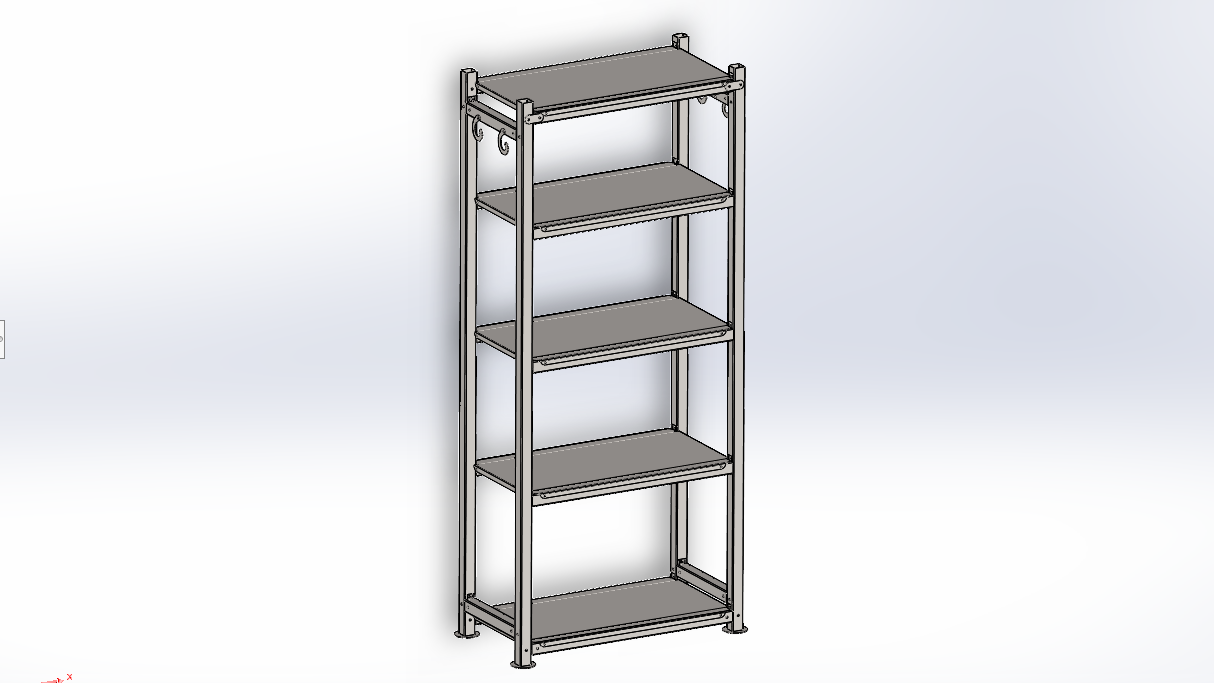

Стеллаж сборный на болтах размеры 800 х 400 х 1800 мм
0
5
205
0
0
100
Автор
Сергей
Дата
18.04.2023
Язык
Русский
Состав
Общий вид , файлы в формате DXF 2013г., SOLIDWORKS 2020 и т.д.
Софт
SolidWorks 2020
Как открыть?
Содержимое архива
-
Стеллаж сборный на болтах размеры 2 х 40 х 40 х 400 х 800 х 1800 мм
-
труба 2,0 х 40 х 40 х 1850 с внутренными вырезами левая - 2шт.SLDPRT
-
труба 2,0 х 40 х 40 х 354,6 с наружными вырезами центральная.SLDPRT
-
Развертка - основание стойки 3,0 х 80 - 4шт.DXF
-
Развертка - крепёжная пластина 3,0 х 68,5 - 16шт.DXF
-
основание стойки 3,0 х 80 - 4шт.SLDPRT
-
Развертка - крючёк - 4шт.DXF
-
труба 2,0 х 40 х 40 х 354,6 с наружными вырезами с крепёжом - 2шт.SLDPRT
-
крепёжная пластина 3,0 х 68,5 - 16шт.SLDPRT
-
труба 2,0 х 40 х 40 х 1850 с внутренными вырезами правая - 2шт.SLDPRT
-
Развертка - полка.DXF
-
полка.SLDPRT
-
труба 2,0 х 40 х 40 х 754,6 с наружными вырезами с крепёжом - 4шт.SLDPRT
-
труба 2,0 х 40 х 40 х 45 для пробы.SLDPRT
-
труба 2,0 х 40 х 40 х 354,6 с наружными вырезами под вешалку с крепёжом - 2шт.SLDPRT
-
Сборка стелажа 400 х 800 х 1850 мм.SLDASM
-
крючёк.SLDPRT
-
труба 2,0 х 40 х 40 х 754,6 с наружными вырезами центральная - 6шт.SLDPRT
-
