Стеллаж трёхъярусный в двух исполнениях (односторонний/двухсторонний)

Стеллаж для инструментов или заготовок. Габариты рабочего пространства 590х2500х520 (3 полки). Грузоподъемностью 1000 кг

Габариты стеллажа ШхДхВ :

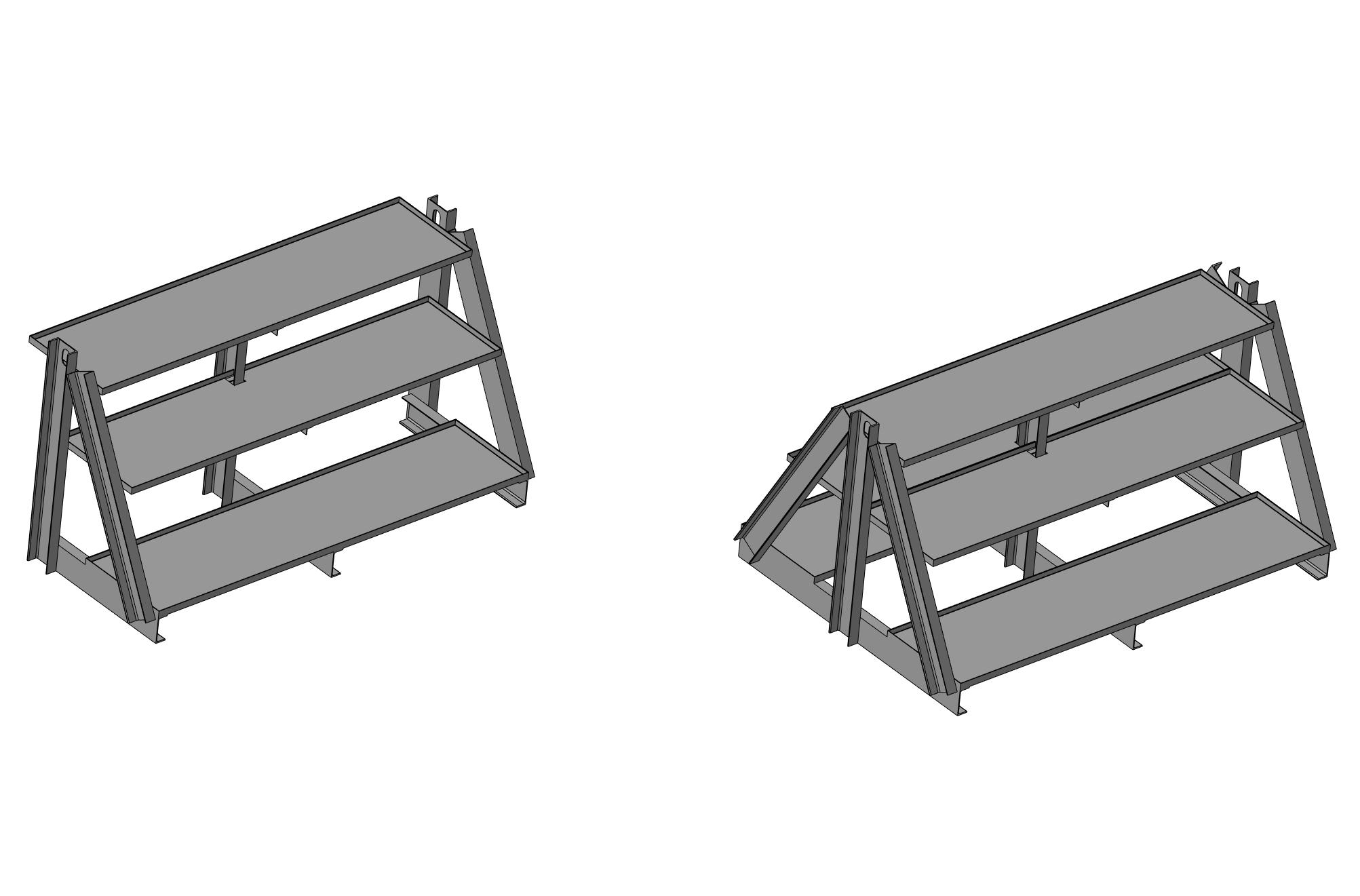

вар.1: 971х2628х1360
вар.2: 1800х2628х1360

Состав: 3D модели, 3D сборка, деталировка, расчеты Ансис, сборочный чертеж

Софт: КОМПАС-3D 17.1

Файлы:

Cтеллаж/

Cтеллаж/Шв.1350_1.m3d

Cтеллаж/НН 02.11.00.009 Раскос.cdw

Cтеллаж/Стелаж-1.m3d

Cтеллаж/Загрузка стеллажа.cdw

Cтеллаж/Шв.1350.m3d

Cтеллаж/Стеллаж-1СБ.a3d

Cтеллаж/Стелаж-2.m3d

Cтеллаж/Ансис/

Cтеллаж/Ансис/напряжения.png

Cтеллаж/Ансис/Схема нагружения.png

Cтеллаж/Ансис/Деформации.png

Cтеллаж/Стеллаж-2СБ.a3d
