Стеллажи мметаллические

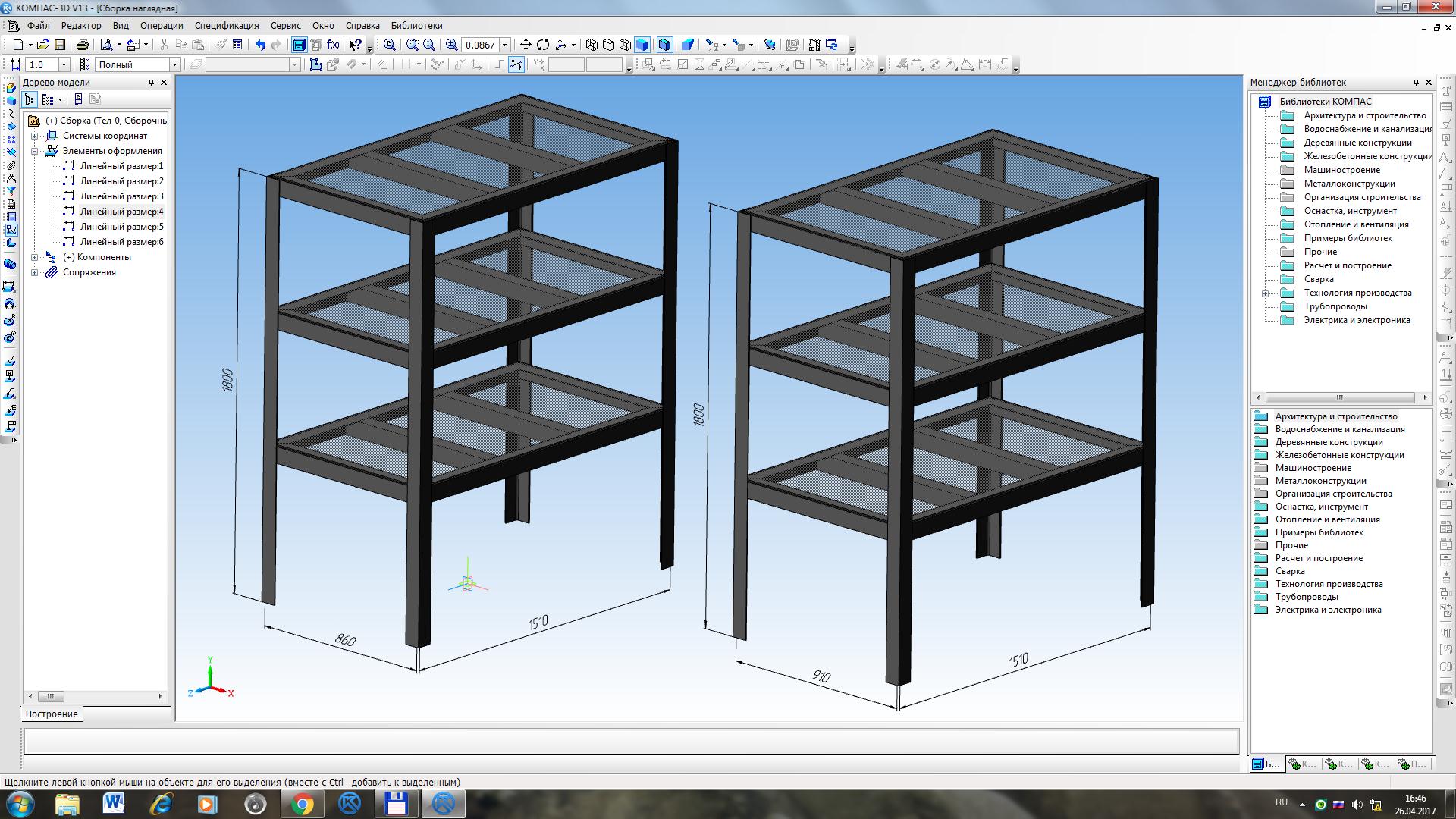

Рабочие чертежи стеллажей в мастерскую ремонтного цеха заказчика изготовлены по эскизам заказчика и представляют собой цельносварной каркас из 70-го уголка, на полки которого приварены стальные листы толщиной 5 мм.

Состав: Стеллажи металлические

Софт: КОМПАС-3D 13 sp1

Файлы:
Ребро _ АБВГ-404.02.01.cdw
Сборка рамки из 70-го уголка и ребра шириной 850.a3d
АБВГ-404.01.01 Ребро.cdw
Рамка из 70-го уголка.m3d
Сборка наглядная.a3d
Ребро _ АБВГ-404.01.01.cdw
Ребро для рамки из 70-го уголка шириной 850.m3d
АБВГ-404.01.00 СБ Сборка стеллажа 900х1500х1800.cdw
Сборка стеллажа 850х1500х1800.a3d
Чертеж сборки стеллажа 850х1500х1800.cdw
Ребро для рамки из 70-го уголка.m3d
АБВГ-404.02.00 СБ Сборка стеллажа 850х1500х1800.cdw
Сборка стеллажа 900х1500х1800.a3d
Чертеж сборки стеллажа 900х1500х1800.cdw
Рамка из 70-го уголка шириной 850.m3d
АБВГ-404.02.01 Ребро.cdw
Сборка рамки из 70-го уголка и ребра.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
