Стеллаж 1700х1400х400

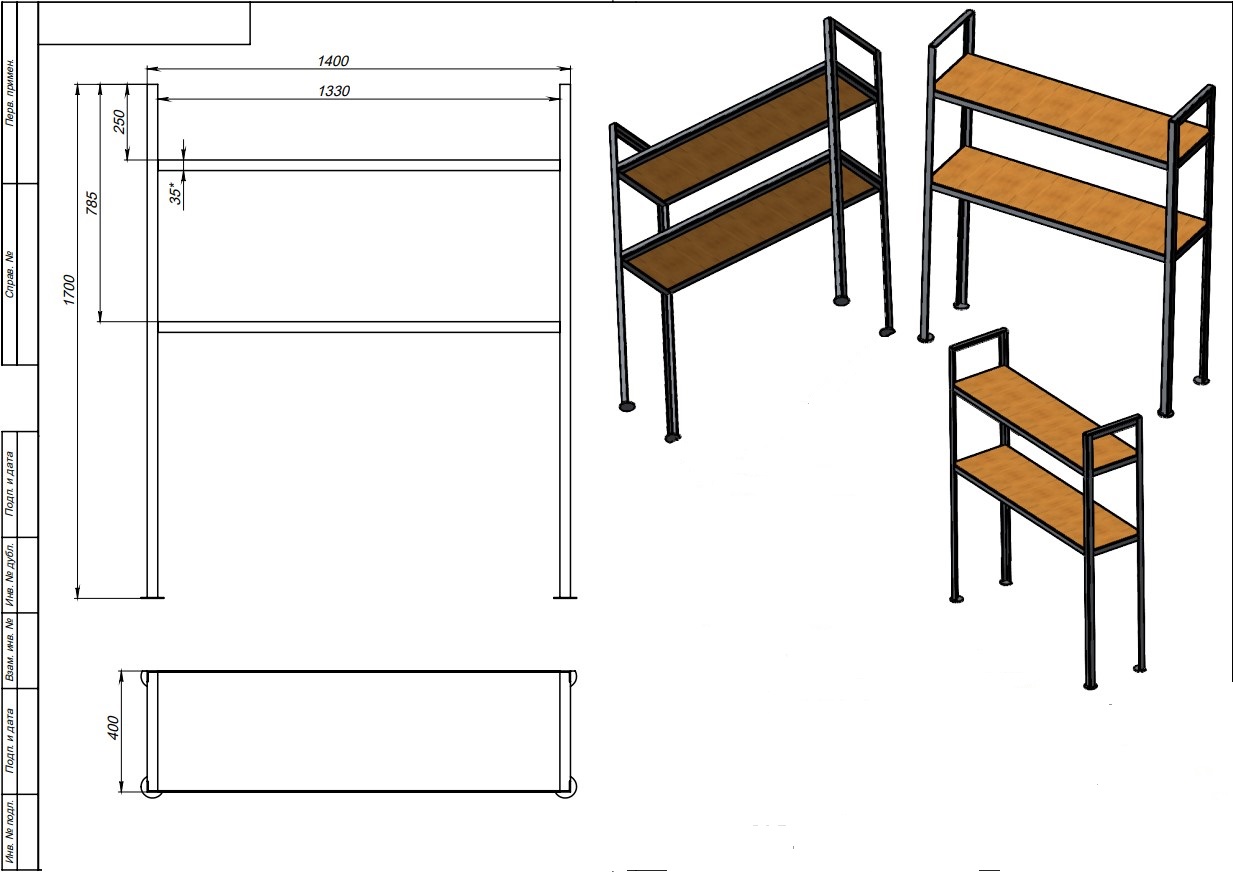

Разработана конструкция стеллажа размером 1700х1400х400. Стеллаж выполнен из профильного стального уголка 35х35х3. Полка - ДСП 32 мм. Предполагаемая нагрузка на полку - до 60 кг. В качестве ножек выступает пята из Ст3 толщиной 3 мм.

Состав: 3D Сборка

Софт: SolidWorks 2021

Файлы:
Стеллаж 1700х1400x400/
Стеллаж 1700х1400x400/Перемычка короткая верхняя.SLDPRT
Стеллаж 1700х1400x400/Пермычка полки.SLDPRT
Стеллаж 1700х1400x400/Перемычка длинная.SLDPRT
Стеллаж 1700х1400x400/Пята.SLDPRT
Стеллаж 1700х1400x400/1Пята.SLDPRT
Стеллаж 1700х1400x400/Стеллаж 1700х1400.SLDASM
Стеллаж 1700х1400x400/ДСП.SLDPRT
Стеллаж 1700х1400x400/Ножка 1700.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
