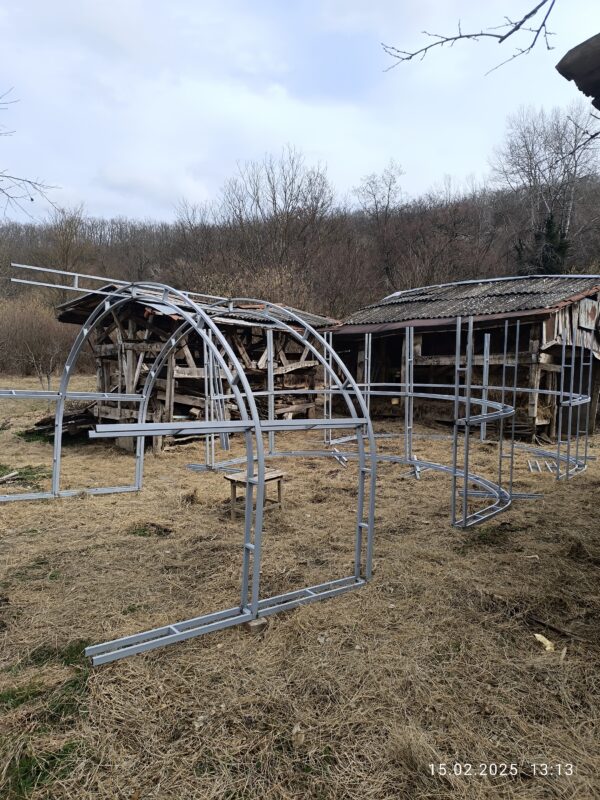

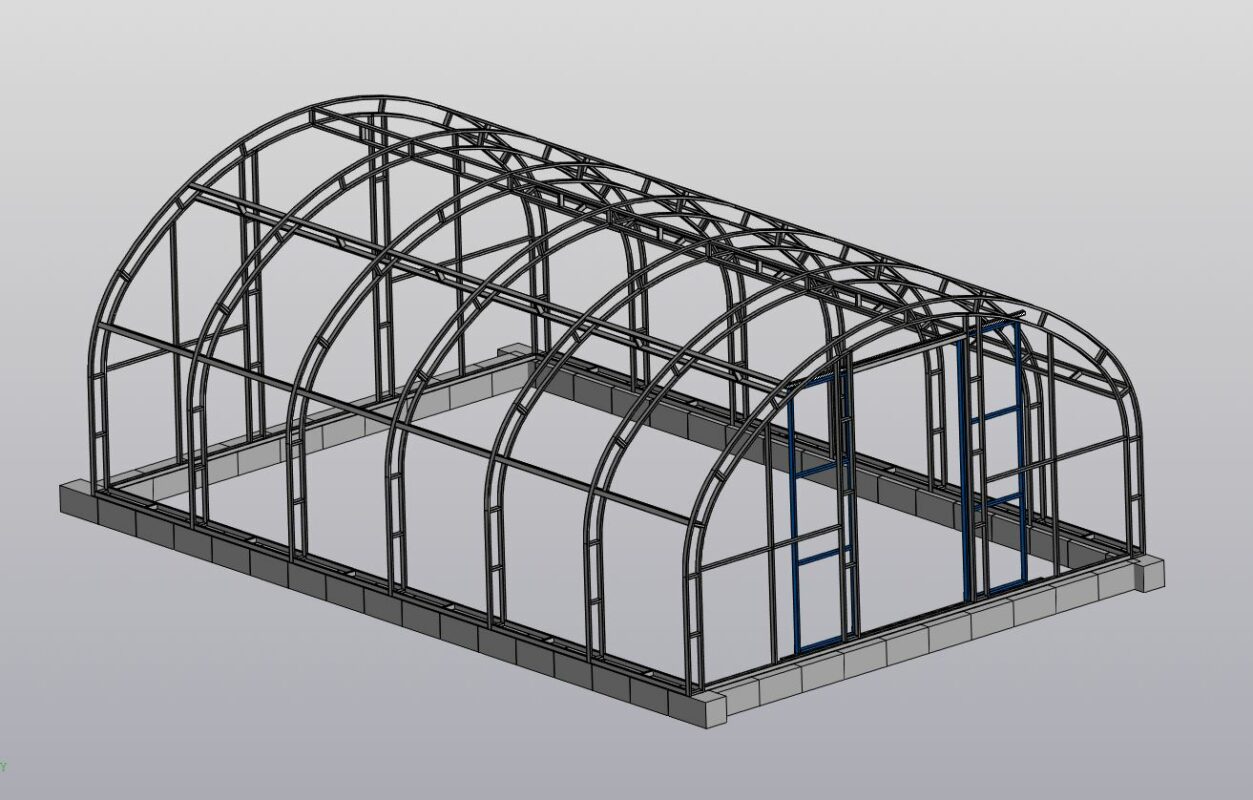

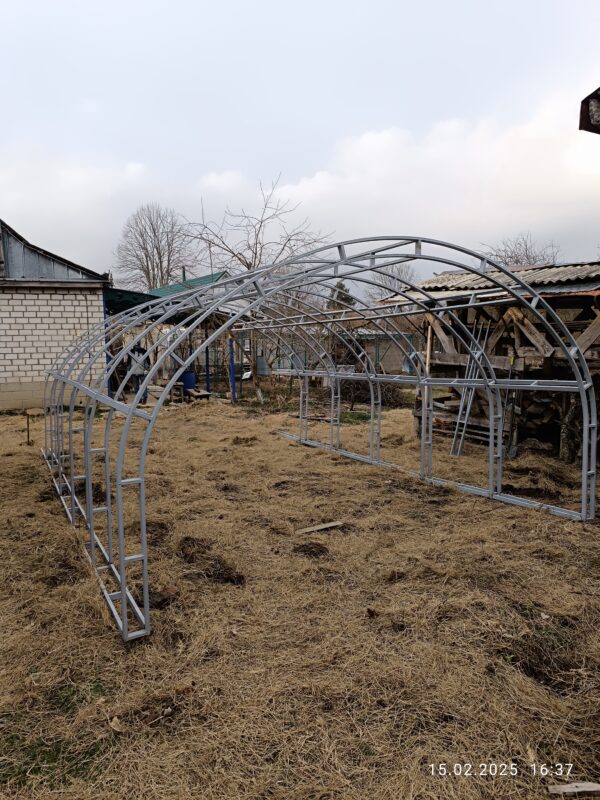

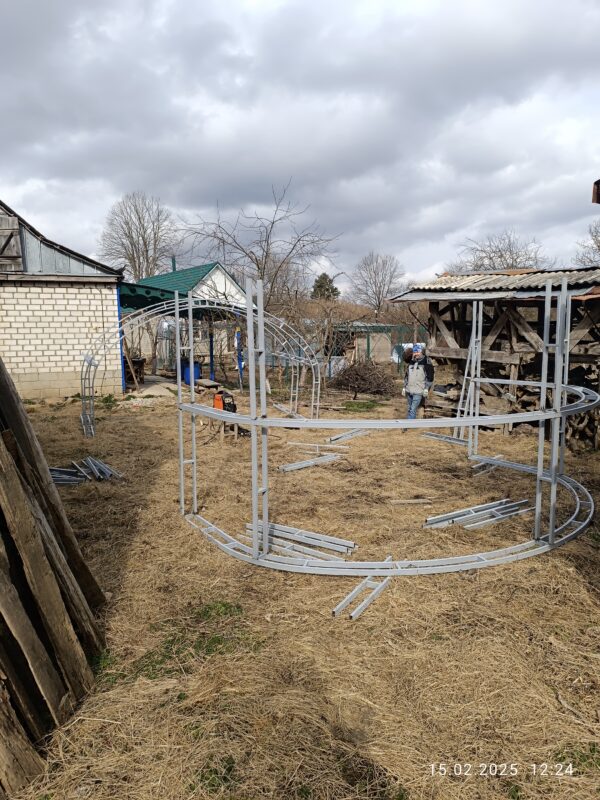

Теплица для растениеводства размерами ДхШхВ = 6,2х4,2х2,3м фермового типа под обшивку поликарбонатом толщиной 4-8 мм (учтены допустимые радиусы загиба СПК). Откатные двери на покупных мебельных направляющих (смоделированы), нижний упор самодельный на подшипниках 6000 ZZ. Общий вес конструкции 450 кг, вес одной дуговой фермы 30 кг, все детали легко переносятся и устанавливаются в ручную. Проект реализован, технология сборки разработана (см. фото). На все вопросы могу ответить, а так же изготовить конструкцию или её детали.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Теплица 6,2х4,2х2,3м
Теплица 6,2х4,2х2,3м
0
2
319
0
0
300
Сообщить о проблеме
Автор
Юрий Вартанов
Дата
25.02.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Блок стеновой.m3d
-
Захват каретки.m3d
-
Каретка.m3d
-
Кронштейн картеки.m3d
-
Направляющая роликов.m3d
-
ШБ-ТЛ42.00.000 СБ - Теплица.a3d
-
ШБ-ТЛ42.00.001 - Основание.m3d
-
ШБ-ТЛ42.00.002 - Стойка.m3d
-
ШБ-ТЛ42.00.004 - Перекладина.m3d
-
ШБ-ТЛ42.00.006 - Уголок упора.m3d
-
ШБ-ТЛ42.01.000 СБ - Ферма.a3d
-
ШБ-ТЛ42.01.003 - Перемычка.m3d
-
ШБ-ТЛ42.01.004 - Опора.m3d
-
ШБ-ТЛ42.02.002 - Перемычка.m3d
-
ШБ-ТЛ42.03.000 СБ - Ферма продольная.a3d
-
ШБ-ТЛ42.03.000.cdw
-
ШБ-ТЛ42.03.001 - Труба фермы.m3d
-
ШБ-ТЛ42.04.000 СБ - Стойка.a3d
-
ШБ-ТЛ42.04.001 - Труба стойки.m3d
-
ШБ-ТЛ42.04.002 - Труба стойки.m3d
-
ШБ-ТЛ42.05.000 СБ - Перемычка.a3d
-
ШБ-ТЛ42.05.001 - Труба перемычки.m3d
-
ШБ-ТЛ42.06.000 СБ - Основание.a3d
-
ШБ-ТЛ42.06.001 - Труба основания.m3d
-
ШБ-ТЛ42.07.000 СБ - Дверь.a3d
-
ШБ-ТЛ42.07.000.cdw
-
ШБ-ТЛ42.07.001 - Труба двери.m3d
-
ШБ-ТЛ42.07.002 - Труба двери.m3d
-
ШБ-ТЛ42.08.000 СБ - Упор двери.a3d
-
ШБ-ТЛ42.08.001 - Кронштейн.cdw
-
ШБ-ТЛ42.08.001 - Кронштейн.m3d
-
ШБ-ТЛ42.08.002 - Ролик.m3d
-
ШБ-ТЛ42.08.003 - Болт ролика.m3d
-
ШБ-ТЛ42.11.000 СБ - Ферма.a3d
-
ШБ-ТЛ42.11.001 - Труба фермы.m3d
-
ШБ-ТЛ42.11.002 - Труба фермы.m3d
-
ШБ-ТЛ42.11.003 - Перемычка.m3d
-
ШБ-ТЛ42.12.000 СБ - Стойка.a3d
-
ШБ-ТЛ42.12.001 - Труба.m3d
-
ШБ-ТЛ42.12.002 - Труба.m3d
-
ШБ-ТЛ42.20.000 СБ - Ферма целиком.a3d
-
ШБ-ТЛ42.20.000 СБ.cdw
