Теплица из труб профильных. Теплица усиленная. 4 снеговой район по сп 20.13330 выдерживает. Для такой конструкции потребуется сотовый поликарбонат толщиной от 4 мм. Чертежи в PDF бонусом простенькие для изготовления в гараже или по месту. Сварка нужна и нужен трубогиб.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Теплица дачная 4х3х2.1 метр
Теплица дачная 4х3х2.1 метр
2
2
193
0
0
50
Сообщить о проблеме
Автор
Максим
Кириенко
Дата
13.12.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Балка _ Б-01-00.a3d
-
Балка _ Б-01-00.pdf
-
Брус 100х100 _ Бр-01-00.m3d
-
Брус 100х100 _ Бр-01-00.pdf
-
Дверь _ Д-01-00.a3d
-
Дверь _ Д-01-00.pdf
-
Дверь _ Д-01-01.pdf
-
Деталь.m3d
-
Дуга (труба 20х20х2) _ Д-02-00.m3d
-
Дуга (труба 40х20х2) _ Д-01-00.m3d
-
Дуга _ Д-01-00 СБ.a3d
-
Дуга _ Дг-01-00.pdf
-
Коннектор _ К-01-00.a3d
-
Коннектор _ К-01-00.pdf
-
Поликарбонат _ Пк-01-00.m3d
-
Поликарбонат _ Пк-01-00.pdf
-
Поликарбонат _ Пк-02-00.m3d
-
Поликарбонат _ Пк-02-00.pdf
-
Поликарбонат _ Пк-02-01.pdf
-
Поликарбонат _ Пк-02-02.pdf
-

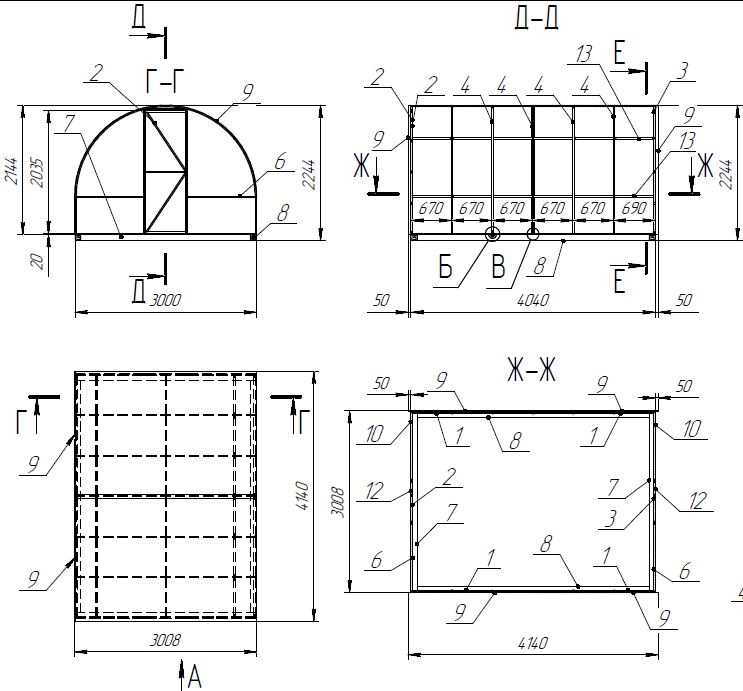

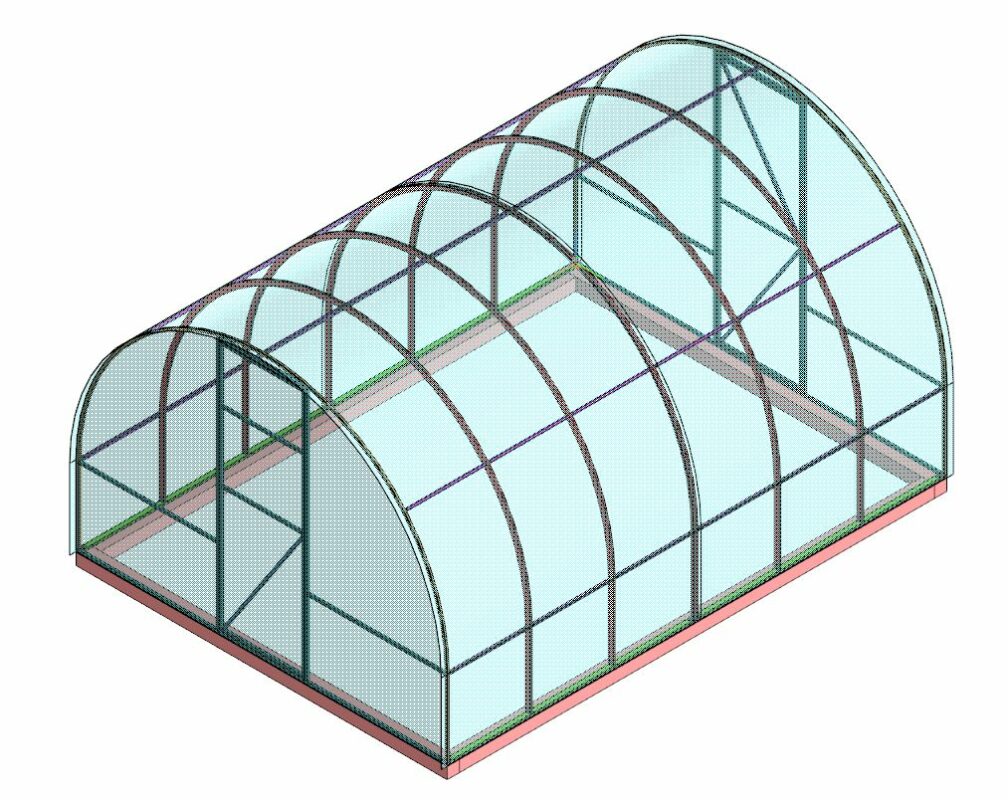

Снимок 01.JPG
-
Снимок 02.JPG
-
Теплица _ Т-01-00.a3d
-
Теплица _ Т-01-00.pdf
-
Торцевая стенка _ ТС-01-00 СБ.a3d
-
Торцевая стенка _ ТС-01-00.pdf
-
Труба 15х15х1 _ Т-02-00.m3d
-
Труба 15х15х1 _ Т-02-00.pdf
-
Труба 15х15х1 _ Т-02-01.pdf
-
Труба 15х15х1 _ Т-02-02.pdf
-
Труба 20х20х2 _ Т-01-00.m3d
-
Труба 20х20х2 _ Т-01-00.pdf
-
Труба 20х20х2 _ Т-04-00.m3d
-
Труба 20х20х2 _ Т-04-00.pdf
-
Труба 20х20х2 _ Т-05-00.m3d
-
Труба 20х20х2 _ Т-05-00.pdf
-
Труба 40х20х2 _ Т-03-00.m3d
-
Труба 40х20х2 _ Т-03-00.pdf
