Уличная задвижная ворота

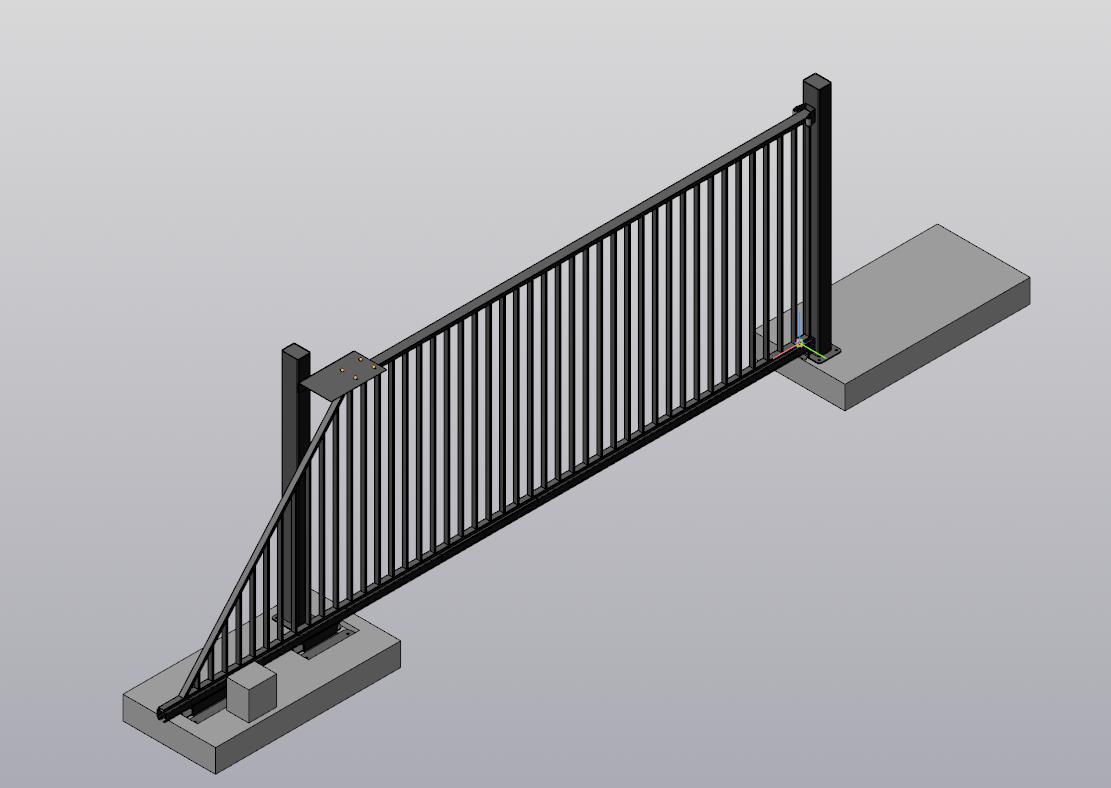

Уличная задвижная ворота. Из профилей и швеллера. Полная 3д сборка. По детальная 3д. Общие габариты конструкции 2764х7014х500. Ширина проёма 4800мм.

Состав: 3D Сборка, 3D подетально

Софт: КОМПАС-3D 18,1

Файлы:

Каталог
Строительство
Металлоконструкции
Уличная задвижная ворота

17. Кольцо Д45 _ 19.2.0017.m3d

5М. Швейлер в сб _ 19.2.0500.a3d

19. Труба 2х30х60 _ 19.12.0019.m3d

8. Мотор BX-74 _ 19.2.0008.m3d

12. Круг д10 L=80 _ 19.2.0012.m3d

1. Труба 2х20х50 L=2050 _ 19.2.0001.m3d

4. Заглушка _ 19.2.0004.m3d

7. Пятка _ 19.2.0007.m3d

3. Труба столба _ 19.2.0003.m3d

Уличная задвижная ворота _ 19.2.1000.a3d

5. Стопер _ 19.2.0005.m3d

13. Угольник для роликов _ 19.2.0013.m3d

14. Кольцо _ 19.2.0014.m3d

2. Швейлер _ 19.2.0002.m3d

3М. Направляющие ролики 2 в сб _ 19.2.0300.a3d

9. Заглушка для столба _ 19.2.0009.m3d

15. Держатель для колес _ 19.2.0015.m3d

1М. Ролики _ 19.2.0100.a3d

18. Бетонный подиум _ 19.12.0018.m3d

11. Держатель роликов _ 19.2.0011.m3d

6. Гнездо нижняя _ 19.2.0006.m3d

2М. Направляющие ролики в сб _ 19.2.0200.a3d

4М. Нижняя опорная колеса в сб. _ 19.2.0400.a3d

16. Круг Д32 L80 _ 19.2.0016.m3d

10. Ролики _ 19.2.0010.m3d

6М. Забор в сб _ 19.2.0600.a3d
