Входная дверь 100х860мм

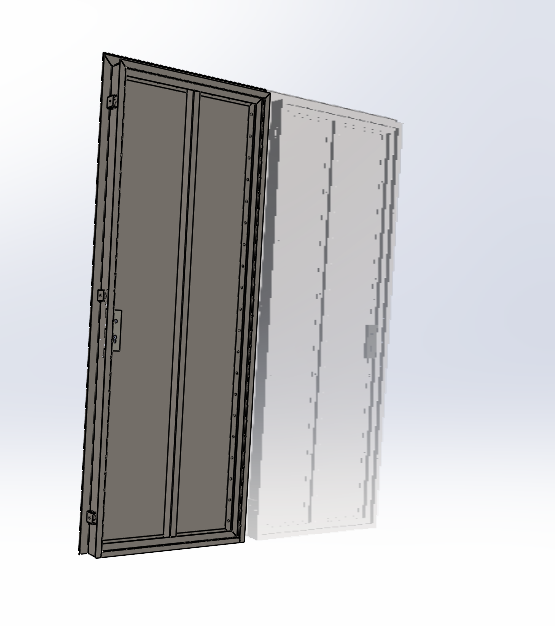

Входная дверь, габариты 2100х860мм, 17 деталей, масштаб 1/1, Листовой металл 2мм

Состав: 3D- сборка, чертежи, DXF файлы для лазерной резки

Софт: SolidWorks 2022

Файлы:

Вставка для наличника верх.SLDPRT

Вставка для наличника.SLDPRT

Дверь обратная сторона.png


Замок.SLDPRT

Зеркально отразитьНаличник 2100.SLDPRT

Крепеж под анкер.SLDPRT

Лазер/

Лазер/Вставка для наличника 1комплект.dxf

Лазер/Вставка для наличника верх 1шт.DXF

Лазер/Крепеж под анкер 8шт гиб 19,61мм 90°.DXF

Лазер/Лист на дверь.dxf

Лазер/Накладка для замка 1мм 1шт гиб 6,95мм 90°грав вверх.DXF

Лазер/Накладка на порог 1шт.DXF

Лазер/Наличник 2100 1 комплект гибы в чертеже.dxf

Лазер/Наличник 860 1шт гибы в чертежах.dxf

Лазер/обрамление входной двери1.dxf

Лазер/Обромление верхнее 1шт.dxf

Лазер/Обромление контура каждой детали по 2шт.dxf

Лазер/Обромление Угловое 8шт.dxf

Лазер/Обромление центральное 2шт.dxf

Лазер/Порог 1шт гибы в чертежах.DXF

Лазер/Снимок экрана 2023-10-19 135924.png

Лазер/Снимок экрана 2023-10-19 1424031.png

Лазер/Стойка вертикаль 1комплект гиб 33,11мм.dxf

Лазер/Стойка вертикаль центральная 1шт гиб 33,11мм.DXF

Лазер/Стойка горизонталь 2шт гиб 33,11мм.dxf

Лист на дверь.SLDPRT

Накладка для замка.SLDPRT

Накладка на порог.SLDPRT

Наличник 2100.SLDDRW

Наличник 2100.SLDPRT

Наличник 860.SLDPRT

Порог 1.SLDDRW

Порог 1.SLDPRT

Порог.SLDPRT

Сборка2 Короб с дверью.SLDASM

Сборка2 короб.SLDASM

Сборка3 дверь.SLDASM

Стойка вертикаль центральная.SLDPRT

Стойка вертикаль.SLDPRT

Стойка горизонталь.SLDPRT
