Ворота металлические распашные 0-7073-4003

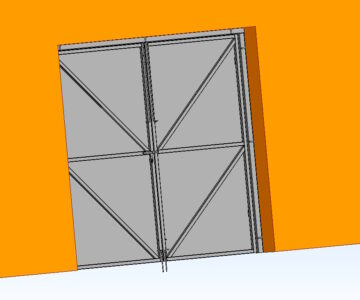

Ворота металлические распашные 0-7073-4003 изготавливались как межцеховые. Ширина проёма 2 метра, высота - 2,55 метра, ширина рамы 160 мм. Каркас полотна из трубы 28х25 мм. Петли регулируемые, с шариком.

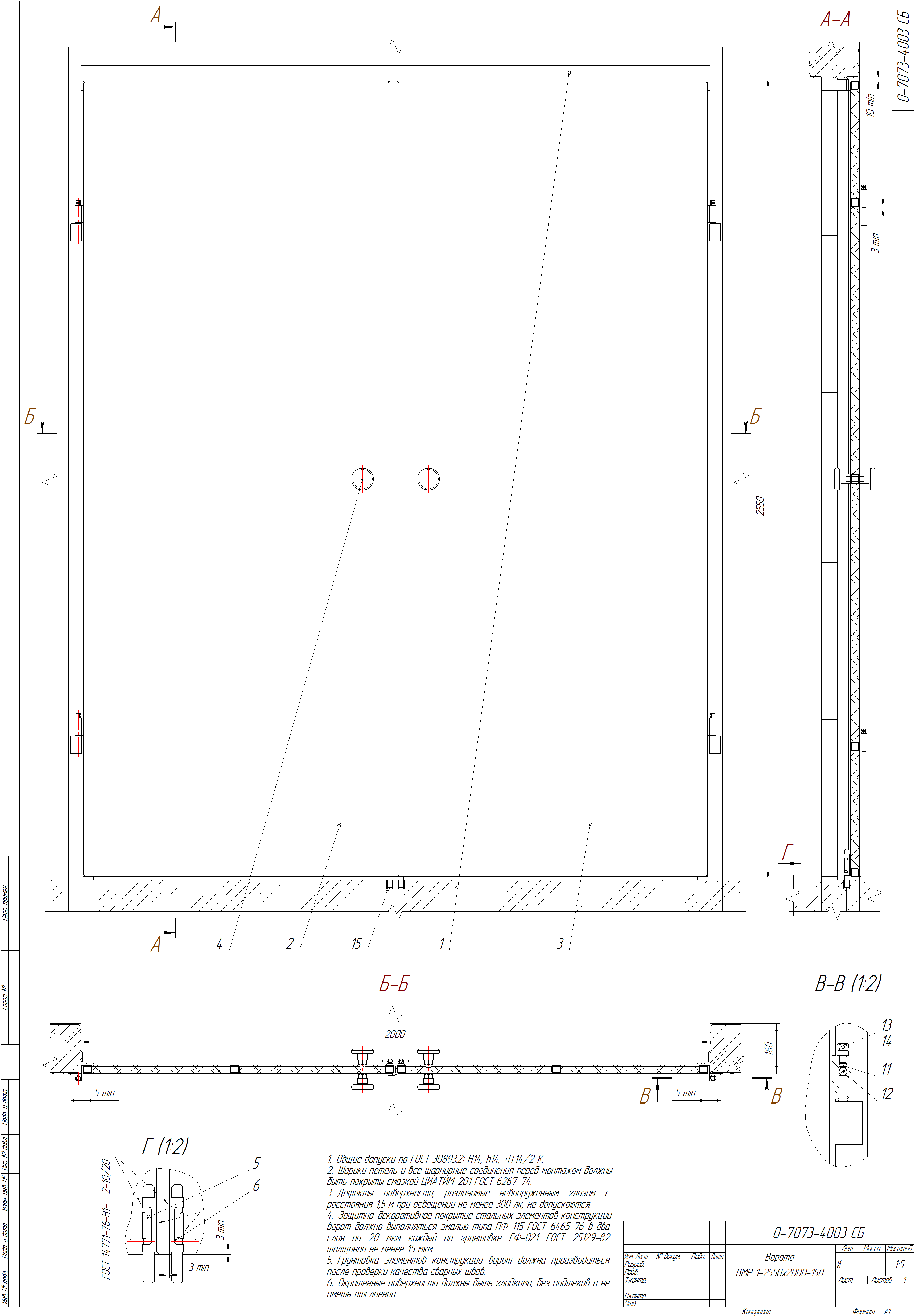

Состав: Сборочный чертёж, спецификация, деталировка Язык документа

Софт: КОМПАС-3D 14.2

Файлы:

Каталог / Строительство / Металлоконструкции / Ворота металлические распашные 0-7073-4003

0-7073-4003/
0-7073-4003/0-7073-4003 - Ворота ВМР 1-2550х2000-150.spw
0-7073-4003/0-7073-4003 СБ - Ворота ВМР 1-2550х2000-150.cdw
0-7073-4003/0-7073-4003.010 МЧ - Рама.cdw
0-7073-4003/0-7073-4003.011 - Упор.cdw
0-7073-4003/0-7073-4003.030 СБ - Полупетля нижняя.cdw
0-7073-4003/0-7073-4003.030.001 - Ось.cdw
0-7073-4003/0-7073-4003.040 СБ - Створка полотна.cdw
0-7073-4003/0-7073-4003.040.004 - Облицовка.cdw
0-7073-4003/0-7073-4003.040.005 - Уголок.cdw
0-7073-4003/0-7073-4003.050 СБ - Рама полотна.cdw
0-7073-4003/0-7073-4003.060 СБ - Полупетля верхняя.cdw
0-7073-4003/0-7073-4003.060.001 - Втулка.cdw
0-7073-4003/0-7073-4003.070 СБ - Ручка-кнопка.cdw
0-7073-4003/0-7073-4003.070.001 - Кнопка.cdw
0-7073-4003/0-7073-4003.080 СБ - Шпингалет.cdw
0-7073-4003/0-7073-4003.080.001 - Втулка.cdw
0-7073-4003/0-7073-4003.080.002 - Палец.cdw
0-7073-4003/Thumbs.db
0-7073-4003/~$7073-4003.010 СБ - Рама.a3~
0-7073-4003/~$7073-4003.011 - Упор.m3~
0-7073-4003/~$7073-4003.030 СБ - Полупетля нижняя.a3~
0-7073-4003/~$7073-4003.030-01 СБ - Полупетля нижняя.a3~
0-7073-4003/~$7073-4003.030.001 - Ось.m3~
0-7073-4003/~$7073-4003.030.002 - Кронштейн.m3~
0-7073-4003/~$7073-4003.040 СБ - Створка полотна.a3~
0-7073-4003/~$7073-4003.040-01 СБ - Створка полотна.a3~
0-7073-4003/~$7073-4003.040.004 - Облицовка.m3~
0-7073-4003/~$7073-4003.040.005 - Уголок.m3~
0-7073-4003/~$7073-4003.050 СБ - Рама полотна.a3~
0-7073-4003/~$7073-4003.060 СБ - Полупетля верхняя.a3~
0-7073-4003/~$7073-4003.060-01 СБ - Полупетля верхняя.a3~
0-7073-4003/~$7073-4003.060.001 - Втулка.m3~
0-7073-4003/~$7073-4003.060.002 - Кронштейн.m3~
0-7073-4003/~$астина 80х40х4.m3~
0-7073-4003/~$рик 10,0 ГОСТ 3722-81.m3~
