Ворота распашные военной части

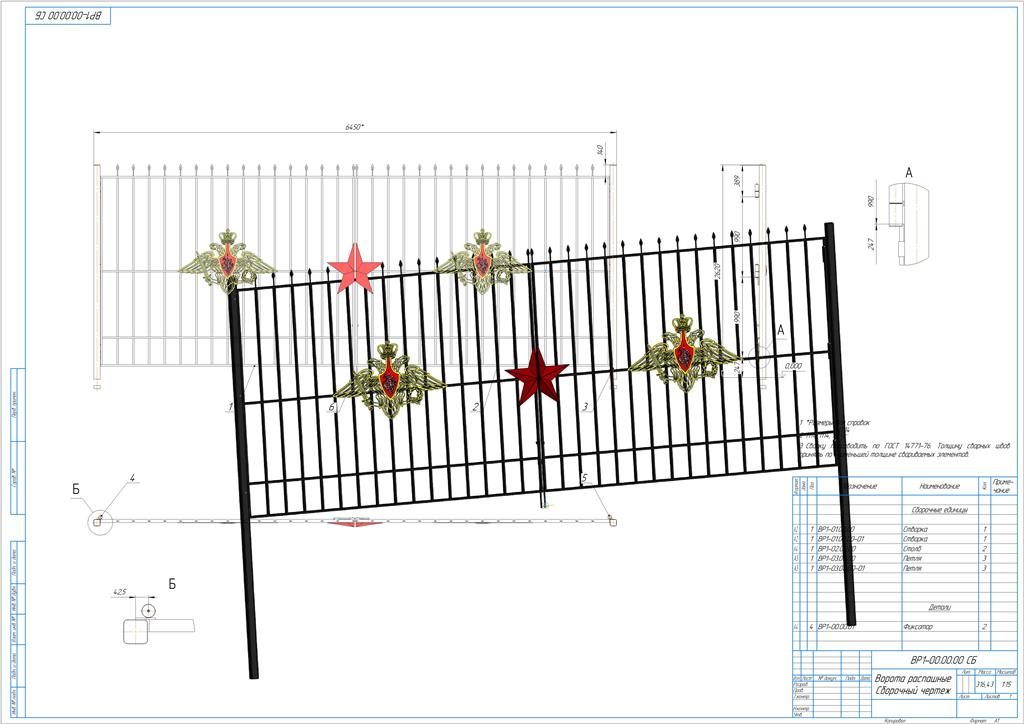

Ворота распашные предназначены для установки на территории военных частей а так же военных учебных заведений. Ширина проема 6200мм.

Состав: 3D модель в сборе, комплект чертежей сборочных со спецификациями и деталировкой.

Софт: КОМПАС-3D 18.1

Файлы:

Каталог
Строительство
Металлоконструкции
Ворота распашные военной части

ВР1-01.04.01 _ Штырь.m3d

ВР1-01.01.00 СБ _ Каркас Сборочный чертеж.cdw

ВР1-01.01.00 _ Каркас.cdw

ВР1-02.00.00 СБ _ Столб.a3d

ВР1-00.00.01 _ Фиксатор.cdw

ВР1-01.03.03 _ Георгий.m3d

ВР1-01.00.02 _ Кронштейн.m3d

ВР1-01.02.03 _ Луч.m3d

ВР1-01.02.00-01 СБ _ Звезда Сборочный чертеж.cdw

ВР1-01.00.00-01 СБ _ Створка Сборочный чертеж.cdw

ВР1-01.01.01 _ Профиль.m3d

ВР1-01.02.03-01 _ Луч.m3d

ВР1-00.00.00 СБ _ Ворота распашные.a3d

ВР1-03.00.02 _ Петля-втулка.m3d

ВР1-02.00.00 СБ _ Столб Сборочный чертеж.cdw

ВР1-01.02.00 СБ _ Звезда Сборочный чертеж.cdw

ВР1-01.02.02 _ Луч.m3d

ВР1-01.01.08 _ Пика.m3d

ВР1-01.04.00 СБ _ Задвижка.a3d

ВР1-01.00.00-01 СБ _ Створка.a3d

ВР1-01.01.03 _ Профиль.m3d

ВР1-03.00.02 _ Петля-втулка.cdw

ВР1-01.00.00 СБ _ Створка.a3d

ВР1-03.00.01 _ Петля-штырь.m3d

ВР1-01.03.00 СБ _ Герб Сборочный чертеж.cdw

ВР1-01.04.02 _ Ручка.m3d

ВР1-01.02.00-01 СБ _ Звезда.a3d

ВР1-02.00.02 _ Заглушка.m3d

ВР1-01.00.00 СБ _ Створка Сборочный чертеж.cdw

ВР1-01.03.01 _ Орел.m3d

ВР1-01.01.00 СБ _ Каркас.a3d

ВР1-01.02.02 _ Луч.cdw

ВР1-01.03.02 _ Щит.m3d

ВР1-01.00.02 _ Кронштейн.cdw

ВР1-01.02.02-01 _ Луч.m3d

ВР1-01.00.01 _ Труба.m3d

ВР1-03.00.00-01 СБ _ Петля.a3d

ВР1-01.01.08 _ Пика.cdw

ВР1-01.01.05 _ Профиль.m3d

ВР1-03.00.01 _ Петля-штырь.cdw

ВР1-01.02.01 _ Луч.m3d

ВР1-01.01.04 _ Профиль.m3d

ВР1-01.01.07 _ Штырь.m3d

ВР1-01.02.00 СБ _ Звезда.a3d

ВР1-01.01.02 _ Профиль.m3d

ВР1-01.01.06 _ Профиль.m3d

ВР1-00.00.00 СБ _ Ворота распашные Сборочный чертеж.cdw

ВР1-01.03.00 СБ _ Герб.a3d

ВР1-04.00.00 СБ _ Задвижка.a3d

ВР1-02.00.01 _ Столб.m3d

ВР1-03.00.00 СБ _ Петля.a3d

ВР1-00.00.01 _ Фиксатор.m3d

ВР1-03.00.04 _ Пластна.m3d

ВР1-03.00.03 _ Пластина.m3d

ВР1-02.00.02 _ Заглушка.cdw

ВР1-01.02.01 _ Луч.cdw

ВР1-01.04.00 СБ _ Задвижка Сборочный чертеж.cdw

ВР1-03.00.00 СБ _ Петля Сборочный чертеж.cdw

ВР1-01.02.03 _ Луч.cdw
