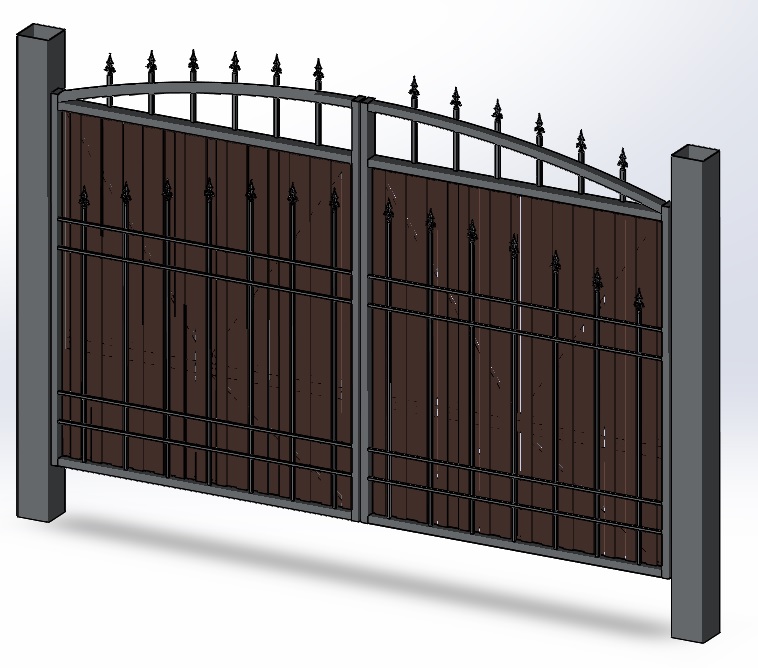

Ворота распашные в проем 3430мм

Ворота распашные в проем 3430мм. Высота створки 2180мм.
Изготовлены из профильной трубы 80х40х2мм, 20х20х1,5мм и 15х15х1,5мм.
Используются декоративные элементы ковки.
Профлист с двух сторон.
Имеются закладные трубы для возможности установки привода типа ATI 5000

Состав: 3D Сборка, Сборочный чертеж, спецификация заготовок

Софт: SolidWorks 2019 SP0

Файлы:
90.036.01.06 перемычка укосина 1.SLDPRT
90.036.00.20 стойка дуги 6.SLDPRT
для профильной трубы.txt
90.036.00.08 стойка в рисунок 1.SLDPRT
90.036.02 Створка правая.SLDASM
90.036.00.10 стойка в рисунок 3.SLDPRT
90.036.01.04 перемычка 1.SLDPRT
90.036.00.13 стойка в рисунок 6.SLDPRT
90.036.01.04 перемычка 2.SLDPRT
90.036.00.05 Дуга.SLDPRT
90.036.00.07 рисунок.SLDPRT
90.036.01.02 перемычка под профлист.SLDPRT
90.036.01.01 стойка под профлист.SLDPRT
Гайка М8 Ув.SLDPRT
Профлист C8.SLDPRT
90.036.00.03 Платик.SLDPRT
90.036.00.09 стойка в рисунок 2.SLDPRT
90.036.00.18 стойка дуги 4.SLDPRT
90.036.00.01 Стойка.SLDPRT
90.036.01 Ворота.SLDASM
90.036.01.03 перемычка под привод.SLDPRT
90.036.00.14 стойка в рисунок 7.SLDPRT
90.036.01 Ворота.SLDDRW
Профлист C8 v2.SLDPRT
90.036.00.04 Перемычка.SLDPRT
90.036.01.07 перемычка укосина 2.SLDPRT
90.036.03 Рамка под профлист.SLDASM
90.036.00.19 стойка дуги 5.SLDPRT
90.036.00.02 Петлевая.SLDPRT
90.036.00.17 стойка дуги 3.SLDPRT
90.036.00.11 стойка в рисунок 4.SLDPRT
Столб.SLDPRT
90.036.00.06 пика.SLDPRT
90.036.00.15 стойка дуги 1.SLDPRT
90.036.00.16 стойка дуги 2.SLDPRT
90.036.00.12 стойка в рисунок 5.SLDPRT
