Ворота распашные под проем 2190х3170 мм

100

Распашные ворота с калиткой с каркасом из уголков с заполнением из сэндвич-панелей. В проекте применены классические надёжные засовы.
Створки из сэндвич-панелей обладают прочностью, атмосферостойкостью и хорошими изоляционными свойствами — сохраняют тепло и поглощают уличный шум.
Конструкция состоит из двух створок, которые закреплены на раме при помощи петель. В одну из створок встроена калитка.
Вороты прекрасно под ходят для въезда в производственный цех.

Проём цеха, ШхВ, мм - 2190х3170
Толщина сэндвич-панелей, мм - 100

3D Модели Ворота в цех распашные ворота сендвич-панель

Автор

Sarumyan

Дата

09.06.2025

Язык

Русский

Состав

3D-модели, чертежи деталей и спецификации к сборкам

Софт

КОМПАС-3D 23 Как открыть?

Содержимое архива

7.7528.003.000 - Калитка
- 7.7528.003.000 - Калитка.a3d
- 7.7528.003.000 - Калитка.spw
- 7.7528.003.000 СБ - Калитка.cdw
- 7.7528.003.001 - Накладка.cdw
- 7.7528.003.001 - Накладка.m3d
- 7.7528.003.002 - Лист задний.m3d
- 7.7528.003.100 - Рама.a3d
- 7.7528.003.100 - Рама.spw
- 7.7528.003.100 СБ - Рама.cdw
- 7.7528.003.101 - Уголок.cdw
- 7.7528.003.101 - Уголок.m3d
- 7.7528.003.101-01 - Уголок.m3d
- 7.7528.003.101-02 - Уголок.m3d
- 7.7528.003.101-03 - Уголок.m3d
- 7.7528.003.101-04 - Уголок.m3d
- 7.7528.003.102 - Поперечина.cdw
- 7.7528.003.102 - Поперечина.m3d
- 7.7528.003.103 - Лист передний.m3d
- 7.7528.003.104 - Накладка.m3d
- 7.7528.003.105 - Накладка.m3d
- Сэндвич - 01.m3d
- Сэндвич.m3d
7.7528.002.000 - Створка правая
- 7.7528.001.103 - Косынка.m3d
- 7.7528.002.000 - Створка правая.a3d
- 7.7528.002.000 - Створка правая.spw
- 7.7528.002.000 СБ - Створка правая.cdw
- 7.7528.002.001 - Уголок.cdw
- 7.7528.002.001 - Уголок.m3d
- 7.7528.002.001-01 - Уголок.m3d
- 7.7528.002.001-02 - Уголок.m3d
- 7.7528.002.001-03 - Уголок.m3d
- 7.7528.002.002 - Лист задний.m3d
- 7.7528.002.100 - Рама.a3d
- 7.7528.002.100 - Рама.spw
- 7.7528.002.100 СБ - Рама.cdw
- 7.7528.002.101 - Уголок.cdw
- 7.7528.002.101 - Уголок.m3d
- 7.7528.002.101-01 - Уголок.m3d
- 7.7528.002.102 - Поперечина.cdw
- 7.7528.002.102 - Поперечина.m3d
- 7.7528.002.102-01 - Поперечина.m3d
- 7.7528.002.103 - Стойка.cdw
- 7.7528.002.103 - Стойка.m3d
- 7.7528.002.104 - Поперечина.cdw
- 7.7528.002.104 - Поперечина.m3d
- 7.7528.002.105 - Стойка.m3d
- 7.7528.002.106 - Порог.m3d
- 7.7528.002.107 - Лист передний.m3d
- Сэндвич-01.m3d
- Сэндвич-02.m3d
- Сэндвич.m3d
7.7528.001.000 - Створка левая
- 7.7528.001.000 - Створка левая.a3d
- 7.7528.001.000 - Створка левая.spw
- 7.7528.001.000 СБ - Створка левая.cdw
- 7.7528.001.001 - Уголок.cdw
- 7.7528.001.001 - Уголок.m3d
- 7.7528.001.001-01 - Уголок.m3d
- 7.7528.001.001-02 - Уголок.m3d
- 7.7528.001.002 - Лист задний.m3d
- 7.7528.001.100 - Рама.a3d
- 7.7528.001.100 - Рама.spw
- 7.7528.001.100 СБ - Рама.cdw
- 7.7528.001.101 - Уголок.cdw
- 7.7528.001.101 - Уголок.m3d
- 7.7528.001.101-01 - Уголок.m3d
- 7.7528.001.102 - Поперечина.cdw
- 7.7528.001.102 - Поперечина.m3d
- 7.7528.001.103 - Косынка.cdw
- 7.7528.001.103 - Косынка.m3d
- 7.7528.001.104 - Лист передний.m3d
- 7.7528.001.105 - Накладка.m3d
- Сэндвич - 01.m3d
- Сэндвич.m3d

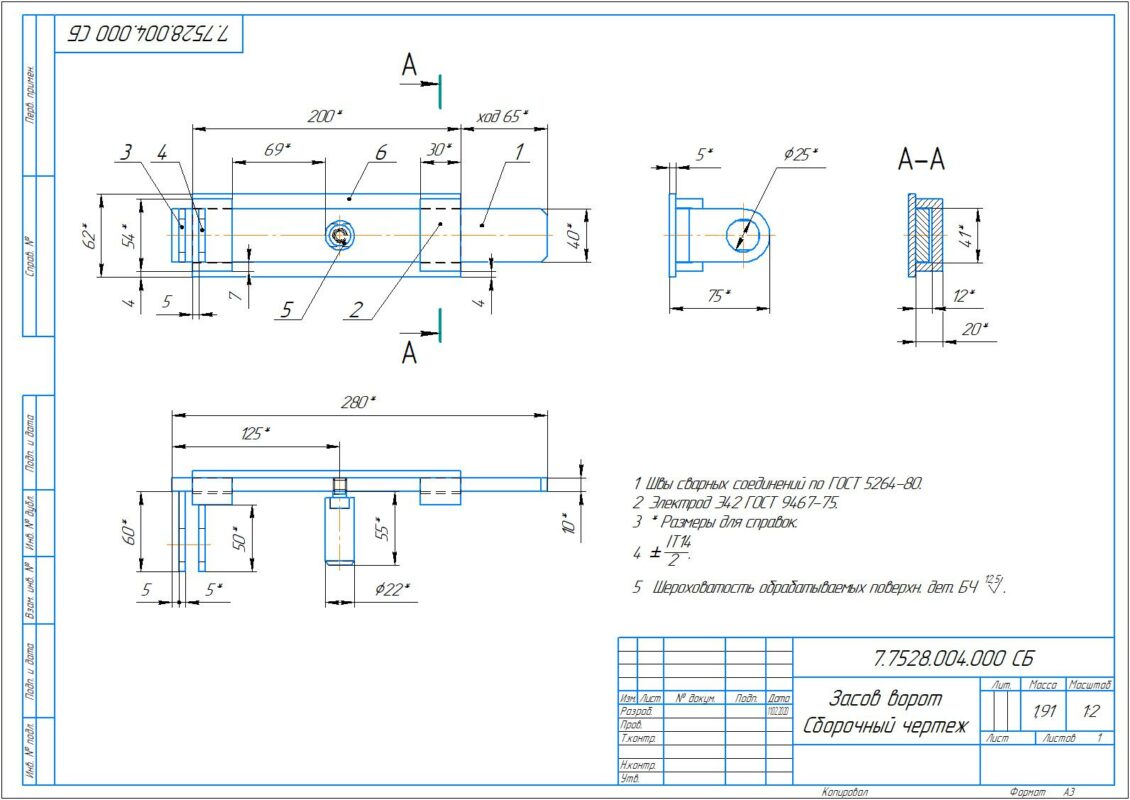

7.7528.004.000 - Засов ворот
- 7.7528.004.000 - Засов ворот.a3d
- 7.7528.004.000 - Засов ворот.spw
- 7.7528.004.000 СБ - Засов ворот.cdw
- 7.7528.004.001 - Задвижка.cdw
- 7.7528.004.001 - Задвижка.m3d
- 7.7528.004.002 - Скоба.cdw
- 7.7528.004.002 - Скоба.m3d
- 7.7528.004.003 - Проушина.cdw
- 7.7528.004.003 - Проушина.m3d
- 7.7528.004.004 - Ручка.cdw
- 7.7528.004.004 - Ручка.m3d
- 7.7528.004.005 - Основание.m3d

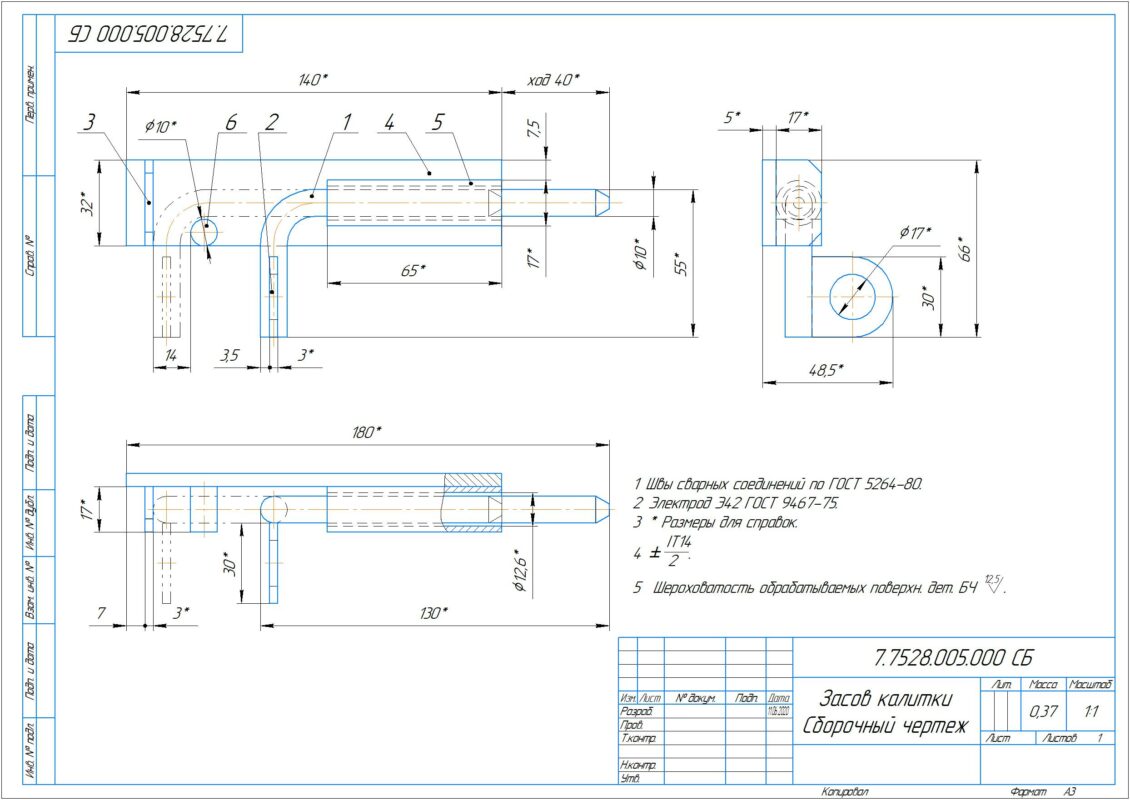

7.7528.005.000 - Засов калитки
- 7.7528.005.000 - Засов калитки.a3d
- 7.7528.005.000 - Засов калитки.spw
- 7.7528.005.000 СБ - Засов калитки.cdw
- 7.7528.005.001 - Засов.cdw
- 7.7528.005.001 - Засов.m3d
- 7.7528.005.002 - Проушина.cdw
- 7.7528.005.002 - Проушина.m3d
- 7.7528.005.003 - Упор.cdw
- 7.7528.005.003 - Упор.m3d
- 7.7528.005.004 - Основание.m3d
- 7.7528.005.005 - Втулка.m3d
- 7.7528.005.006 - Ограничитель.m3d
7.7528.006.000 - Скоба
- 7.7528.006.000 - Скоба.a3d
- 7.7528.006.000 - Скоба.spw
- 7.7528.006.000 СБ - Скоба Сборочный чертеж.cdw
- 7.7528.006.001 - Скоба.cdw
- 7.7528.006.001 - Скоба.m3d
- 7.7528.006.002- Основание.m3d
7.7528.007.000 - Втулка
- 7.7528.007.000 - Втулка.a3d
- 7.7528.007.000 - Втулка.spw
- 7.7528.007.000 СБ - Втулка Сборочный чертеж.cdw
- 7.7528.007.001 - Втулка.m3d
- 7.7528.007.002 - Платик.m3d
Петли (чертежи)
- 7.7528.008.000 - Петля гаражная с шаром 25х120.cdw
- 7.7528.008.001 - Палец.cdw
- 7.7528.008.002 - Втулка.cdw
- 7.7528.009.000 - Петля гаражная с шаром 40х200.cdw
- 7.7528.009.001 - Палец.cdw
- 7.7528.009.002 - Втулка.cdw
Петля большая
- Втулка.m3d
- Палец.m3d
- Петля.a3d
Петля малая
- Втулка.m3d
- Палец.m3d
- Петля малая.a3d
7.7528.000.000 - Ворота распашные.a3d

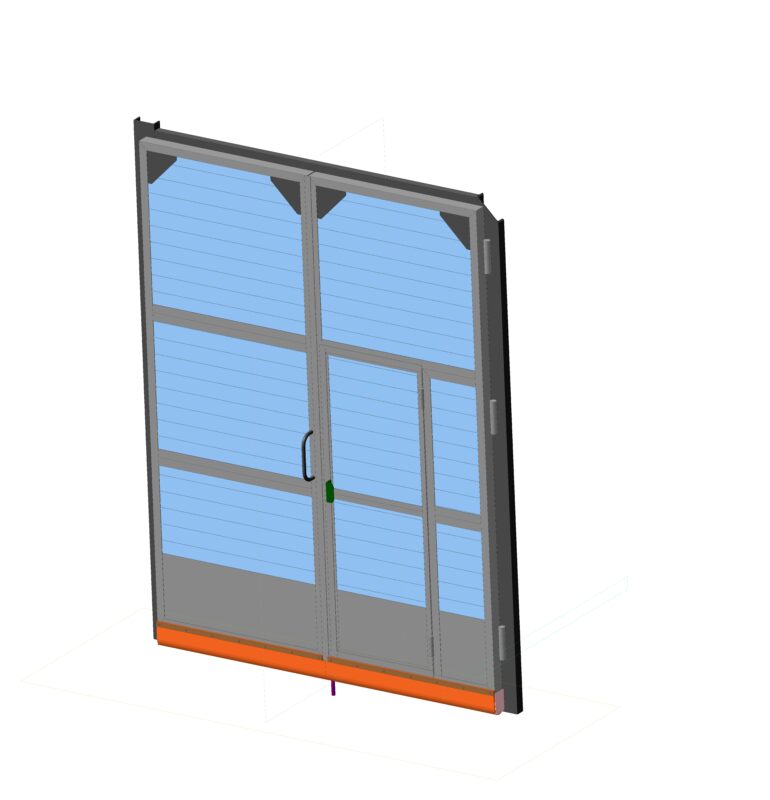

7.7528.000.000 - Ворота распашные.jpg
7.7528.000.000 - Ворота распашные.spw
7.7528.000.000 - Ворота распашные.stp

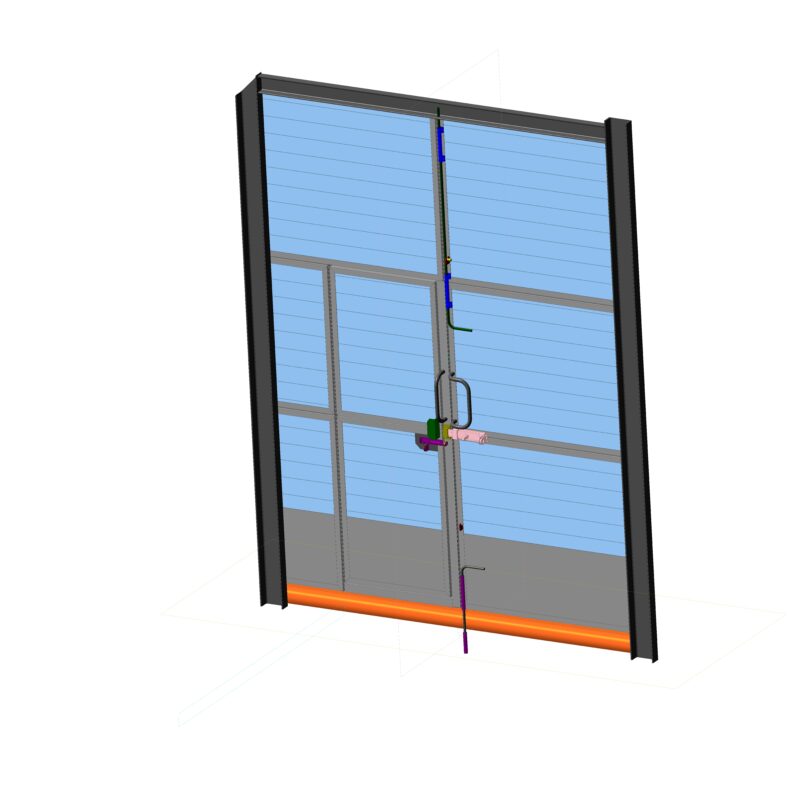

7.7528.000.000 - Ворота распашные1.jpg

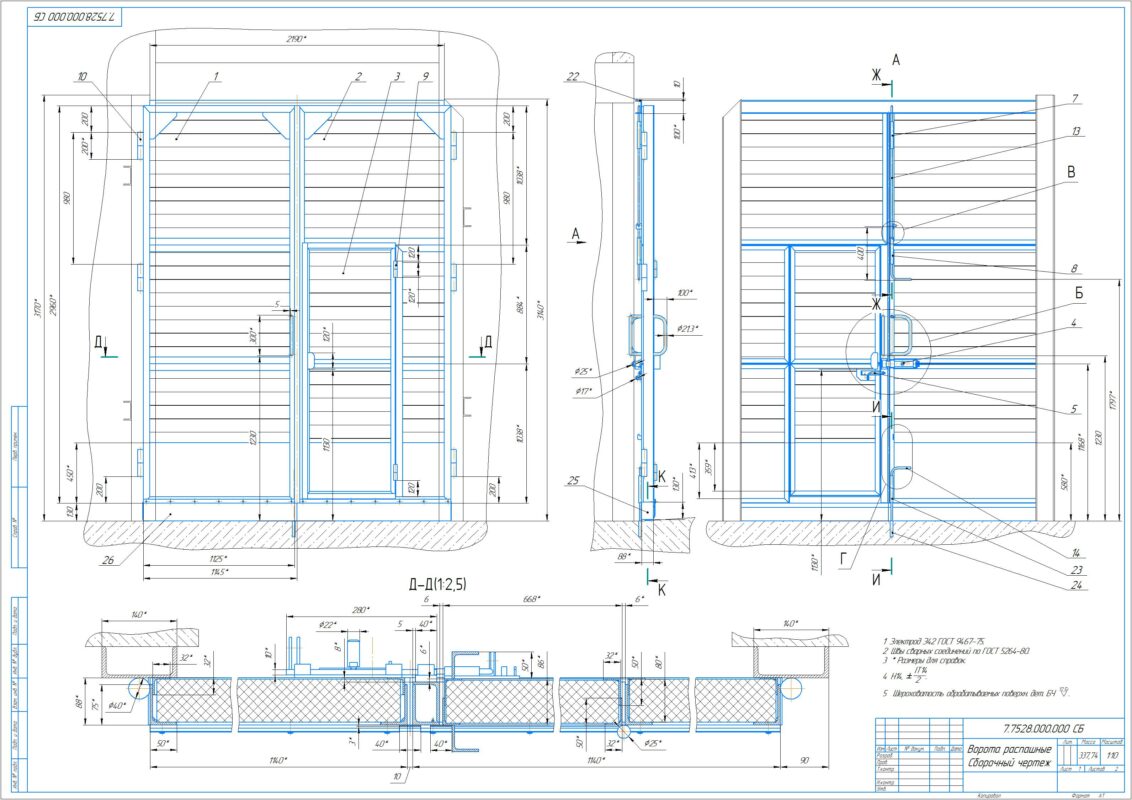

7.7528.000.000 СБ - Ворота распашные Сборочный чертеж(1).jpg

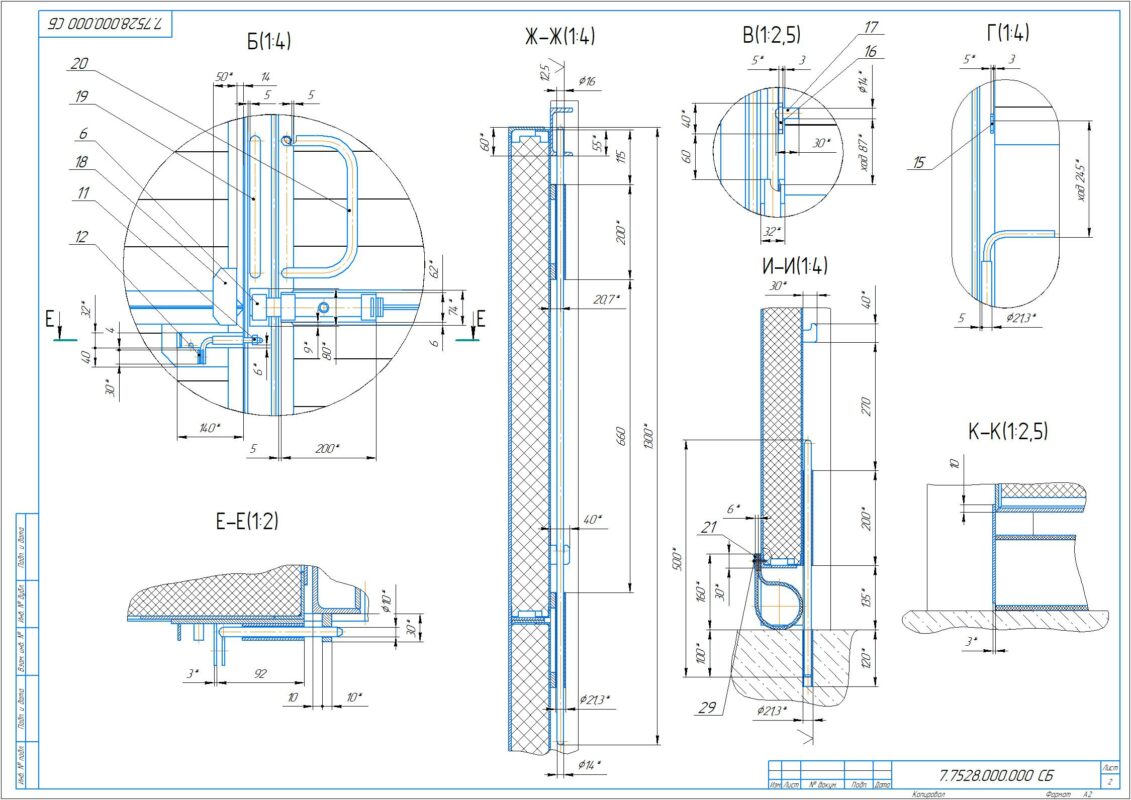

7.7528.000.000 СБ - Ворота распашные Сборочный чертеж(2).jpg
7.7528.000.000 СБ - Ворота распашные Сборочный чертеж.cdw
7.7528.000.001 - Бобышка.cdw
7.7528.000.001 - Бобышка.m3d
7.7528.000.002 - Проушина.cdw
7.7528.000.002 - Проушина.m3d
7.7528.000.003 - Засов.cdw
7.7528.000.003 - Засов.m3d
7.7528.000.004 - Ребро.cdw
7.7528.000.004 - Ребро.m3d
7.7528.000.005 - Ребро.cdw
7.7528.000.005 - Ребро.m3d
7.7528.000.006 - Упор.cdw
7.7528.000.006 - Упор.m3d
7.7528.000.007 - Ручка калитки.cdw
7.7528.000.007 - Ручка калитки.m3d
7.7528.000.008 - Ручка ворот.cdw
7.7528.000.008 - Ручка ворот.m3d
7.7528.000.008-01 - Ручка ворот.cdw
7.7528.000.008-01 - Ручка ворот.m3d
7.7528.000.009 - Планка.cdw
7.7528.000.009 - Планка.m3d
7.7528.000.010 - Поперечина.m3d
7.7528.000.011 - Втулка.m3d
7.7528.000.012 - Лист.m3d
7.7528.000.013 - Фартук.m3d

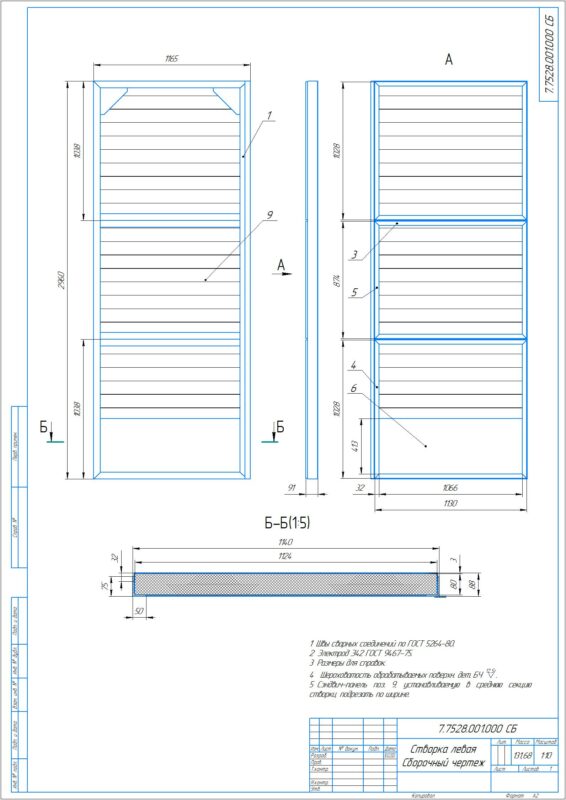

7.7528.001.000 СБ - Створка левая.jpg

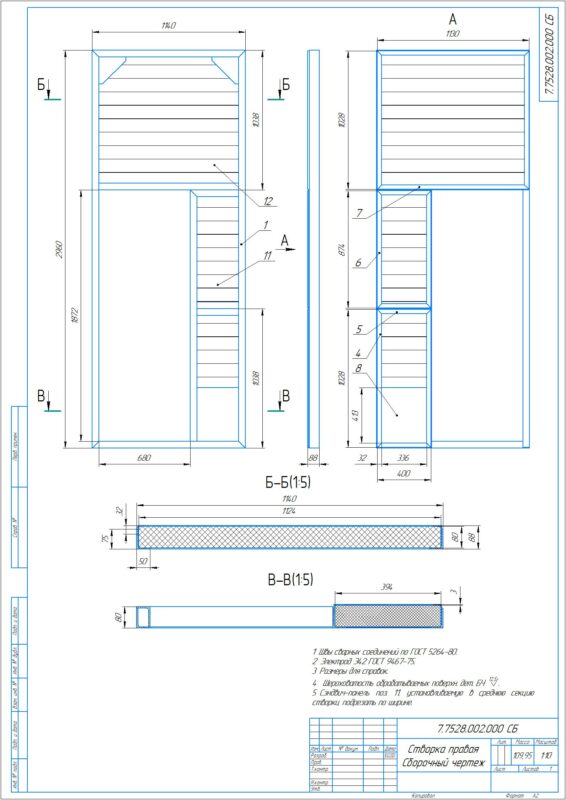

7.7528.002.000 СБ - Створка правая.jpg
7.7528.004.000 СБ - Засов ворот.jpg
7.7528.005.000 СБ - Засов калитки.jpg
Стойка левая.m3d
Стойка правая.m3d
