Ворота с калиткой с элементами декора

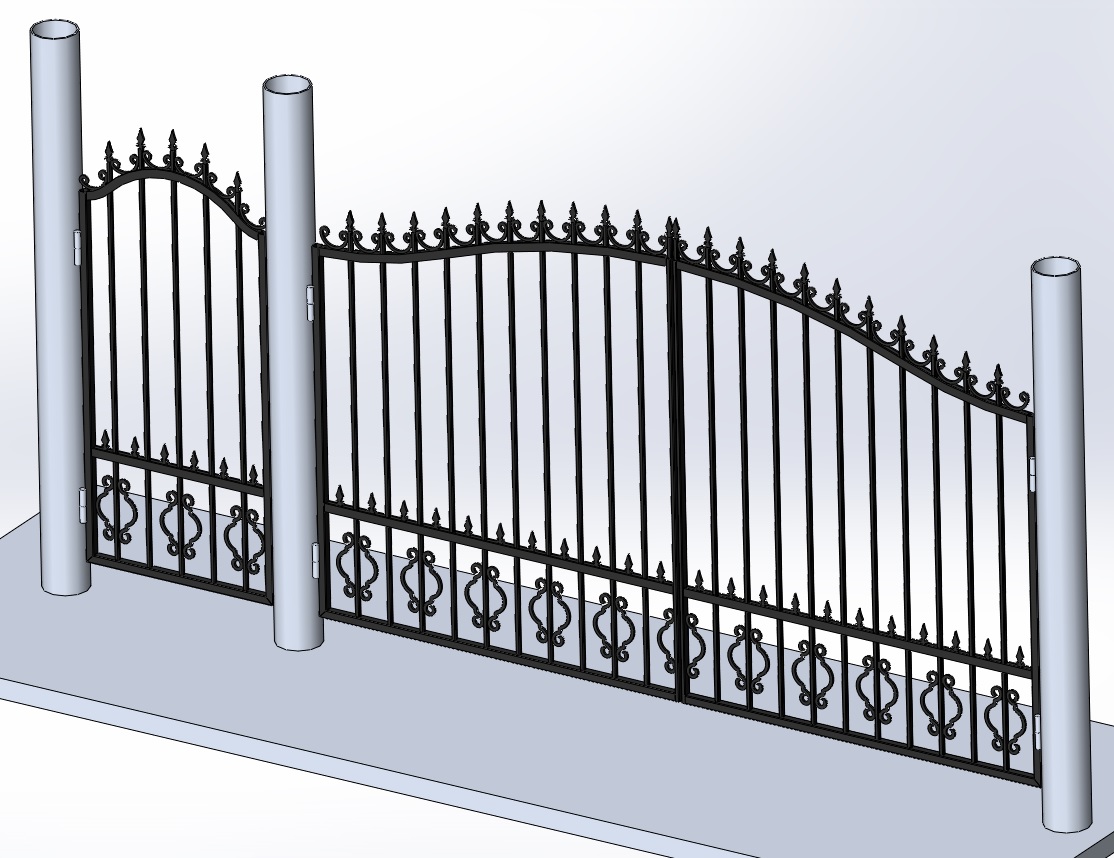

Ворота распашные. Проём ворот 3800мм, высота 2500мм, просвет от "земли" 150мм. Калитка. Проём 1000мм, высота 2350мм, просвет от "земли" 150мм. Каркас ворот и калитки выполнен из трубы 40х40х3. Заполнение труба 20х20х2 и 40х20х2. Элементы декора и полосы изготовлены из листа толщинами 8 и 10мм методом лазерной резки. Модель построена в SolidWorks 2015. Имеется файл step.

Состав: 3D сборка. Состоит из многотельных деталей.

Софт: SolidWorks 2015 sp 5.0

Файлы:
Ворота с калиткой.STEP
Ворота с калиткой.SLDASM
Калитка.SLDPRT
Петля.SLDPRT
Створка.SLDPRT
Столбы.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
