Многоэтажное гражданское здание из крупных сборных конструктивных элементов в г. Кропоткине

Кубанский Государственный Технологический Университет
Кафедра архитектуры гражданских и промышленных зданий и сооружений
Курсовой проект по дисциплине «Архитектура зданий»
На тему: «Многоэтажное гражданское здание из крупных сборных конструктивных элементов в г. Кропоткине»
Краснодар 2021

Общая характеристика здания:
степень огнестойкости 2
степень долговечности 1
класс здания 1
Девятиэтажное здание (двухсекционное) запланировано для строительства в городе Кропоткине Краснодарского края.
Здание в плане имеет размеры:
Длина 47260мм.
Ширина 12000мм.
Здание секционного типа, состоит из двух жилых секций на каждом этаже которой – три квартиры состоящих из:
-одной квартиры общей площадью - 71,30 м2
-1 общей комнаты (ОК); площадью - 18,00 м2
-1 спальной комнаты (СК); площадью – 12,00 м2
-1 кухни (К); площадью –12,00 м2
-1 санитарного узла; площадью – 6,37 м2
-одной квартиры общей площадью - 55,25 м2
-1 общей комнаты (ОК); площадью - 18,00 м2
-1 кухни (К); площадью – 15,00 м2
-1 санитарного узла; площадью – 6,37 м2
-одной квартиры общей площадью – 111,98 м2
-1 общей комнаты (ОК); площадью -18,00 м2
-3 спальных комнат (СК); площадью по – 12,00 м2
-1 кухни (К); площадью -14,00 м2
-1 санитарного узла; площадью-8,37 м2
Здание имеет две лестничных клетки, освещаемых через оконные проёмы.
Высота этажа принимается 2800мм.
Здание имеет чердачное помещение, а также подвал 2200мм
Представленная пояснительная записка имеет в объеме 26 листов. В ней представлены:
основные объёмно-планировочные и конструктивного решения здания;
теплотехнический расчет стены и покрытия;
расчёты звукоизоляции межквартирной стены и междуэтажного перекрытия;
технико-экономические показатели.
Пояснительная записка иллюстрирована необходимыми пояснениями и рисунками, а также схемами ко всем расчетам.
Ил. 8. Табл.2. Библиогр. 16.

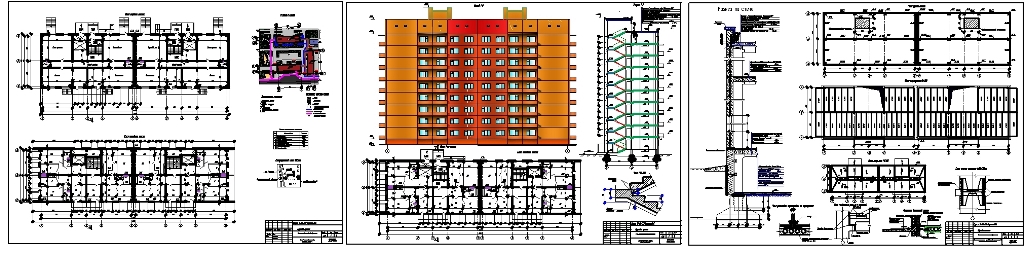

К пояснительной записке прилагается графическая часть – 2 листа формата А1.
Содержание
Реферат

Содержание

Реферат ………..………………………………….................................................3
Содержание …..…………………………………................................................4
Введение………..………………………………….................................................5
1 Основные объёмно-планировочные решения здания…………..………..…6
2 Основные конструктивные решения здания ………..………………..…….…7
3 Теплотехнический расчёт………………………………………………..…..…..16
5 Список литературы……………………………………...………………..............23
