Девятиэтажное здание из крупных сборных конструктивных элементов в г. Ейске

Кубанский Государственный Технологический Университет
Кафедра инженерно-строительного факультета
Курсовой проект по дисциплине «Архитектура гражданских зданий»
На тему: «Девятиэтажное гражданское здание из крупных сборных конструктивных элементов в г. Ейске »
Краснодар 2014

Содержание

Титульный лист……………………………………………………………………1
Задание на проектирование……………………………………………………….2
Реферат………..…………………………………................................................... 3
Содержание……..…………………………………................................................ 4
Введение………..…………………………………................................................ 5
1 Основные объёмно-планировочные решения здания…………………………6
2 Основные конструктивные решения здания ………..…………………….…..7
3 Теплотехнический расчёт…………………………………………………..…..15
4.1 Расчеты звукоизоляции ……………………...……………………..………..28
4.1 Расчет звукоизоляции межквартирной стены ………….…………….…..28
4.2 Расчет звукоизоляции междуэтажного перекрытия ……………………..29
5 Список литературы……………………………………... ………………...........30

Реферат
Данный курсовой проект дает представление об основах проектирования многоэтажных гражданских зданий из крупных сборных конструктивных элементов. Выполняя курсовой проект, студент самостоятельно учится подбирать теплоизоляционный материал согласно климатического района строительства, для стен и покрытий. Так же материал крупных сборных конструктивных элементов для звукоизоляционного расчета ограждающих конструкций. Компоновать чертежи согласно состава курсового проекта, и учится работать с нормативной литературой.
Представленная пояснительная записка к курсовому проекту на тему: «Многоэтажное гражданское здание из крупных сборных конструктивных элементов в г. Ейск» имеет в объеме 30 листов. В ней представлены:
основные объёмно-планировочные и конструктивного решения здания;
теплотехнический расчет стены и покрытия;
расчёты звукоизоляции межквартирной стены и междуэтажного перекрытия;
технико-экономические показатели.
Пояснительная записка иллюстрирована необходимыми пояснениями и рисунками, а также схемами ко всем расчетам.
Ил. 8. Табл.2. Библиогр. 16.
К пояснительной записке прилагается графическая часть – 2 листа формата А1.

Девятиэтажное здание (двухсекционное) запланировано для строительства в
городе Ейск Краснодарского края.
Здание в плане имеет размеры:
Длина 33600 мм.
Ширина 18000 мм.
Здание секционного типа, состоит из одной жилой секции на каждом этаже которой – щесть квартир состоящих из:
-двух квартир общей площадью каждая - 55,75 м2
--- 1 общей комнаты (ОК); площадью - 16 м2
--- 2 спальных комнат (СК); площадью – по 12 м2
--- 1 кухни (К); площадью – 12 м2
--- 1 санитарного узла; площадью – 3,75 м2
-двух квартир общей площадью каждая- 43,75 м2
--- 1 общей комнаты (ОК); площадью - 18 м2
--- 1 спальной комнаты (СК); площадью – 12 м2
--- 1 кухни (К); площадью – 10 м2
--- 1 санитарного узла; площадью - 3,75 м2
-одной квартиры общей площадью - 40,75 м2
--- 1 общей комнаты (ОК); площадью - 18 м2
--- 2 спальных комнат (СК); площадью – по 10 м2
--- 1 кухни (К); площадью – 9 м2
--- 1 санитарного узла; площадью – 3,75 м2
одной квартиры общей площадью - 33,75 м2
--- 1 общей комнаты (ОК); площадью - 18 м2
--- 1 кухни (К); площадью – 9 м2
--- 1 санитарного узла; площадью – 3,75 м2
Здание имеет одну лестничную клетку, освещаемую через оконные проёмы.
Высота этажа принимается 3000 мм.

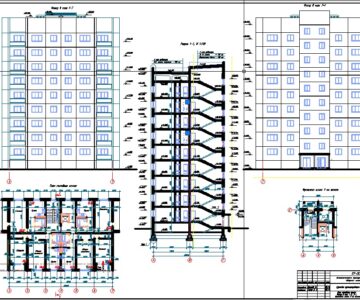

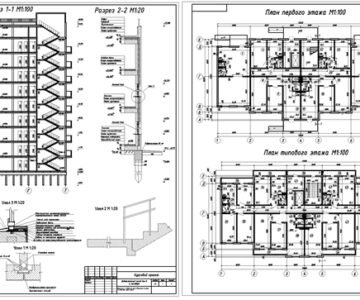

Состав: 2 листа (Фасад 1-7, планы 1 этажа,типового этажа, разрез 1-1, узел 1,разрез 2-2, планы фундаментов,перекрытия, кровли,узлы 1, 2, 3, 4) + ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Девятиэтажное здание из крупных сборных конструктивных элементов в г. Ейске

25-eisk.doc
25-eisk.dwg
