Многоэтажный монолитный жилой в г. Варна с инновационным решением окон

Российский Университет Дружбы Народов
Кафедра проектирования и строительства промышленных и гражданских зданий и сооружений

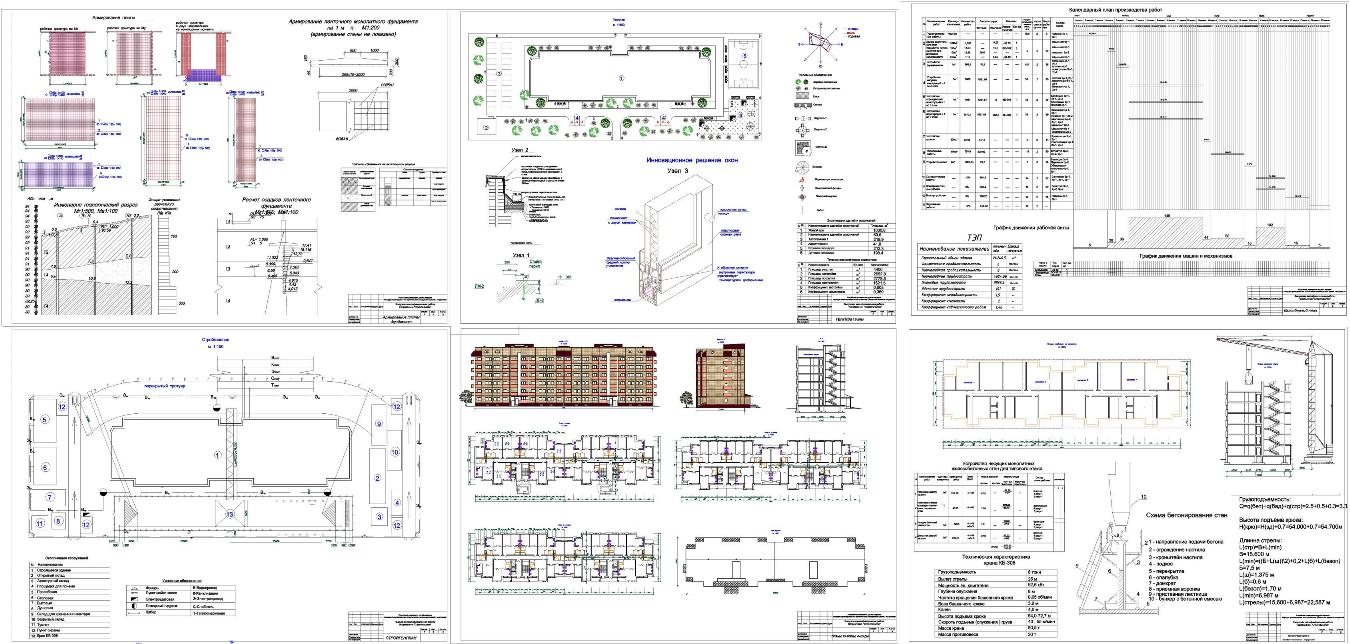

Дипломный проект на тему: " Многоэтажный монолитный жилой дом в г. Варна с инновационным решением окон"
Москва 2007

В архитектурной части дипломного проекта разработан 6-ти этажный монолитный многоквартирный жилой дом с продольными и поперечными несущими стенами.
АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ………………..………….7
1.1 Параметры района строительства г. Варна (Болгария)……...………...8
1.2 Общая характеристика здания ……………………………..……………..8
1.3 Объемно-планировочные решения……………………….…………….10
1.3.1 Фундаменты……………………………………………...……….....….10
1.3.2 Стены подвала………………………………………………….…..…..10
1.3.3 Подвал…………………………………………………………………..10
1.3.4 Наружные и внутренние стены………………………….….….…..…10
1.3.5 Перегородки…………………………………………………….….…..10
1.3.6 Перекрытия и покрытия…………………………………………...…...11
1.3.7 Внутренняя отделка………………………………………..………......11
1.3.8 Полы…………………………………………………………………….11
1.3.9 Окна и двери…………………………………………………………....11
1.3.10 Кухни…………………………………………………………….….…12
1.3.11 Санитарно-технические узлы……………………………...…..….….12
1.3.12 Лестничная клетка……………………………………………...……..12
1.3.13 Отопление…………………………………………….…………….....12
1.3.14 Водоснабжение……………………………………….…………...…..12
1.3.15 Канализация……………………………………………………….…..13
1.3.16 Электроснабжение………………………………………..…………...13
1.4 Теплотехнический расчёт наружных стен здания……………………..13
1.5 Технико-экономические показатели………………………………….....16
1.6 Генеральный план, благоустройство………………………………..…..18
2. РАСЧЁТ КОНСТРУКЦИЙ
2.1 Расчёт монолитной железобетонной плиты перекрытия……....….…21
2.1.1 Сбор нагрузок на 1 м² перекрытия…………………………….……...21
2.2Определение усилий в плите перекрытия методом предельного рав-новесия……………….………………………………………………………….22
2.3.Подбор арматуры ………………………………………………………….24
2.4.Конструирование плиты перекрытия…………………………………...25
2.5.Расчет железобетонного фундамента ……………………………………27
2.5.1.Нормативные и расчетные нагрузки…………………..………………….27
2.5.2. Расчет осадки ленточного фундамента ………………………….......….31
3. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
3.1 Технологическая карта на возведение несущих стен типового этажа37
3.1.1. Область применения …………………………………………………..…37
3.1.2. Техника безопасности……………………………………………………40
3.2 Проектирование календарного плана ………………………………….42
3.3 Калькуляция затрат труда и машинного времени на возведение не-сущих стен типового этажа………………………………………………..….46
3.4 Определение параметров крана…………………………………….…...47
3.5 проектирование стройгенплана………………………………………....48
3.5.1. Проектирование временных зданий ……………………………………50
3.5.2. Проектирование временного водоснабжения………………………….51
3.5.3. Расчет потребности в электроснабжении………………………………53

Список литературы…………………………………………………………...55

В архитектурной части дипломного проекта разработан6-ти этажный монолитный многоквартирный жилой дом с продольными и поперечными несущими стенами, проект здания симметричен относительно 11 оси.
Здание запроектировано высотой в 6 этажей,с неотапливаемым черда-ком и подвалом. В связи с тем, что район строительствасейсмичен и по карте сейсмического районирования России г. Сочи входит в 9 балльную зону, высо-та дома, согласно таблице 8, п. 6.1.5. [35], не должна превышать 54, м (16 эта-жей).
Размерыздания -6660017900, мм. Высота этажа 3 м, высота помеще-ний подвального этажа-2.5 м. Высота здания от отметки 0.000 до низа парапета -20.800 м. За отметку 0.000 принят уровень чистого пола 1-го этажа здания, что соответствует абсолютной отметке на местности равной 94.25 м.
В проектируемом доме вквартирахпредусмотреныследующие зоны:
- жилая зона,
- кухонная зона (столовая),
- прихожая (коридор),
- совмещенный санитарно – технический узел,
- балкон (лоджия).
Дом имеет 2подъеза, с двумя входами: на лестничную клетку, и к лиф-товой шахте.
Проект здания является частью социальной программы в поддержку молодых семей. На этаже одной секции расположено 8 квартир: 6 – одноком-натных квартир - студий, 2- двухкомнатные квартиры. Выдача квартир будет производиться «под ключ».
Количественный и качественный состав запроектированных квартир:
1-комнатных: 36 квартир;
2-комнатных: 12 квартиры.
