Молодежный спортивный комплекс г Александровск

Комсомольский-на-Амуре технический университет 2008
Кафедра Промышленное и городское строительство
Дипломный проект на тему : Здание молодёжного спортивного комплекса запроектировано для строительства в г Александровск – Сахалинский Сахалинской области.

Здание молодёжного спортивного комплекса запроектировано для строительства в г Александровск – Сахалинский Сахалинской области. В котором размещены:
большой и малый спортивные залы;
бассейн, в котором могут проводится оздоровительные занятия и соревнования;
методический кабинет;
инвентарная;
буфет;
подсобные помещения;
администрация.
Все спортивные помещения и плоскостные сооружения спортивного комплекса объединены в одну общую технологическую схему, позволяющую сочетать проведение спортивных соревнований и оздоровительных мероприятий, со снятием физической усталости и различных развлекательных программ среди населения прилегающих жилых районов.
Здание молодёжного спортивного комплекса разработано по проекту, который полностью соответствует строительным нормам и правилам, утверждённым постановлением Государственного комитета по делам строительства.
Размещено в соответствии с утверждённым генеральным планом и проектами детальной планировки и застройки города.
Архитектурно-планировочное решение.
Здание представляет собой двух этажный, трёх пролётный комплекс с размерами 54 х 36 метров. В основном двухэтажном объёме расположен на отметке 0.000 общий для всего комплекса вестибюль с гардеробом и кабинетами для переодевания, технические помещения, душевые, помещения для общефизической подготовки, тренажёрный зал, два бассейна размерами: а) 4 х 10 м глубиной 0.4 м, предназначенный для обучения плаванию детей; б) 15 х 25 м глубиной 4 м предназначен для оздоровительного плавания и проведения соревнований; администрация.
На отметке второго этажа +3.300 размещены:
методический кабинет;
малый зал борьбы и бокса;
инвентарная;
вестибюль;
буфет;
смотровые балконы в спортивный зал и зал бассейна;
подсобные помещения;
администрация.
В подвальном помещении на отметке 5 м находятся технические помещения, водоподготовки бассейна.
Выходы на кровли осуществляются по пожарным лестницам. Спортивно - техническая часть молодёжно-спортивного комплекса выполнена в соответствии с действующими нормами СНиП 11-76-78. Все спортивные помещения и плоскостные сооружения комплекса объединены в одну общую технологическую схему, позволяющую сочетать проведение спортивных соревнований и оздоровительных мероприятий, со снятием физической усталости и различными развлекательными программами среди населения прилегающих жилых районов.
Архитектурно – конструктивные решения элементов здания.

Фундаменты стен здания - ленточные из сборных железобетонных блоков. Подушки фундамента устанавливаются на песчаную подготовку.
Горизонтальная гидроизоляция фундаментов выполняется из двух слоев толя насухо, вертикальная - обмазкой горячим битумом за два раза.
За относительную отметку 0.000 принимается отметка чистого пола 1-го этажа.
Фундаменты под колонны, сечением 400x400 мм, глубиной заложения 2,4 м из железобетона. Несущими конструкциями здания является каркас. Пространственная жесткость и устойчивость здания обеспечивается совместной работой продольных и поперечных стен с горизонтальными дисками перекрытий и покрытий.
Несущие стены здания выше отметки +0.100 возводятся из глинистого полнотелого пластического прессования М-100 плотностью от к=1700..2000 кг/см3 на цементном растворе М-50 (ГОСТ 530-80).
Лицевой слой кладки наружных стен вести одновременно из лицевого кирпича пластичного прессования М-100 АМ400 кг/см .
Внутренние стены здания возводятся из обыкновенного глиняного кирпича пластического прессования М-100 (ГОСТ 530-80) на цементном растворе М-25.

Горизонтальная гидроизоляция в стенах устраивается на отметке 0.250 и выполняется из двух слоев рубероида.
Кладку кирпичных перегородок вести одновременно со стенами и выполнять из обычного глиняного кирпича М-75 (ГОСТ 530-80) на цементном растворе М-25.
Покрытие осуществляется плитами типа ТТ. Перекрытие осуществляется многопустотными плитами, укладываемые на балки. Балки установлены на кирпичные стены с шагом 6 м. Опорные участки многопустотных плит заделываются бетоном М-200.
Монолитные участки покрытий и перекрытий выполняют бетоном М-200. Стыки между плит заполняются цементным раствором М-200.
Железобетонные плиты перекрытий и покрытий, перемычки, ригели и лестничные марши с полуплощадками укладывать по слою свежеуложенного цементно-песчаного раствора М-100. Кровля рулонная, из четырех слоев рубероида на битумном мастике с защитным слоем гравия. Сброс воды с кровель по железобетонным конструкциям - организованный, внутренний.
Лестничные марши с полуплощадками выполняются из сборных железобетонных конструкций. Лестница выхода на кровлю - металлическая. Антикоррозийную защиту конструкций производить в соответствии со СНиП П-28-73.
Цоколь здания до отметки -0.450 облицовывается мраморной крошкой.
Окна здания выполнены в деревянных переплетах двойного остекления, в бассейне и спортивном зале тройное остекление из витринного стекла в металлических переплетах.
Двери деревянные (глухие и с остеклением). Отделка помещения предусмотрена в соответствии с их назначением.
В центральном корпусе по второму этажу выполнены подвесные потолки.
Отделка стен и перегородок - лицевой кирпич, масляная окраска по штукатурке, глазированная плитка, деревянные панели. При производстве
отделочных работ применить теплостойкую штукатурку. Полы – мозаичные, керамические, бетонные, паркет, палубный брус.

СОДЕРЖАНИЕ
Введение
1 Архитектурно-строительный раздел
1.1 Краткое описание места строительства. Генплан
1.2 Объемно-планировочное решение
1.3 Архитектурно-конструктивное решение
1.4 Теплотехнические расчеты ограждающих конструкций
2 Расчетно-конструктивный раздел
2.1 Расчет многопустотной плиты по предельным состояниям первой группы. Расчётный пролёт и нагрузки
2.1.1 Нагрузки
2.1.2 Усилия от расчетных и нормативных нагрузок
2.1.3 Компоновка поперечного сечения плиты
2.1.4 Материалы для панели
2.2 Расчет многопустотной плиты по предельным состояниям первой группы. Расчет прочности плиты по сечению нормальному к продольной оси
2.3 Расчёт полки плиты на местный изгиб
2.4 Определение потерь предварительного напряжения арматуры
2.5 Расчет по образованию трещин нормальных к продольной оси
2.6 Расчет по раскрытию трещин нормальных к продольной оси
2.7 Расчет прогиба панели
2.8 Расчет пустотной панели перекрытия по образованию наклонных трещин
3 Основания и фундаменты
3.1 Анализ инженерно-геологических условий и свойств грунтов строительной площадки
3.2 Сбор нагрузок на фундамент от надземной части здания
3.3 Определение несущей способности сваи по грунту
3.4 Определение количества свай и их размещение в плане
3.5 Поверка расчётной нагрузки, передаваемой на сваю, и уточнение количества свай
3.6 Определение осадки свайного куста
3.7 Подбор молота для погружения сваи
4 Организационно-технологический раздел
4.1 Подготовительный период строительства
4.2 Основной период строительства
4.2.1 Земляные работы
4.2.2 Монтажные работы
4.2.3 Кирпичная кладка
4.2.4 Отделочные работы
4.2.5 Кровельные работы
4.3 Выбор монтажного крана
4.4 Расчет водоснабжения
4.5 Электроснабжение
4.6 Расчет складского хозяйства
4.7 Временные здания и сооружения административно-хозяйственного и культурно бытового назначения.
5 Экономика
5.1 Локальная смета
5.2 Объектная смета
5.3 Сводный сметный расчет
5.4 Сметно-финансовый расчет
5.5 Расчет экономической эффективности строительства за счет сокращения нормативных сроков
6 Экологичность и безопасность проекта
6.1 Анализ потенциальных вредностей и опасностей, возникающих в процессе эксплуатации и возведении двухэтажного детского городского санатория.
6.2 Мероприятия по достижению безопасных условий работ
6.3 Расчет времени эвакуации людей при пожаре
6.4 Инструкции по охране труда
6.4.1 Инструкция по охране труда для каменщика
6.5 Экологичность проекта
Литература

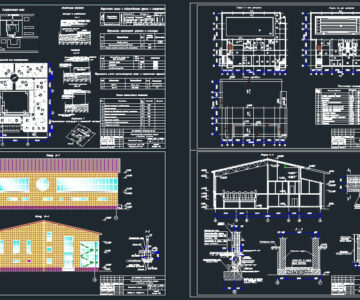

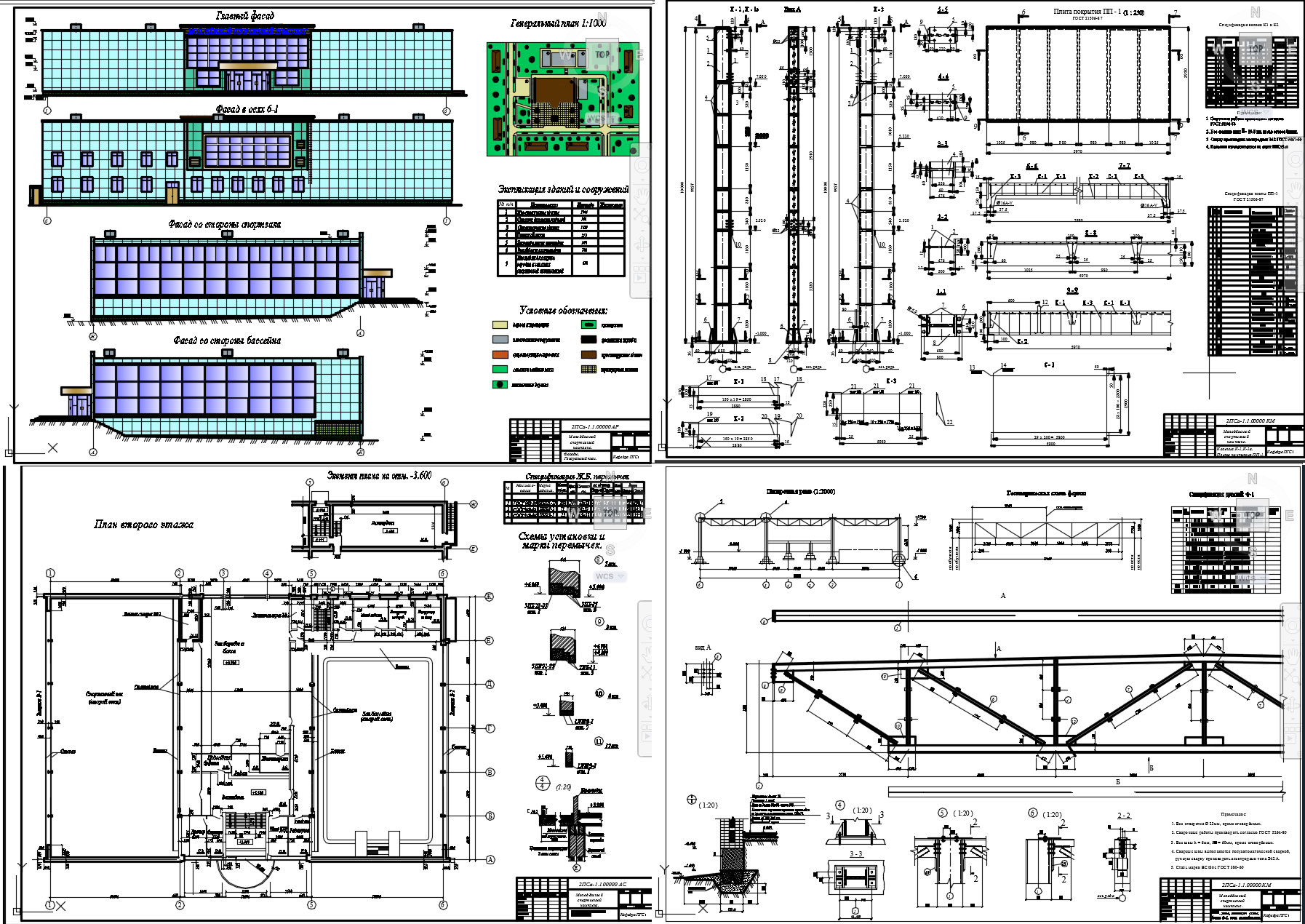

Состав: Стройгенплан, Колонна, Попер, Сетевое планирование, Планы кровли, План фундамента, Планы этажей, Фасады, Техкарта, ПЗ Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Молодежный спортивный комплекс г Александровск

архитектор/
архитектор/Диплом пояснил/
архитектор/Диплом пояснил/альбомные таблицы 2.doc
архитектор/Диплом пояснил/Альбомные таблицы.doc
архитектор/Диплом пояснил/диплом.doc
архитектор/Молодёжный СПОРТИВНЫЙ комплекс в г.Алекс-е..doc
архитектор/Моложежный спортивный комплекс печатать.dwg
архитектор/Сметы, карт.опред.раб.doc
