Инженерная практика

Учебно-тренировочный спортивный комплекс в г. Ессентуки

Калмыцкий государственный университет им. Б.Б. Городовикова
Кафедра Промышленное и Гражданское Строительство
Дипломный проект На тему "Учебно-тренировочный спортивный комплекс"
Элиста 2010

Дипломный проект на тему «Учебно-тренировочный спортивный комплекс в г. Ессентуки» выполнен на основании задания, выданного кафедрой промышленное и гражданское строительство Калмыцкого государственного университета.
Район строительства характеризуется следующими природно-климатическими условиями:
• климатический район IIВ;
• температура наиболее холодной пятидневки: -16°С;
• средняя температура наиболее холодных суток: -20°С
• среднегодовая температура: 7,7°С;
• продолжительность отопительного периода: 179 суток;
• зона влажности: нормальная;
• нормативное значение веса снегового покрова: 0,7 кПа;
• район строительства не подвержен сейсмическим воздействиям;
• глубина промерзания грунтов 80 см.;
• грунты основания сложены из суглинка, глины, супеси, песка мелкого средней плотности насыщенного водой и глины.
Здание предназначено для проведения спортивно-массовых мероприятий и занятия досуга городской молодёжи в спортивных секциях.
Разделом предусматривается архитектурно-конструктивная и объёмно-планировочная компоновка здания.

Архитектурно – конструктивное решение учебно-тренировочного спортивного комплекса - каркасное, стены и перегородки выполнены из керамического кирпича, покрытие выполнено в монолитном варианте по стальному профилированному настилу.

Здание спортивного комплекса представляет собой однопролетное здание с пролетом 28 м. . Шаг колонн 6,5 м. Размеры здания в осях 43*83,3 м. Высота здания 12,500 м. Отметка нижнего пояса фермы составляет 8,050 м. Подошва колонны имеет отметку -0,500 м. Высота 1-го этажа 3,6м., 2-го этажа 3м., 3-го этажа 4,5м. Для междуэтажного сообщения в здании предусмотрены лестничные клетки. Геометрические параметры проектируемого здания приняты в соответствии с требованиями ГОСТ 23838-89.
В связи с недостаточностью естественного освещения, предусмотрено искусственное освещение люминесцентными лампами.
На плане подвального этажа на отм. -3.600 предусмотрено техническое помещение.

Содержание
I. АРХИТЕКТУРНО - ПЛАНИРОВОЧНЫЙ РАЗДЕЛ
ВВЕДЕНИЕ
1.1 КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЙОНА
1.2 ГЕНЕРАЛЬНЫЙ ПЛАН
1.3 ОБЪЕМНО - ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.4 КОНСТРУКТИВНЫЕ РЕШЕНИЯ
1.5 ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
1.6 ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ
1.7 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ОГРАЖДЕНИЯ ИСХОДЯ ИЗ ЗИМНИХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
1.7.1 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ СТЕНОВОГО ОГРАЖДЕНИЯ ИСХОДЯ ИЗ ЗИМНИХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
2. КОНСТРУКТИВНЫЙ РАЗДЕЛ
ВВЕДЕНИЕ
2.1 РАСЧЕТ СТРОПИЛЬНОЙ МЕТАЛЛИЧЕСКОЙ ФЕРМЫ
2.1.1 СБОР НАГРУЗОК НА ПОКРЫТИЕ
2.1.2 РАСЧЕТ СТАЛЬНОГО ПРОФИЛИРОВАННОГО НАСТИЛА
2.1.3 РАСЧЕТ СТАЛЬНОГО ПРОГОНА
2.1.4 РАСЧЕТ МЕТАЛЛИЧЕСКОЙ ФЕРМЫ
2.2 ОСНОВАНИЯ И ФУНДАМЕНТЫ.
2.2.1 ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
2.2.2 НАЗНАЧЕНИЕ ГЛУБИНЫ ЗАЛОЖЕНИЯ ФУНДАМЕНТОВ
2.2.3 СБОР НАГРУЗОК
2.2.4 РАСЧЕТ МОНОЛИТНОГО СТОЛБЧАТОГО ФУНДАМЕНТА

3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1 ТЕХНОЛОГИЧЕСКАЯ КАРТА НА МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА
3.1.1 ОБЛАСТЬ ПРИМЕНЕНИЯ
3.1.2 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА
3.1.3 КОНТРОЛЬ КАЧЕСТВА РАБОТ
3.3 СЕТЕВОЙ ГРАФИК СТРОИТЕЛЬСТВА .
3.3.1 ОБЩИЕ ПОЛОЖЕНИЯ ПО СОСТАВЛЕНИЮ СЕТЕВОГО ГРАФИКА
3.3.2 ОПРЕДЕЛЕНИЕ НОМЕНКЛАТУРЫ И ОБЪЕМОВ РАБОТ, ЗАТРАТ ТРУДА, ПРОДОЛЖИТЕЛЬНОСТИ РАБОТ
3.4 СТРОИТЕЛЬНЫЙ ГЕНЕРАЛЬНЫЙ ПЛАН
3.4.1 ОПИСАНИЕ СТРОИТЕЛЬНОГО ГЕНЕРАЛЬНОГО ПЛАНА
3.4.2 ОРГАНИЗАЦИЯ И РАСЧЕТ СКЛАДСКИХ ПОМЕЩЕНИЙ
3.4.3 РАСЧЕТ В ПОТРЕБНОСТИ В ВОДЕ
3.4.4 РАСЧЕТ ПЛОЩАДЕЙ ВРЕМЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ
3.4.5 РАСЧЕТ ПОТРЕБНОСТИ В ЭЛЕКТРОЭНЕРГИИ
4. ЭКОНОМИКА
ВВЕДЕНИЕ
4.2 ОПРЕДЕЛЕНИЕ СМЕТНОЙ СТОИМОСТИ ОБЪЕКТА
4.2.1 Объектная смета
4.2.2. Сводный сметный расчет
5. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
5.1 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ
5.2 ПРИРОДООХРАННЫЕ МЕРОПРИЯТИЯ ПРИ СТРОИТЕЛЬСТВЕ ЗДАНИЙ И
СООРУЖЕНИЙ

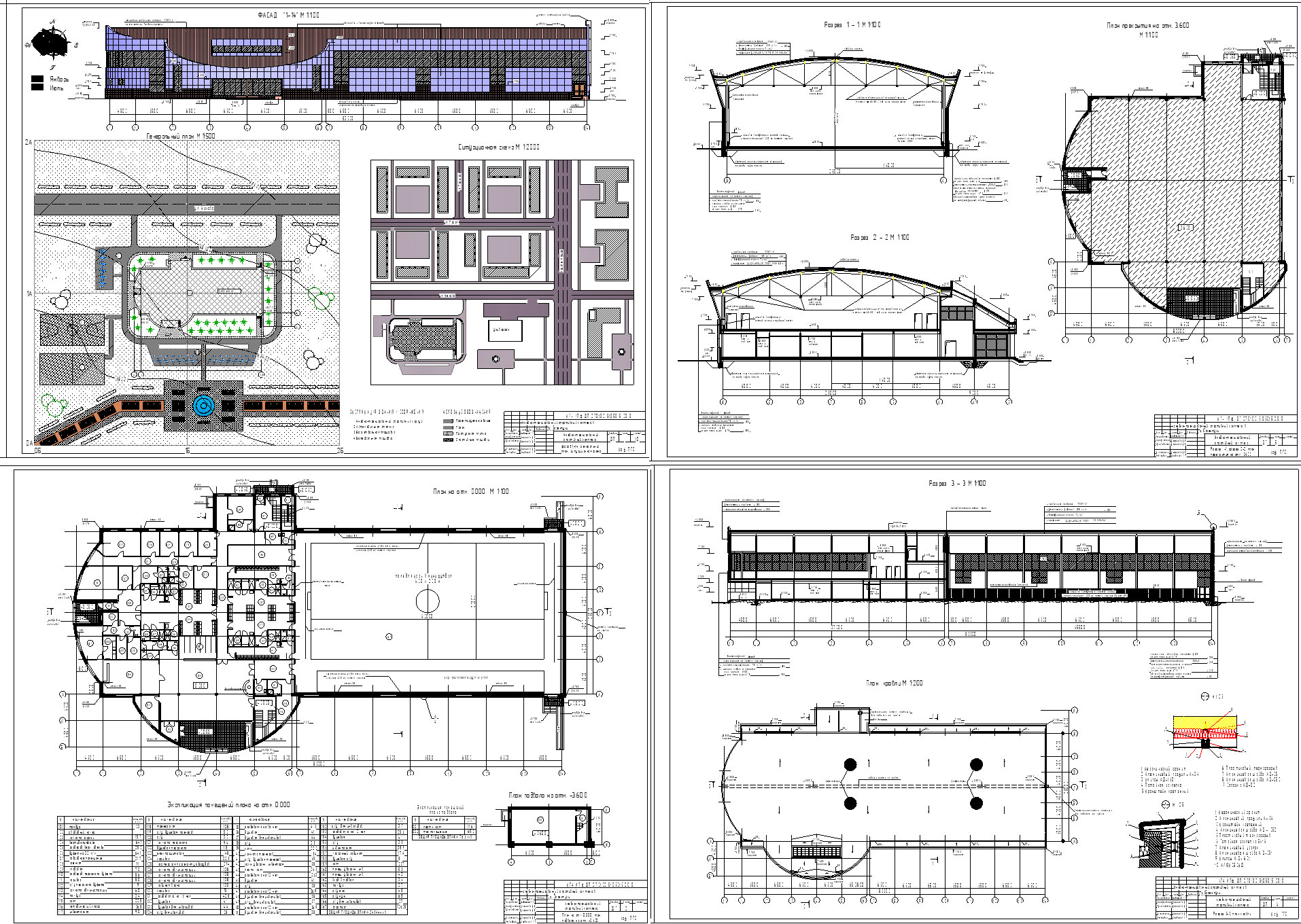

Состав: Фасад 1-14, генеральный план, ситуационная схема,План на отм. 0.000, план подвала на отм. -3.600,План на отм. 3.600, план на отм. 6.600, Экспликация помещений, Разрез 3-3, план кровли, Разрез 1-1, разрез 2-2, план перекрытия на отм. 3.600, Пояснительная записка Язык документа

Софт: AutoCAD 2007

Сайт: www

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Учебно-тренировочный спортивный комплекс в г. Ессентуки

Просмотр файлов
Спортивный комплекс
Спортивный комплекс\Пояснилка\Архитектурно-строительный раздел.docx
Спортивный комплекс\Пояснилка\БЖД.docx
Спортивный комплекс\Пояснилка\Конструктивный раздел.docx
Спортивный комплекс\Пояснилка\Организационно-технологический раздел.docx
Спортивный комплекс\Пояснилка\Основания и фундаменты.docx
⨢ \᭨\⥢ . . 3.4.1.docx
⨢ \᭨\⥢ . . 3.4.2.docx
Спортивный комплекс\Пояснилка\Сетевой график строительства.docx
Спортивный комплекс\Пояснилка\содержание.doc
Спортивный комплекс\Пояснилка\Список литературы.docx
Спортивный комплекс\Пояснилка\Стройгенплан.docx
Спортивный комплекс\Пояснилка\Экономика.docx
Спортивный комплекс\Строительный комплекс.dwg
Спортивный комплекс\Пояснилка
