КОМПАС 3D 18

Горный тоннель на ЖД категории IV

УрГУПС Уральский государственный университет путей сообщения
Кафедра "Мосты и транспортные тоннели"
Дисциплина "Тоннельные пересечения"
Курсовой проект на тему "Проектирование горного тоннеля"
Екатеринбург 2017

Исходные данные для проектирования тоннельного пересечения
1. Район строительства - Алтай,
2. Категория дороги - IV
3. Расчетная скорость движения - 40 км/ч
4. Интервал движения - 15 мин
5. Максимальный рук. уклон - 40 тысячных
6. Максимальная алгебраическая разность уклонов между смежными элементами - 8 тысячных
7. Радиусы кривых 1000-2000м
8. Вариант плана - 3
9. Минимальная длина элемента продольного профиля - 200м
10. Состав движения Локомотив/qx*/кол-во секций:
2М62/0,8/2 2ТЭ/0,76/2 2ТЭ25К/0,56/2
*qx - расход топлива
Курсовой проект содержит расчеты:
- Уклонов продольного профиля, назначение длины тоннеля;
- Назначение параметров поперечного профиля тоннеля исходя из габарита С на кривой и габаритов рассчитанных вентиляционных каналов;
- Сбор нагрузок на обделку;
- Проектирование обделки и расчет;
- Проверка прочности сечения.

Графическая часть:

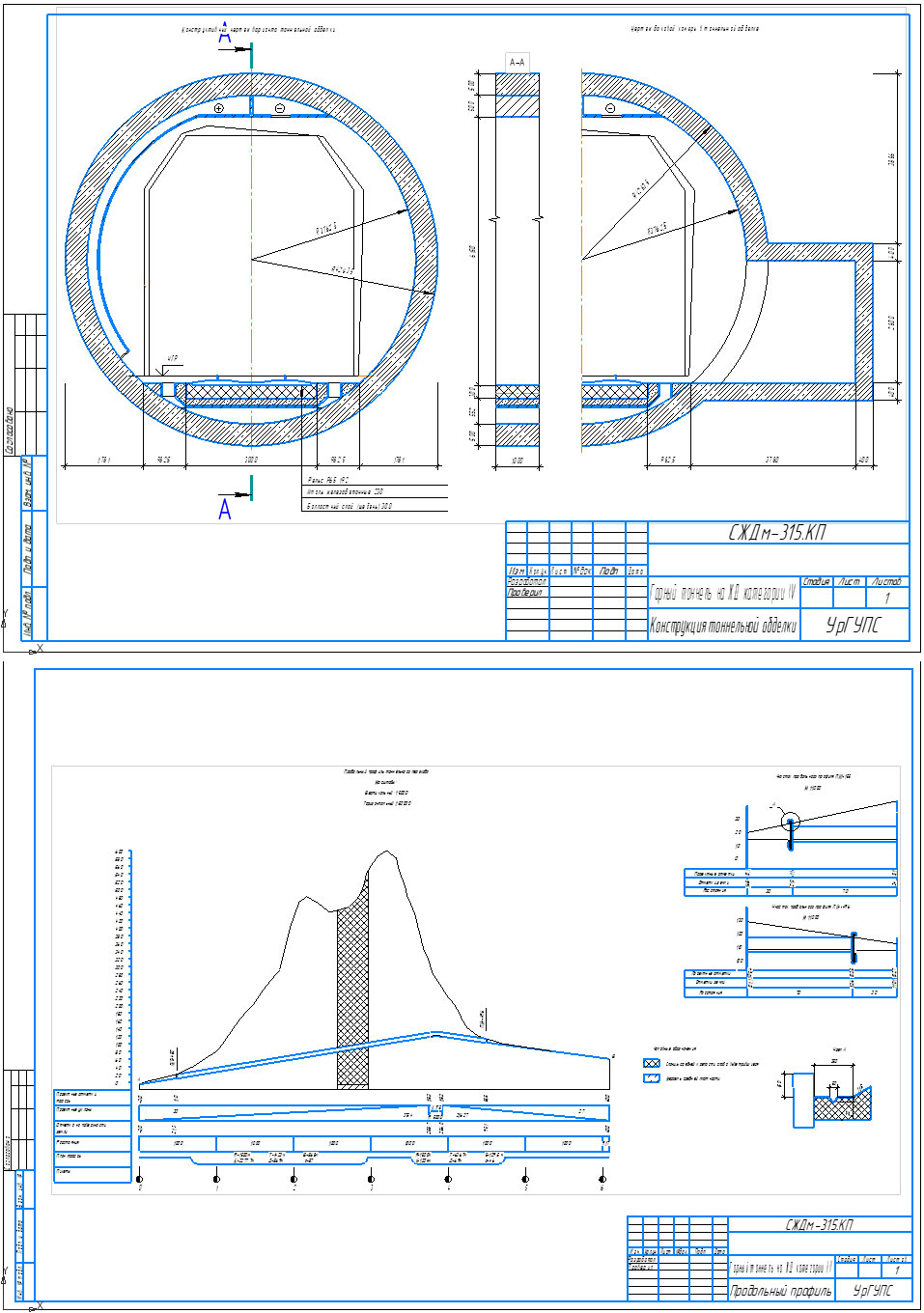

1. Продольный профиль тоннельного пересечения.
2. Чертеж поперечного сечения обделки.

Состав: Пояснительная записка (ПЗ), Поперечное сечение монолитной обделки тоннеля, Продольный профиль тоннельного пересечения Язык документа

Софт: КОМПАС-3D 13

Каталог / Строительство / Мосты, тоннели, дороги / Горный тоннель на ЖД категории IV

Просмотр файлов
Пояснительная записка.docx
Продольник.cdw
Чертеж обделки.cdw
