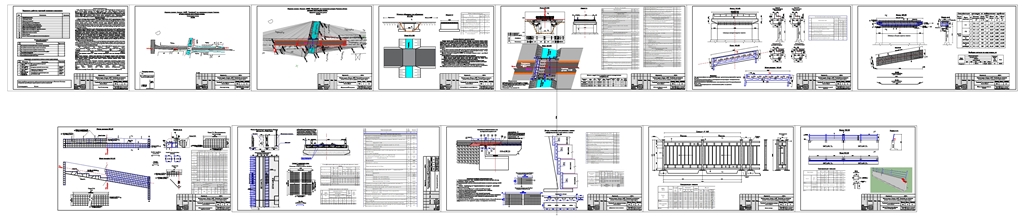

Мост через "Чимёнсая"

1. Кўприк таянчлари қуйма темир-бетон таянчлардан иборат бўлиб, табиий асосга ўрнатилади. Кўприк асосий тўсин плитаси ТП 3.503.1-12.UZ/1-12 сериалик андозавий лойиҳа асосида Қўйлиқ МЖБК томонидан ишлаб чиқарилаётган ПН6.99.33-А-ИВ-И маркалик т/б ғоваклик плиталардан кўприк кўндаланг кесимига 7 донадан, махсус резино металл 35х15х4см ўлчамлик таянч қисимлари ёрдамида ўрнатилиши режаланди.Темир бетон тўсин плитаси ости таянч қисмлари РОЧСП 15х35х4 см русумлик резино-металл таянч қисимларидан фойдаланиш кўзда тутилмоқда, кўприк 40 градуслик бурчак остида қурилаётгани учун т/б плиталарни бўйлама силжиши 176 ммга тенг шунинг учун таянч қисимлари хар бир плита остига 4 донадан тўғри келмоқда.
2. Кўприк пиёдалар йўлакчасини ундан ҳаракатланадиган пиёдалар сонидан келиб чиқиб бир томонда (ўнг томонда) кейинги пайтларда кўприк ва сунъий мухандислик иншоатларида кенг фойдаланилаётган "Узйўллойиҳа" РППИ томонидан ишлаб чиқилган ПТМ 3.68.8 ва БК3.64.75. русумлик т/б блоклардан ўзаро бириктирилиб хосил қилинган пиёдалар йўлаги блокларини юриш қисми кенглигини 0,75 м қилиб яхлитланиб қуриш белгиланди. Тротуар плитаси ва БК блокларини монтажидан сўнг ПТМ ва БК блоклари орасидаги чок 275 мм кенгликда йиғма т/б блоклар танасидан чиқарилган бириктириш чоклари арматуралари сонига монанд равишда арматураланиб блоклар завод бетони маркасига монанд равишдаги яъни Б-35 маркали бетон билан монолитланади. Иккинчи томонига ғилдирак қайтаргич сифатида 2 дона(6пм) БК3.64.75 блоги ва уни устига металл панжара individual равишда тайёрлаб қўшимча тўсиқ сифатида монтаж қилиш кўзда тутилди.
3. Кўприк панжараси меъморий кўриниш ва енгилик борасидаги афзалликларини инобатга олган холда лойиҳа чизмасида кўрсатилган шакл ва ўлчамларда individual равишда тайёрлаб metal панжараларни чап томонда БК-3.64.75 темир бетон плиталарига, ўнг томонда ПТМ 3.68.8 темир бетон блокларига пайвандлаб мустахкамланган холда йиғиш кўзда тутилмоқда.
4. Кўприк юриш қисми конструкцияси: ТП серияли 3.503-12 ИНБ №384/39 андозавий лойиҳа асосида:
- 3см қалинликдаги Б-25 маркалик бетондан текисловчи қатлам.
- 10 мм қалинликда "Линокром" русумлик изолясия материалидан 2 қават қилиб иссиқ битум билан елимланиб хосил қилиниши кўзда тутилмоқда.
- А-И Ø6,5ммлик пўлат симдан 150х250 ячейкалик сетка тўқиб тўшалиб ҳ=4см қалинликда Б-27,5 маркалик бетондан ҳимоя қатлами қуйилади.
Юриш қисми кўндаланг қиялиги 2% , кўприк таянчлари қурилишида таянч усти белгилари хисобидан берилган.
Кўприк қирғоқ таянчлари: - Табиий асосга ўрнатилган т/б пойдеворлик саровлик қилиб лойиҳаланди.
