Проект промежуточной опоры железобетонного моста

Волгоградский государственный архитектурно строительный университет
Кафедра проектирования мостов,
Основания и фундаменты мостовых сооружений
На тему: «Проект промежуточной опоры железобетонного моста
Воронеж 2018

По заданию:

Район проектирования: Воронежская область.

- вид искусственного сооружения: железобетонный мост: размеры пролетов 18,21м, габарит Г-11,5 м, ширина тротуаров 0,75 м, временные по-движные нагрузки А14, Н14,
-пересекаемое препятствие: Река: класс Ⅶ, УМВ 130,4, УВВ 137,2, РСУ-, УВЛ 128,4, скорость течения 1,0м/с, толщина льда 0.6 м, размыв 0,8м, УД 126.1.
В данном проекте принимаю тип опоры –столбчатую опору. Опора состоит из одной сваи-оболочки (столба), поверху находится ригель. Столбчатые опоры состоят из двух свай-оболочек (столбов), объединяемых поверху ригелем. Та-кие опоры сборно-монолитной конструкции применяют при пролетах до 42 м и высоте более 25 м.

Курсовая работа.
Содержание
Введение…………………………………………………………………………...4
Основные понятия и определения……………………………………………….5
1. Характеристика геологических условий……………………………………...6
2. Назначение типа опоры………………………………………………………...7
3. Определение нагрузок, действующих на опору
3.1 Схема нагрузок……………………………………………………………....8
3.2 Собственный вес опоры……………………………………………………..9
3.3 Реакции от собственного веса пролетных строений………………………9
3.4 Вертикальные реакции от временных подвижных нагрузок……………..10
3.5 Горизонтальная реакция от временной подвижной нагрузки……………13
3.6 Ветровые нагрузки на опору………………………………………………..13
4. Сочетания нагрузок и приведение их к обрезу фундамента
4.1 Сочетания нагрузок…………………………………………………………15
4.2 Приведение нагрузок к обрезу фундамента…...…………………………...18
5. Проектирование фундамента мелкого заложения на естественном основании
5.1 Определение глубины заложения подошвы фундамента…………………18
5.3 Определение расчетного сопротивления грунта под подошвой фундамента……………………………………………………………………….20
5.4 Проверка несущей способности грунтового основания…………………..21
5.5 Расчет на устойчивость положения фундамента
5.5.1 Проверка устойчивости против опрокидывания………………………...23
5.5.2 Проверка устойчивости против сдвига…………………………………..24
5.6 Определение осадки…………………………………………………………25
5.7 Определение кренов и горизонтальных смещений верха опоры…………29
6. Проектирование свайного фундамента
6.1 Определение глубины заложения и предварительное назначение размеров ростверка…………………………………………………………………………30
6.2 Длина и поперечное сечение свай………………………………………….31
6.3 Определение расчетной несущей способности сваи………………………31
6.4 Определение числа свай, их размещение и уточнение размеров ростверка................................................................................................................33
6.5 Проверка максимальной нагрузки, приходящейся на сваю………………34
7. Технология сооружения фундамента и техника безопасности
7.1 Основные положения………………………………………………………..40
7.2 Устройство крепления……………………………………………………....40
7.3 Разработка котлована………………………………………………………..40
7.4 Погружение свай…………………………………………………….……..43
7.5. Машины и оборудование для погружения забивных свай…………….44
7.6. Устройство ростверка………………………………………………………45
7.7 Техника безопасности……………………………………………………….46
Список литературы……………………………………………………………...49

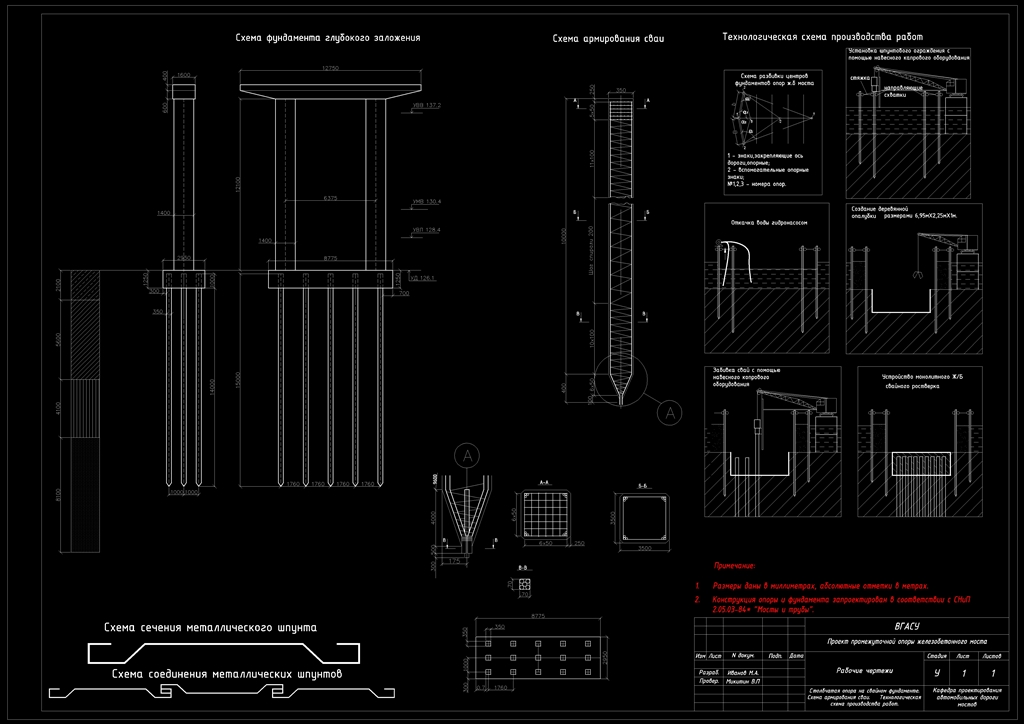

Состав: чертеж и пз

Софт: AutoCAD 2018

Файлы:
Фундаменты 2831Б/
Фундаменты 2831Б/111.dwg
Фундаменты 2831Б/fundamenty2018111.docx
