Проект фундамента под опору железнодорожного моста в двух вариантах

ДВГУПС
Кафедра: «Железнодорожный путь, основания и фундаменты»
Курсовая работа по дисциплине: «Основания и фундаменты»
На тему : Проект фундамента под опору железнодорожного моста в двух вариантах
Хабаровск 2016

В соответствии с заданием в данной курсовой работе необходимо запроектировать фундаменты под промежуточную опору железнодорожного моста в двух вариантах:
1. Массивный фундамент мелкого заложения на естественном основании
2. Свайный фундамент
Схема промежуточной опоры представлена на рисунке 1.
Размеры опоры, нагрузки, действующие в плоскости обреза, вариант геологического разреза и гранулометрический состав песчаных представлены в соответствующих таблицах 1, 2, 3, 4.
Проектирование мостового фундамента осуществляется в северных районах Дальнего Востока. Район проектирования характеризуется следующими данными:
-глубина промерзания грунта в районе строительства составляет 2,60м;
-уровень грунтовых вод находится на значительной глубине;
-размыв дна водотока отсутствует.
Проектирование фундамента осуществляется в пойменной части реки (на суходоле).

В графической части таблицы вставлены картинками.

Введение...................................................................................................................
1. Исходные данные для проектирования.............................................................
1.1. Описание местных условий строительства......................................................
1.2. Анализ грунтовых условий................................................................................
1.3. Определение расчетных характеристик грунтов............................................
2. Проектирование фундамента мелкого заложения............................................
2.1. Определение конструктивных параметров фундамента...............................
2.2. Расчет основания по несущей способности....................................................
2.3. Проверка давления на подстилающий слой...................................................
2.4. Расчет на устойчивость фундамента против опрокидывания........................
2.5. Расчет на устойчивость фундамента против сдвига.......................................
2.6 Расчет на устойчивость фундамента при воздействии сил морозного пучения…………………………………………………………………………...…
2.7. Расчет по второй группе предельных состояний............................................
2.7.1. Расчет осадки фундамента.............................................................................
2.7.2. Проверка положения равнодействующей активных сил............................
2.7.3. Определение крена фундамента и горизонтального смещения верха опоры.........................................................................................................................
3. Проектирование свайного фундамента..............................................................
3.1. выбор материала ростверка и назначение его размеров.................................
3.2. Определение глубины заложения ростверка...................................................
3.3. Назначение конструкции и размеров свай.......................................................
3.4. Определение несущей способности сваи по материалу.................................
3.5. Определение несущей способности сваи по грунту.......................................
3.6. Определение количества свай...........................................................................
3.7. Размещение свай в ростверке и уточнение размеров ростверка.................
3.8. Расчет свайного фундамента по несущей способности.................................
3.8.1. Проверка нагрузки на сваю............................................................................
3.8.2. Проверка давления на грунт по подошве свайного фундамента...............
3.9. Расчет свайного фундамента по деформациям..............................................
3.9.1. Расчет осадки основания и сравнения ее с предельно допустимой.
4. Технико-экономическое сравнение вариантов фундамента............................
4.1. Определение объемов работ по вариантам...................................................
4.2. Определение стоимости фундамента..............................................................
4.3. Выбор рационального варианта фундамента.................................................
Список используемой литературы..........................................................................

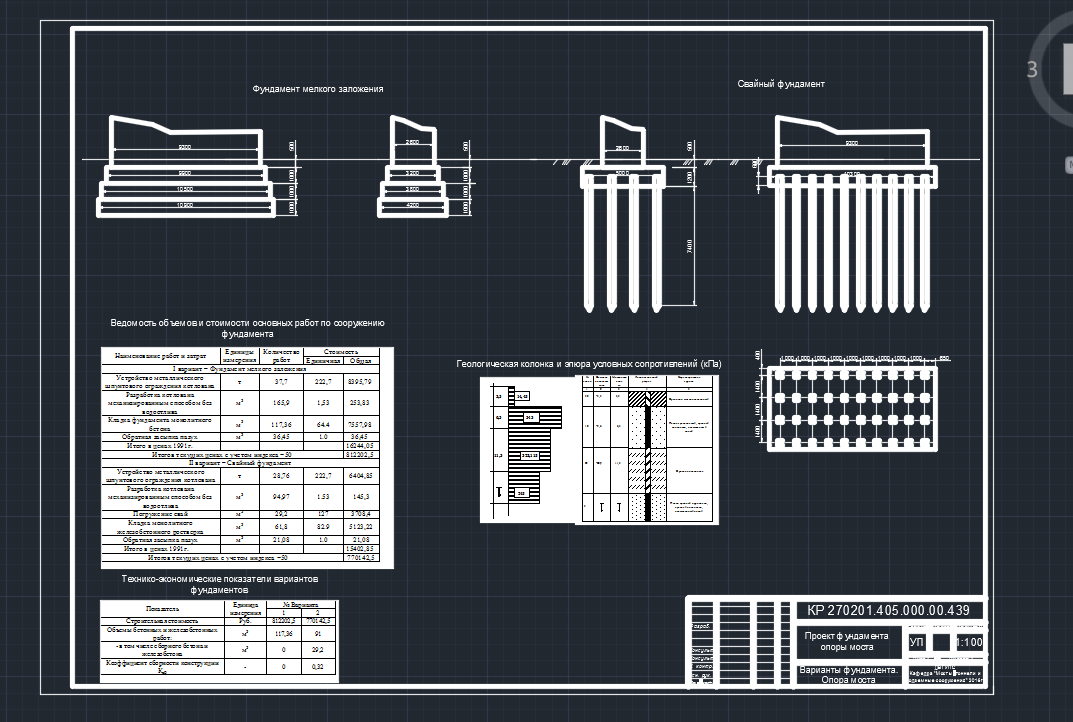

Состав: Варианты фундамента, опора моста, ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проект фундамента под опору железнодорожного моста в двух вариантах

KONSTR_MY.dwg
kursach_my.docx
