КОМПАС 3D 18

Проектирование фундамента опоры моста

Дальневосточный государственный университет путей сообщения
Кафедра «Мосты, тоннели и подземные сооружения»
Курсовая работа по дисциплине: «Основания и фундаменты»
На тему : «Проектирование фундамента опоры моста»
Хабаровск 2018

В курсовом проекте необходимо рассчитать и запроектировать два варианта фундаментов под промежуточную опору моста и выбрать основной вариант, проведя технико-экономическое сравнение.
№ варианта 9
a0, м-7,5
b0, м-2,9
h0, м-6,6
lп, м-42
Содержание
Введение: 4
1. Исходные данные для проектирования 5
1.1Описание местных условий строительства и характеристика сооружения 5
1.2 Анализ грунтовых условий строительной площадки 7
1.3 Определение расчетных характеристик грунтов 10
2. Проектирование фундамента мелкого заложения. 12
2.1 Выбор материала фундамента. 12
2.2 Назначение отметки обреза фундамента и его минимальных размеров в плоскости обреза. 12
2.3 Определение глубины заложения фундамента 13
2.4 Предварительное определение размеров подошвы фундамента 14
2.5 Расчет основания по несущей способности 15
2.5.1 Определение расчетного сопротивления грунта и давлений на основание при предварительных размерах подошвы фундамента 16
2.5.2 Проверка давлений на подстилающий слой. 18
2.6. Расчет фундамента на устойчивость: 18
2.6.1 Проверка на опрокидывание. 18
2.6.2 Проверка на плоский сдвиг по подошве. 19
2.6.3 Проверка на выпучивание фундамента. 19
2.7. Расчет основания по деформациям. 21
2.7.1 Расчет осадки основания и сравнение ее с предельно допустимой. 21
2.7.2 Проверка положения равнодействующей активных сил 26
2.7.3 Определение крена фундамента и горизонтального смещения верха опоры 27
3. Проектирование свайного фундамента. 28
3.1 Выбор материала ростверка и назначение его размеров 28
3.2 Определение глубины заложения ростверка 29
3.3 Выбор конструкции и размеров свай 29
3.4 Определение несущей способности сваи по материалу 30
3.5 Определение несущей способности сваи по грунту 31
3.6 Определение количества свай. 32
3.7 Размещение свай в ростверке и уточнение размеров ростверка. 32
3.8 Расчет свайного фундамента по несущей способности 33
3.8.1 Проверка нагрузки на сваю и уточнение количества свай 33
3.9 Проверка давления на грунт по подошве свайного фундамента 43
3.10 Расчет свайного фундамента по деформации. 32
3.10.1 Расчет осадки основания и сравнение ее с предельно допустимой. 45
4. Технико-экономическое сравнение вариантов 50
4.1 Определение объемов работ по вариантам 50
4.2 Сметно-финансовый расчет стоимости основных работ по сооружению фундамента 52
Заключение 54
Список литературы 55

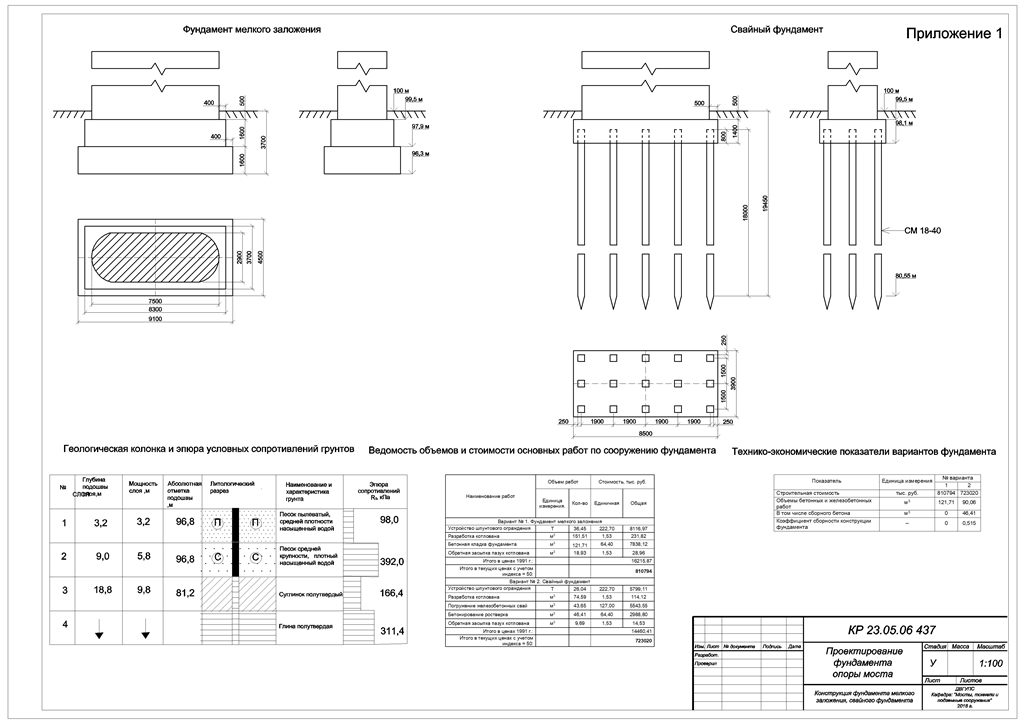

Состав: Конструкция фундамента мелкого заложения, свайного фундамента Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование фундамента опоры моста
