Мост через реку Акташ

Мост через реку Акташ Г-24,0+2х1,0 А 11 ; НК-80

Общий вид моста М 1 : 200
Пролетные строения сборные железобетонные длиной 24м из балок двутаврового сечения с предварительно напряженной арматурой по ТП 3.503.1-81. Балки объединяются б единое температурно-неразрезное пролетное строение, по соединительной плите. Опорные части рези но- металлические по ВСН 86-83.  Опоры моста на свайном основании из буронабивных столбов диаметром 1500мм с устройством уши рения на конце диаметром 3000 мм, индивидуального проектирования. Тело опор монолитные стоики диаметром 1000мм. Мост в плане частично расположен на кривой. Расширение на мосту устраивается за счет полосы безопасности. Ограждения на мосту металлические бартерного типа по ГОСТ 26804-86, а так же металлические перила Высотой 1100мм. Водоотвод с мостового полотна предусмотрен через водоотборные трубки Сопряжения моста с насыпью по ТП 3.503.1-96.  Пропуск коммуникаций предусмотрен под плитой проезжей части. Все размеры на чертеже в миллиметрах, а отметки в метрах.

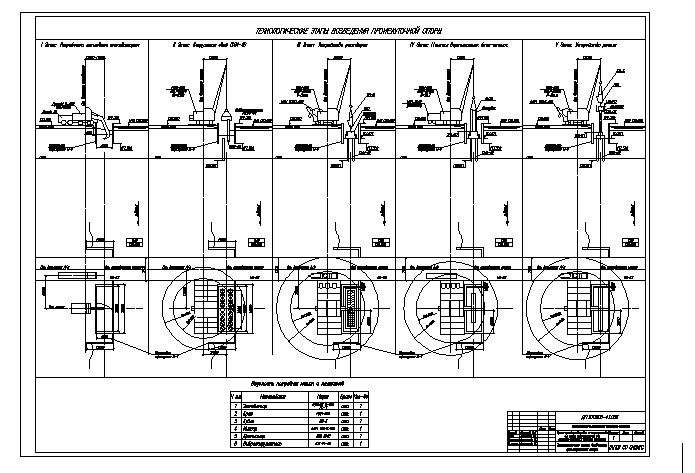

Общий вид промежуточных опор М 1 : 100
Опора на свайном основании. Сбои буронабивные диаметром 1500мм,, с уширением диаметром 3000мм. Тело опор стойки диаметром 3000мм. Подошва фундамента должна боть заглублена в полутвердую глину на глубину не менее 2м. Все размеры на чертеже в миллиметрах.

Сравнение вариантов моста. Вариант N 2 М 1 : 200

Состав: Опоры, Вид общий (ВО), Варианты Язык документа

Софт: AutoCAD, DWG

Файлы:
Most Aktash/
Most Aktash/3.dwg
Most Aktash/1.dwg
Most Aktash/2.dwg
