Проект мостового перехода через реку Дон

Саратовский государственный технический университет, Кафедра "Мосты", Дипломный проект на тему Проектирование мостового перехода", Саратов, 2013

Выполнен дипломный проект на тему: “Проект мостового перехода через реку Дон”. В дипломном проекте рассмотрены два варианта трассы автомобильной дороги и выполнено их сравнение.
На основании данных водомерного поста определены: расчётный расход водотока, расчётный уровень высокой воды (РУВВ) и расчётный судоходный уровень (РСУ). Определены удельные расходы на поймах и коренном русле. Определена величина отверстия моста.
На основании данных водомерного поста определены: расчётный расход водотока, расчётный уровень высокой воды (РУВВ) и расчётный судоходный уровень (РСУ). Определены удельные расходы на поймах и коренном русле. Определена величина отверстия моста.
Для данной величины отверстия моста разработаны три варианта моста и произведено их сравнение.
После утверждения конструктивной схемы моста были определены предмостовой подпор, подпор у пойменной насыпи, определены отметки бровки насыпи у моста, верховой и низовой струенаправляющей дамбы. Для данной конструктивной схемы моста определены величины размывов – общего, местного и в голове струенаправляющей дамбы.
Запроектирована струенаправляющая дамба и поперечные профили земляного полотна и составлен календарный график производства работ.
В дипломном проекте рассмотрены вопросы безопасности технологического процесса и охраны окружающей среды.

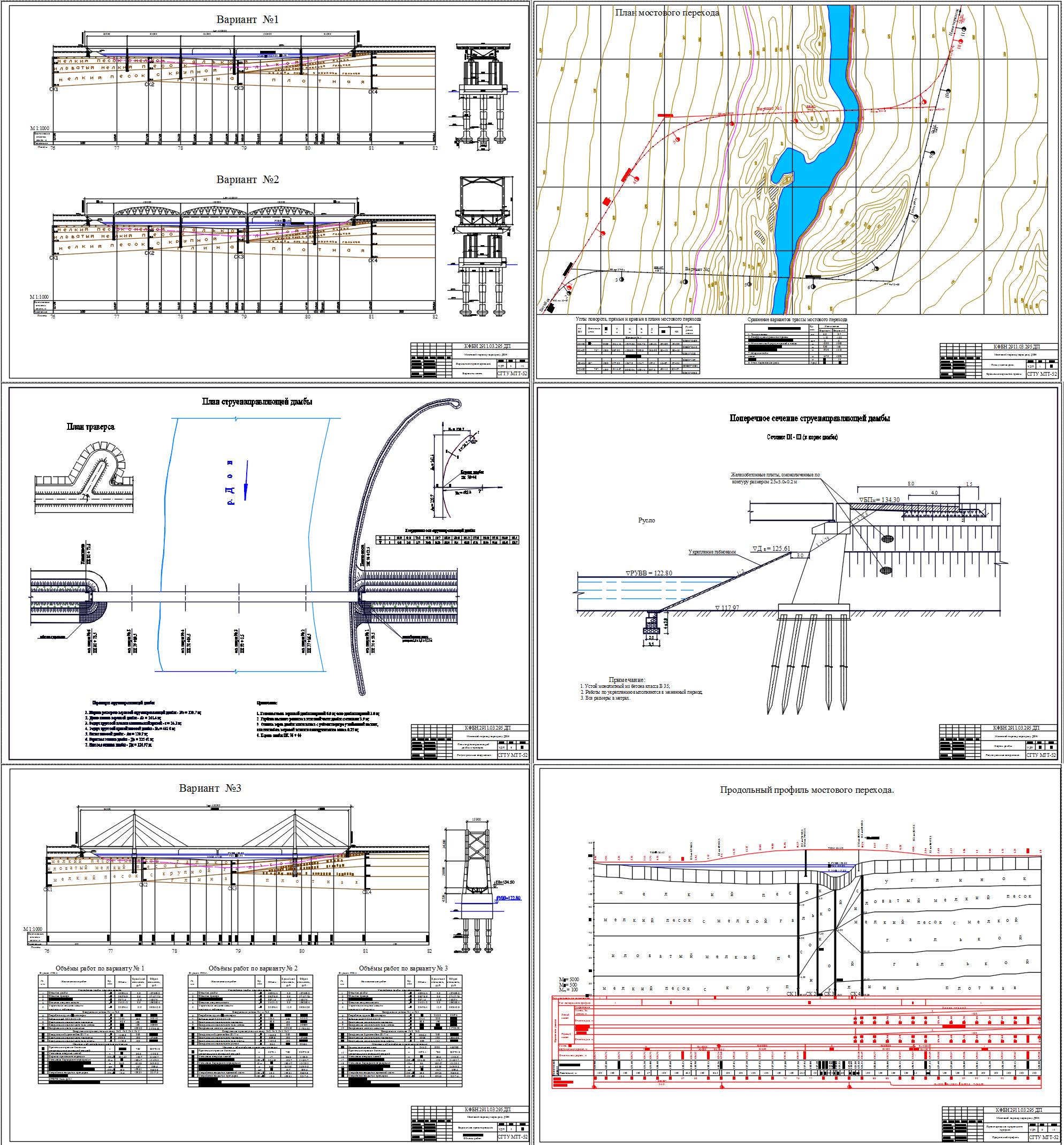

Дипломный проект состоит из 173 страниц пояснительной записки, включающей 10 разделов, 42 таблиц, 42 рисунков и 14 листов чертежей.

Введение…………………………………………………………..………...........8
1. Технические нормативы…………………………………….……..........9
2. Природные условия…………………………………………………......10
2.1. Климат……………………………………………………………............10
2.2. Геологическое строение и грунты………………………………….......13
2.3. Общее описание реки и её водосборного бассейна...............................15
2.4. Описание участка реки и русловых процессов в районе
намечаемого перехода......................................................................................17
3. Выбор места и трассирование перехода...........................................19
3.1. Описание возможных вариантов трассы................................................19
3.2. Экономическое обоснование необходимости
сооружения перехода.......................................................................................22
3.3. Сравнение вариантов трасс по технико-экономическим показателям и выбор варианта перехода......................................................................................25
4. Гидрологические расчёты......................................................................28
4.1. Определение расчётного максимального расхода и соответствующего ему уровня воды....................................................................................................30
4.2. Определение расчётного судоходного уровня воды и других расчётных уровней воды.......................................................................................37
4.3. Характеристики ледового режима реки..................................................40
4.4. Расчёт ветровых волн................................................................................42
5. Назначение и расчёт отверстия моста..............................................48
5.1. Определение величины отверстия моста по нормативному коэффициенту общего размыва дна в отверстии...............................................48
5.2. Распределение расхода воды между частями
живого сечения реки........................................................................................52
5.3. Предварительная конструктивная схема моста и определение отверстия и длины моста......................................................................................55
5.4. Расчёт местного размыва у опор моста...................................................58
5.5. Учёт естественного размыва и определение расчётного уровня размытого дна в отверстии моста........................................................................64
6. Варианты конструкции моста..............................................................68
6.1. Вариант №1................................................................................................68
6.2. Вариант №2................................................................................................75
6.3. Вариант №3................................................................................................80
6.4 Технико-экономическое сравнение вариантов........................................84
7. Подходы к мосту.........................................................................................87
7.1. Продольный профиль мостового перехода............................................87
7.2. Поперечные профили земляного полотна..............................................92
7.3. Назначение типов укрепления откосов насыпей..................................101
8. Регуляционные сооружения................................................................104
8.1. Выбор системы регулирования потока.................................................106
8.2. Струенаправляющие дамбы. Траверсы.................................................108
8.3. Конструкции укрепления откосов и подошв сооружений..................113
9. Организация строительства мостового перехода......................116
9.1. Сводка объёмов работ.............................................................................116
9.2. Снабжение строительными материалами, электроэнергией, водой, сжатым воздухом.................................................................................................117
9.3. Сроки и технологии производства работ..............................................126
9.4. Технологии сооружения подходных насыпей......................................127
9.5. Охрана труда на строительных работах................................................134
9.6. Меры по сохранению окружающей среды. Рекультивация земель...149
10. Сметная документация.......................................................................158
Список литературы.
