1. Проектная документация "Реконструкция мостового перехода на автодороге с. Мотовилово - п. Черемас Арзамасского района Нижегородской области" (шифр № 35/08-22-П) разработана на основании договора № 35/08-22-П от 30.08.2022г. и технического задания (приложения № 2 к нему) в соответствии с действующими нормами, правилами и стандартами РФ.
2. В качестве исходных материалов приняты:
- Технический отчет по результатам инженерно-геологических изысканий шифра № 35/08-22-ИГИ;
- Отчет по обследованию технического состояния строительных конструкций шифра № 35/08-22-ИОП;
- Результаты замеров по месту;
- Материалы фотосъемок.
3. Расчетно-климатические условия:
- климатический район - IIВ;
- температура воздуха согласно СП 131.13330.2020 "Строительная климатология" наиболее холодной пятидневки при
обеспеченности 0,92 = -29°С; абсолютная минимальная температура = - 45°С; расчетная температура наиболее холодных
суток = - 34С;
- снеговой район по карте 1 приложения "Ж" СП 20.13330.2016 - IV, вес снегового покрова - 2,4 кПа;
- ветровой район - I, нормативное значение ветрового давления - 0,23 кПа;
- сейсмичность отсутствует (не более 6 баллов).
4. Объемно-планировочные характеристики объекта:
Существующий мост - деревянный из бревен и досок, соединенных между собой гвоздями, скобами и проволочными скрутками.
В продольном направлении выполнен однопролетным длиной 9,20м и шириной проезда 3,02м. Пролетные строения (балки)
выполнены из шести деревянных бревен диам. 240мм и 300мм.
По двум нижним рядам несущих бревен в поперечном направлении выполнен накат из бревен диам. 100 - 180мм, по которым
в продольном направлении имеется настил из досок толщиной 50мм. Верхние продольные несущие бревна диам. 240мм выполняют
роль отбойников. Опирание бревен на опоры - шарнирное. Береговые опоры (устои) моста выполнены из деревянных свай (бревен диам. 300мм) и кирпичного ростверка.

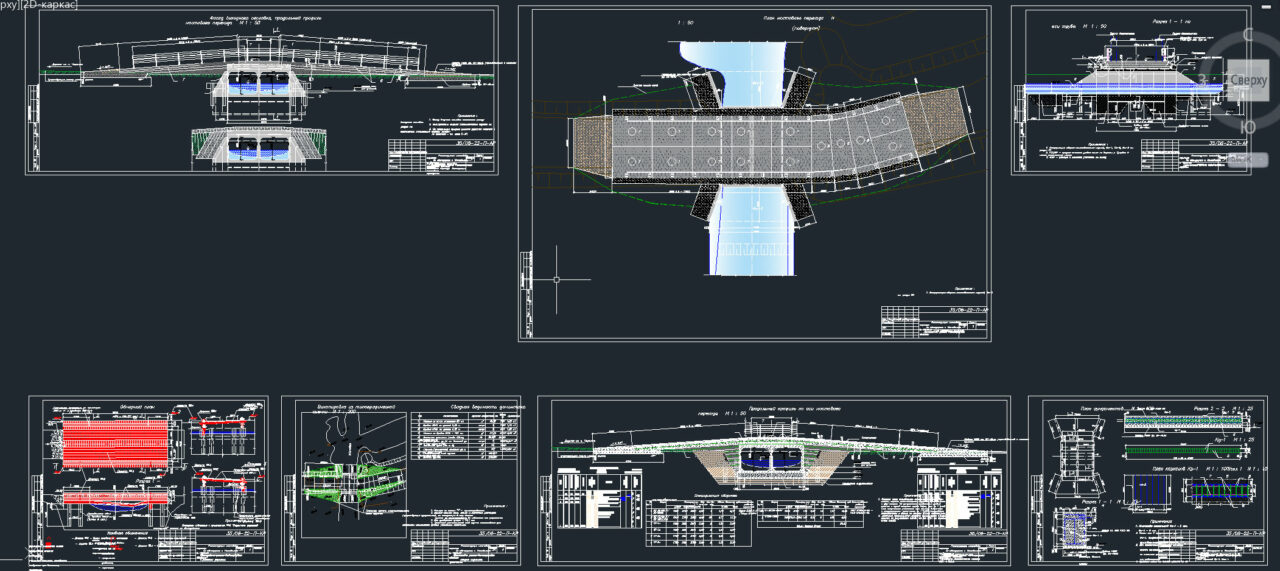

Реконструируемый мостовой переход - с использованием 2-х железобетонных прямоугольных водопропускных труб с отверстием
2,50м х 2,00м (h) с временной нагрузкой НК-80 по ГОСТ Р 56600-2015.
Категория дороги - V по ГОСТ Р 52398-2005 с одной полосой движения шириной 3,50м и полосами безопасности по 0,50м.
Габарит мостового перехода согласно ГОСТ Р 52748-2007 - Г-4,5. В соответствии с п. 5.61 СП 35.13330.2011 тротуар и служебные проходы не устраиваются.
Продольный уклон 0,07 принят на основании табл. 5.3 (п. 5.4) СП 34.133330.2012 для скорости движения 60 км/час.
Мостовые ограждения - односторонние, высотой 1,10м с двумя рядами консолей-амортизаторов.
За относительную отметку 0.000 принята наивысшая отметка верха дорожного покрытия мостового перехода, равная абсолютной отметке 101,22 в Балтийской системе высот.
