Брестский государственный технический университет
Курсовой проект по дисциплине «Проектирование автомобильных дорог, мостов и транспортных сооружений»
На тему «Проект участка автомобильной дороги»
Брест 2019
Исходные данные
‒ топографическая карта М1:25000 (вариант №1);
‒ район проектирования – Брестская область;
‒ грунт рабочего слоя: песок средний;
‒ начальная интенсивность движения – 800 авт./сут;
‒ прирост грузонапряженности – 7 %.
Основная цель курсового проектирования – получение основ знаний по проектированию автомобильных дорог: расчёт основных параметров плана и продольного профиля, выбор оптимального варианта трассы, определение основных точек кривых в плане, а также детальная разбивка кривых малого радиуса с переходной кривой, построение продольного профиля, подсчёт объёмов работ.
Содержание
Введение
Исходные данные
1. Краткая характеристика района проектирования
2. Назначение технической категории и технических нормативов проектирования
2.1 Установление технической категории дороги
2.2 Определение расчетного расстояния видимости
2.3 Определение радиусов вертикальных и горизонтальных кривых
2.3.1 Вертикальные кривые
2.3.2 Горизонтальные кривые
2.4 Расчет ширины проезжей части и дорожного полотна
3 Проектирование плана участка автомобильной дороги
3.1 План трассы автомобильной дороги
3.2 Нанесение вариантов плана трассы
3.3 Подбор радиусов круговых и длин переходных кривых закруглений
3.4 Пикетаж и составление ведомости прямых и кривых
4 Проектирование закругления малого радиуса
5 Проектирование отгона виража
6 Проектирование продольного профиля
6.1 Нанесение исходной информации
6.2 Назначение контрольных точек и руководящих отметок
6.2.1 Пересечение с автомобильными и железными дорогами
6.2.2 Пересечение водотоков
6.2.3 Руководящие рабочие отметки
6.3 Составление вариантов проектной линии
6.4 Проектирование кюветов
6.5 Нанесение геологического профиля
7 Проектирование поперечных профилей
8. Выбор конструкции дорожной одежды
9. Определение объемов земляных работ
9.1 Определение объемов земляных работ
9.2 Определение объемов планировочных и укрепительных работ
Список источников
Приложения

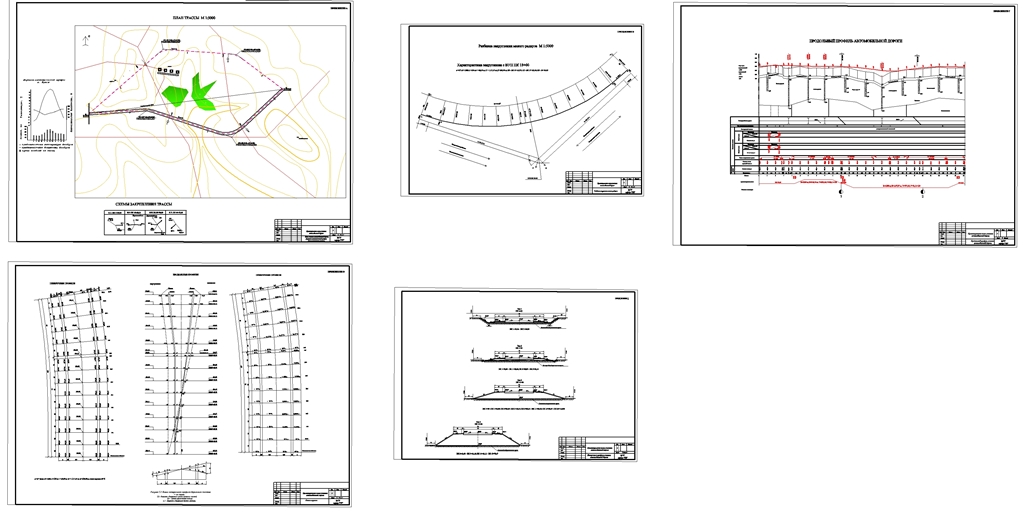

Приложение А. План трассы
Приложение Б. Схема разбивки закругления малого радиуса
Приложение В. Схема отгона виража
Приложение Г. Продольный профиль участка дороги
Приложение Д. Поперечные профили
