Проектирование металлического моста с 1 коробкой

Казанский государственный архитектурно-строительный университет
Кафедра ПЗ
Курсовой проект по дисциплине "Проектирование металлических конструкция"
на тему:"Проектирование металлического моста с 1 коробкой"
Казань 2014

Содержание:
Введение
1. Характеристика района
2. Определение усилий
2.1. Определение усилий от постоянных нагрузок
2.2. Поперечное распределение временной нагрузки
2.3. Продольное распределение временной нагрузки.
3. Определение геометрических характеристик сечения коробчатого пролетного строения
4. Проверка прочности
5. Проверка прочности по приведенным напряжениям
6. Проверка местной устойчивости
7. Изменение сечения
8. Расчет величины температурных деформаций к определению деформационного шва
9. Расчет перильного ограждения
Список использованной литературы

Проект металлического неразрезного моста через Ельниковский овраг в городе Чебоксары разработан на основании задания на курсовое проектирование, выданное преподавателем кафедры “автомобильные дороги, мосты и транспортные тоннели ”.
На основе вариативного проектирования (вариант №1 и вариант №2) выбрано оптимальный вариант проекта моста через Ельниковский овраг в городе Чебоксары.
Проект ведется на основе Варианта №1.
Отверстие моста через реку Обь в округе г. Барнаул перекрыто по схеме 39+59+39 м. Полная длина моста по проезжей части 137м. Габариты моста Г11.5+1х1.5м (2 категория). Пролет 39+59+39 перекрыт неразрезным металлическим коробчатым пролетным строением. Пролетное строение состоит в поперечном направлении из одной металлической коробки и ортотропной плиты. Тротуары на мосту шириной 1.5м с оцинкованным перильными металлическими ограждениями на мосту высотой 1.1м. Барьерное ограждение 11МО/У5 (350)-1,1-2,25-0,56 высотой 1.1м.
Водоотвод осуществляется с помощью водоотводных труб и лотков.
Покрытие проезжей части:
Асфальтобетон высокоплотный мелкозернистый ЩМА - 60мм
Асфальтобетон пористый крупнозернистый ЩМА - 50мм
Гидроизоляция "Мостопласт" (5.5мм)
Коробчатое металлическое пролетное строение

Состав: Определение геометрических характеристик сечения коробчатого пролетного строения, Проверка прочности, Расчет перильного ограждения Язык документа

Софт: AutoCAD Electrical 2015

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование металлического моста с 1 коробкой

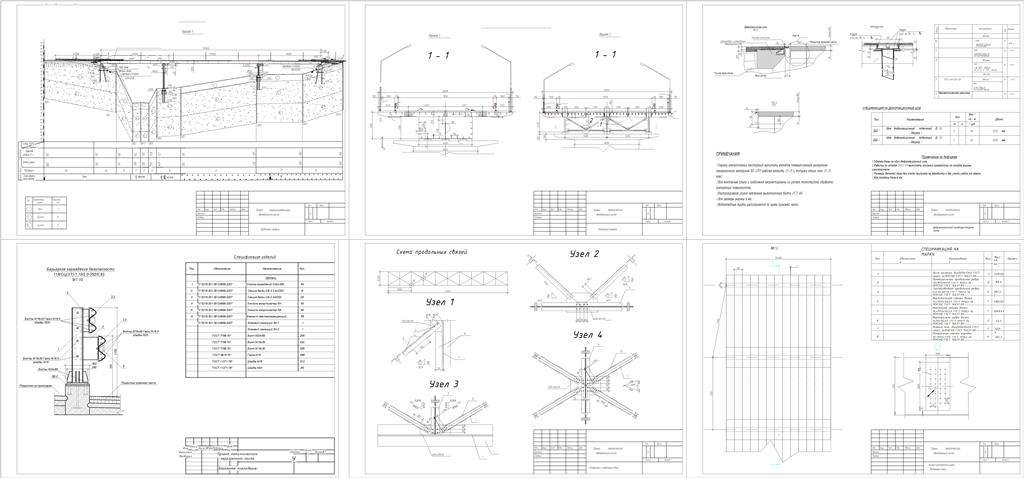

met_mostik.dwg
enzhe_Vosstanovlen.docx
