Проектирование автодорожного моста

Кузбасский Государственный Технический Университет им. Т.Ф, Горбачева
кафедра автомобильных дорог и городского кадастра
Курсовой проект по дисциплине "Основы инженерных сооружений на автомобильных дорогах"
На тему "Проектирование автодорожного моста"
Кемерово 2016

Исходные данные - Район проектирования г.Смоленск

Исходные данные

Категория дороги

Размеры профиля, м

Кр

Толщина льда, м

Длина отверстия, м

Отметка «0», м

Отметка УМВ, м

Отметка УВВ, м

a

b

III

8,0

1,0

1,17

0,56

67,2

148,00

148,70

152,20

Содержание
1. Характеристика природно–климатических условий
2. Проектирование мостового перехода
2.1. Определение расчётного уровня высокой воды
2.2. Морфометрические расчёты
2.4. Расчёт отверстия моста и размыва в русле
3. Проектирование схем моста
3.1. Обработка продольного профиля
3.2. Разбивка отверстия моста на пролеты
3.3. Определение ширины моста
3.4. Опоры путепровода
3.5. Определение размывов
3.6. Назначение глубины заложения фундаментов опор моста
3.7. Определение размещение сваи (свай-оболочек)
3.8. Проектирование продольного профиля
3.9. Технико-экономическое сравнение вариантов моста
4. Расчет пролетного строения
4.1. Постоянные нагрузки на один погонный метр главной балки
4.2. Определение коэффициентов динамичности
4.3. Определение коэффициентов поперечной установки
4.4. Расчетные усилия в сечениях главной балки
5. Заключение
Список литературы

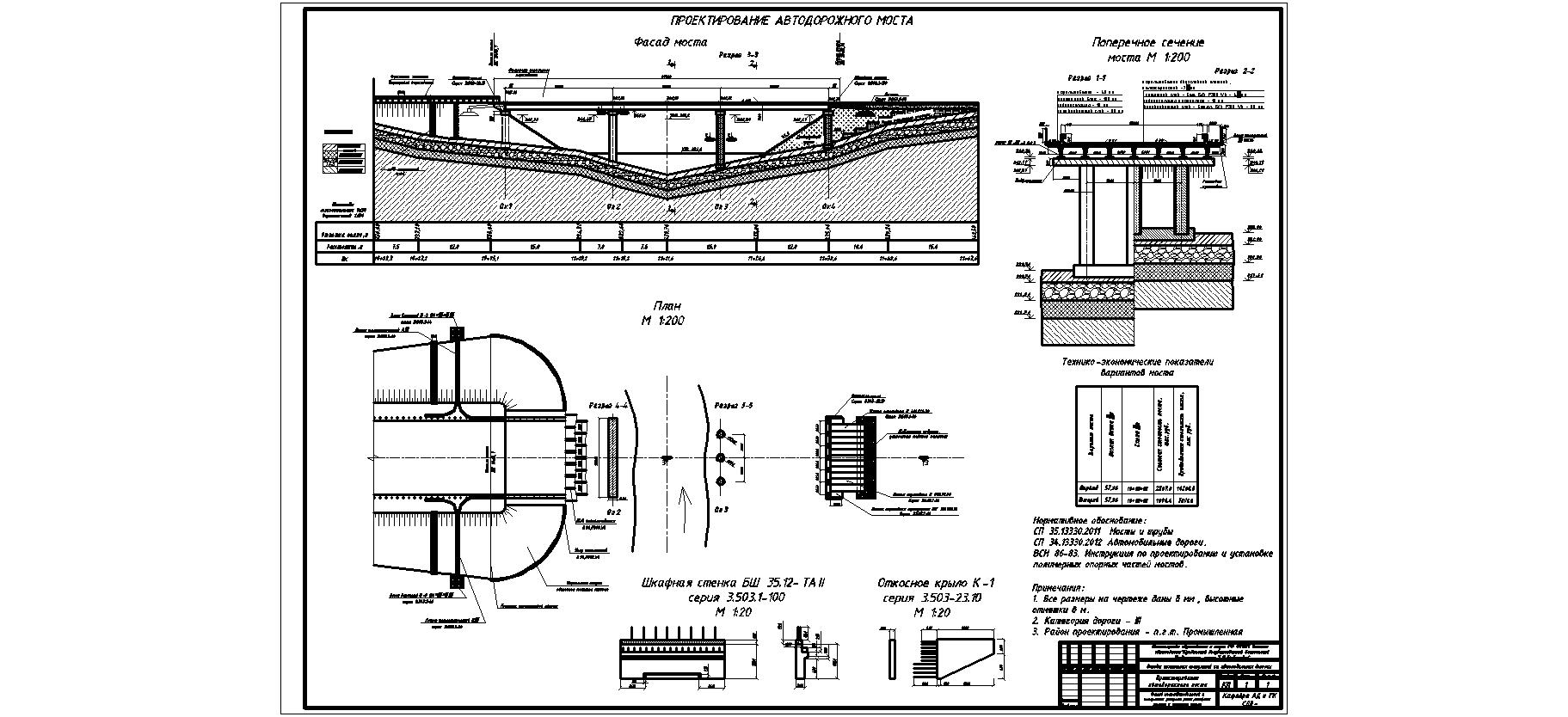

Состав: Фасад моста, продольный и поперечный разрезы,план,шкафная стенка и откосное крыло Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование автодорожного моста

most.dwg
most.docx
