Проект железобетонного автодорожного моста

Казанский государственный архитектурно-строительный университет
Кафедра автомобильных дорог, мостов и транспортных тоннелей.
Курсовой проект по дисциплине " Железобетонный мосты"
На тему: "Проектирование железобетонного моста"

В данном проекте рассматривается проектирование железобетонной балки таврового сечения, сбор нагрузок, подбор арматуры и тд.

Исходные данные на проектирование:
1. Длина главной балки – 18 м;
2. Бетон тяжелый класса В35; Mpз= 300; W6
3. Рабочая арматура:
- обычная - класса А-II ГОСТ 5781-82

4. Ездовое полотно:
• Плотный мелкозернистый асфальтобетон: =40 мм; =22.6 кН/м3
• Плотный мелкозернистый асфальтобетон: =40 мм; =22.60 кН/м3
• Защитный слой бетона: =60 мм; =23.50 кН/м3
• Гидроизоляция – =10 мм; =14.70 кН/м3
• Выравнивающий слой бетона: =30 мм; =23.50 кН/м3
• Железобетонная плита проезжей части: =180 мм; =24.50 кН/м3
Сбор нагрузок на 1м2 проезжей части

Состав: Проект железобетонного моста Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проект железобетонного автодорожного моста

Готовый жб.doc
Жб.bak

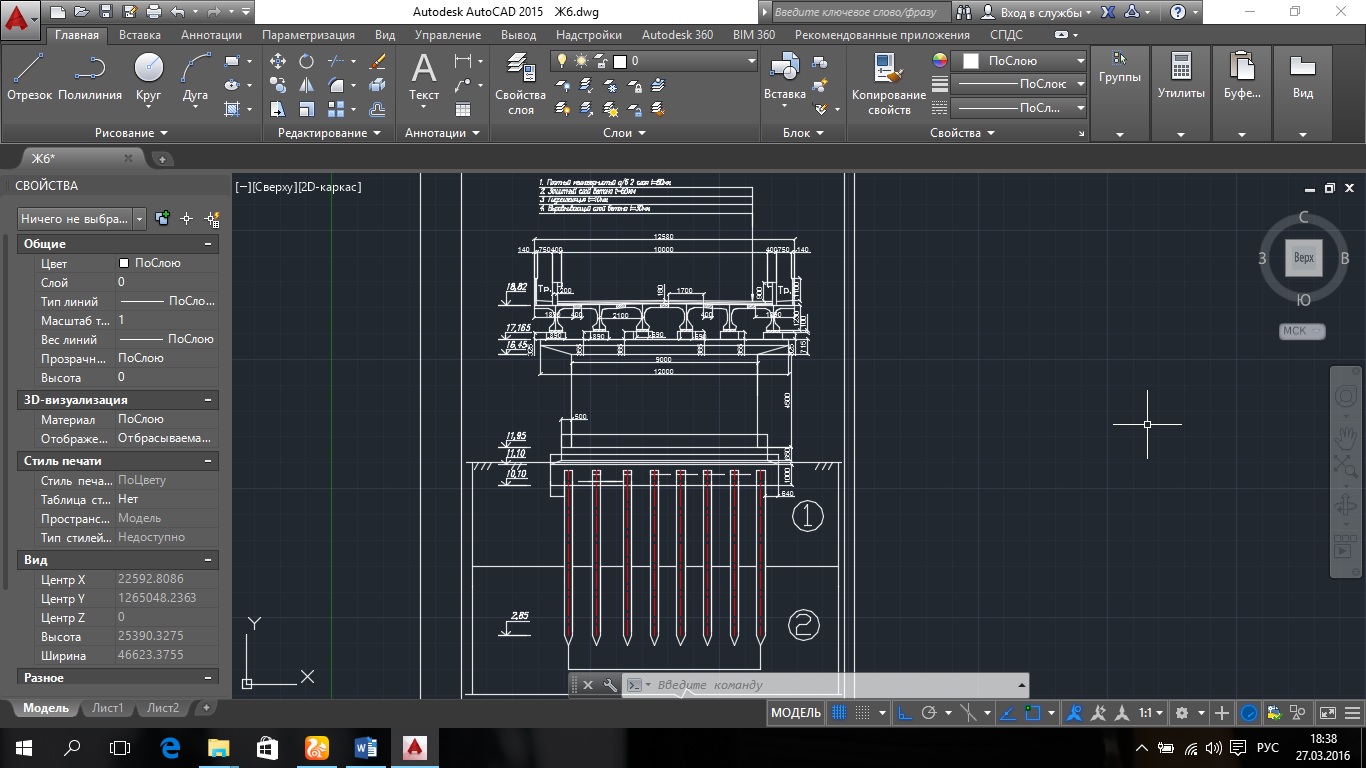

Жб.dwg
