Проект металлического автодорожного моста

Саратовский государственный технический университет им. Ю.А. Гагарина
Кафедра транспортное строительство
Курсовой проект по дисциплине: "Проектирование металлических мостов"
На тему: Проект металлического автодорожного моста,
Саратов 2017.

В соответствие с заданием, требуется запроектировать конструкцию металлического моста, расположенного на дороге I технической категории и произвести подробный расчёт его основных элементов. Пролётное строение моста запроектировано под каждую очередь движения с Г–11,5 + Т–1,5.
Оглавление
ВВЕДЕНИЕ 3
1. ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ 4
1.1. Вариантное проектирование 7
Описание варианта №1 7
Описание варианта №2 16
Описание варианта №3 23
2. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ 31
2.1. Экономический показатель 32
2.2. Эксплуатационный показатель 32
2.3. Технический показатель 33
2.4. Производственный показатель 33
2.5. Архитектурный показатель 34
3. РАСЧЁТНАЯ ЧАСТЬ 34
3.1. Расчёт главной балки пролётного строения 34
3.1.1. Сбор постоянных нагрузок на балку 34
3.1.2. Определение КПУ от временных нагрузок А14, А14+толпа и НК–100 35
3.1.3. Определение нормативных и расчётных усилий от постоянных нагрузок 36
3.1.4. Определение нормативных и расчётных усилий от временной нагрузки НК–100 37
3.1.5. Определение нормативных и расчётных усилий от временной нагрузки А14+толпа 38
3.1.6. Определение нормативных и расчётных усилий от временной нагрузки А14 без толпы 40
3.1.7. Определение нормативных и расчётных усилий от постоянных и временных нагрузок 41
3.2. Определение эффективной ширины поясов балки пролётного строения 41
3.3. Определение геометрических характеристик приведённых сечений 44
3.3.1. Определение геометрических характеристик опорного сечения 44
3.3.2. Определение геометрических характеристик в середине пролёта 47
3.4. Проверка прочности главной балки 51
3.4.1. Проверка прочности по нормальным напряжениям 51
3.4.2. Проверка прочности по касательным напряжениям 53
3.4.3. Проверка прочности по приведённым напряжениям 55
3.5. Расчёт главной балки на местную устойчивость 57
3.5.1. Расчёт на устойчивость первого отсека главной балки 57
3.6. Расчёт ортотропной плиты 61
3.6.1. Расчёт продольного ребра 63
3.6.2. Расчёт поперечной балки 66
3.7. Проверка жёсткости пролётного строения 68
СПИСОК ЛИТЕРАТУРЫ 70

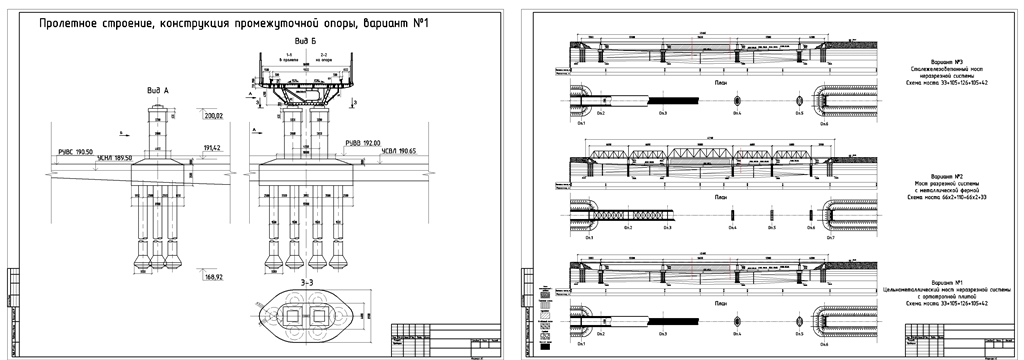

Состав: Вариантное проектирование Язык документа
