Проектирование участка автомобильной дороги IV-й категории

Пермский строительный колледж
Специальность 08.02.05 «Строительство и эксплуатация автомобильных дорог и аэродромов»
Курсовой проект по дисциплине МДК 01.01 Изыскания и проектирование автомобильных дорог и аэродромов
На тему «Проектирование участка автомобильной дороги IV-й категории»
Пермь 2021

Содержание
Введение 4
1. Характеристика природно-климатических условий проектирования. 5
1.1. Климатические условия. 5
1.2. Топографические условия. 7
1.3. Геологические условия. 8
1.4. Гидрологические условия. 10
1.5. Экологические условия. 11
2. Техническая характеристика проектируемого участка автомобильной дороги. 13
3. План трассы. 15
3.1. Элементы плана трассы. 15
3.2. Характеристика плана трассы. 23
3.3. Сравнение вариантов трассы. 23
4. Дорожная одежда. 26
4.1. Расчетные нагрузки. 26
4.2. Расчетная влажность грунта рабочего слоя. 27
4.3. Конструкция дорожной одежды. 28
4.4. Осушение дорожной одежды. 29
4.5. Морозостойкость дорожной одежды. 30
4.6. Прочность дорожной одежды по критерию упругого прогиба. 31
4.7. Прочность дорожной одежды по критерию сдвигоустойчивости подстилающего грунта и слабосвязных слоев. 33
4.8. Прочность дорожной одежды по критерию сопротивления монолитных слоев усталостному разрушению от растяжения при изгибе. 35
4.9. Прочностные характеристики конструкции дорожной одежды. 37
4.10. Объемы конструктивных слоев рабочей одежды 40
5. Искусственные сооружения. 43
5.1. Максимальный расход стока ливневых вод. 43
5.2. Максимальный расход стока талых вод. 43
5.3. Характеристики искусственных сооружений. 44
6. Продольный профиль. 47
6.1. Руководящие и контрольные отметки проектной линии. 47
6.2. Элементы продольного профиля. 48
6.3. Характеристика продольного профиля. 57
7. Земляное полотно. 58
7.1. Характеристики поперечных профилей. 58
7.2. Характеристики поверхностного дорожного водоотвода. 58
7.3. Объемы земляных работ. 59
7.4. Площадь укрепления откосов земляного полота. 62
7.5. Площадь планировки и укрепления водоотводных канав. 63
7.6. Площадь полосы отвода и рекультивации. 64
Заключение 67
Список использованной литературы 69

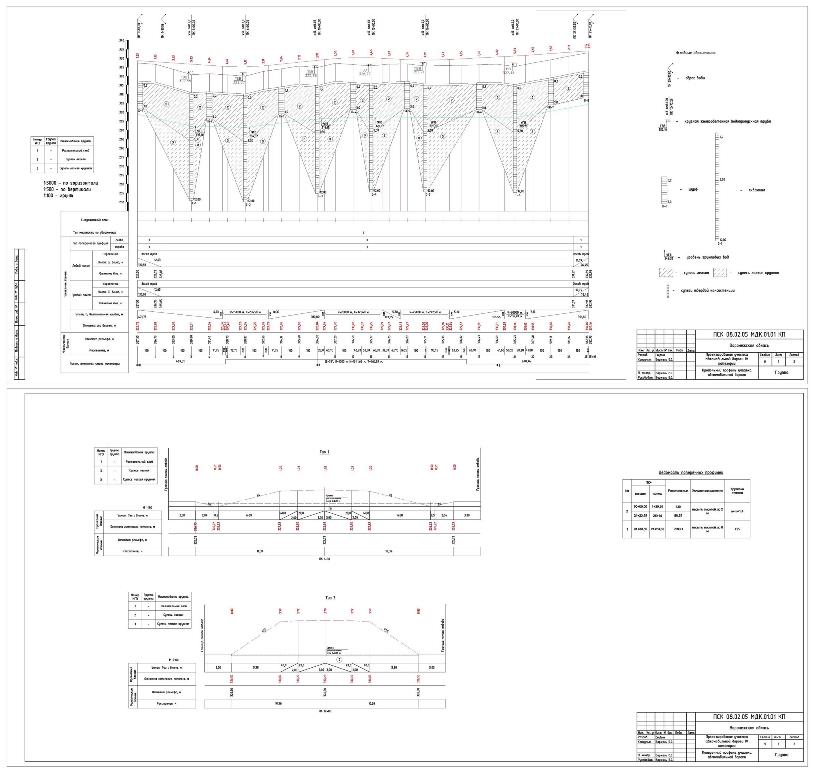

В чертежах находятся профиль дороги и поперечные разрезы.

Исходные данные для проектирования:
1. Район проектирования: Воронежская область
2. Техническая категория дороги: IV
3. Тип местности по характеру увлажнения: 1
4. Глубина залегания грунтовых вод: 3,7 м
5. Грунтовые условия: растительный слой 0,20 м; супесь легкая 5,10 м; супесь легкая крупная 6,70 м
6. Перспективная интенсивность движения: 1241 авт/сут
7. Ежегодный прирост интенсивности: 4 %
8. Перспективный состав транспортного потока:
Легковые автомобили - 42%
- Двухосные грузовые автомобили малой грузоподъемности (до 2 т.) - 15%
- Двухосные грузовые автомобили средней грузоподъемности (до 6 т.) - 12%
- Трёхосные грузовые автомобили большой грузоподъемности (до 8 т.) - 7%
- Трёхосные грузовые автомобили большой грузоподъемности (до 14 т.) - 5%
- Двухосная грузовые автомобили средней грузоподъемности с прицепом (до 12 т.) - 5%
- Двухосные седальные тягачи с полуприцепом (до 20 т.) - 9%
- Трёхосные седальные тягачи с полуприцепом (до 30 т.) - 2%
- Автобусы средней вместимости - 3%
9. Тип дорожной одежды: капитальная
10. Топографическая карта: М 1:10000
