Проектирование железобетонного моста

Тамбовский государственный технический университет
Кафедра городское строительство и автомобильные дороги
Курсовая работа по дисциплине "Мосты, тоннели и инженерные сооружения в транспортном строительстве"
На тему:"Проектирование железобетонного моста"
Тамбов 2019

Исходные данные: Габарит моста Г9.5+5+Г9.5, длина балки 12 м, класс бетона Б35, класс арматуры А400.
В данной курсовой работе было запроектировано 2 варианта балочного железобетонного моста, пролётом 12 м и 18 м. Один из вариантов рассчитали на временные нагрузки НК и АК. Подобрали балку по серии 3.503.1-73. Для балки пролетного строения подобрали арматуру и проверили на действие изгибающих моментов.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 2
1 Исходные данные 3
2 Описание и сравнение вариантов моста 4
3 Расчет плиты проезжей части железобетонного пролетного строения 5
3.1 Расчет на временную нагрузку АК 8
3.2 Расчет на временную нагрузку НК. 10
3.3 Определение необходимого количества арматуры для плиты проезжей части и обоснование её расстановки. 12
4 Расчет прочности сечения плиты на действие поперечных сил. 16
5 Прочность по наклонному сечению. 18
6 Расчет по раскрытию трещин. 20
7 Определение усилий в главных балках пролетных строений от постоянных и временных нагрузок. 23
7.1 Усилия от постоянных нагрузок 23
7.2 Усилия от временных подвижных вертикальных нагрузок. 26
8 Суммарные нормативные и расчетные усилия 32
9 Расчет нормального сечения балки 33
10 Определение мест отгиба стержней в ребре балки. 35
11 Расчет прочности наклонных сечений на действие поперечных сил. 38
12 Расчет наклонных сечений с учетом поперечной арматуры: 39
13 Расчет наклонных сечений по изгибающему моменту. 41
14 Расчет бетона на трещиностойкость. 42
15 Расчет жёсткости балки. 42
ЗАКЛЮЧЕНИЕ 45
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 46

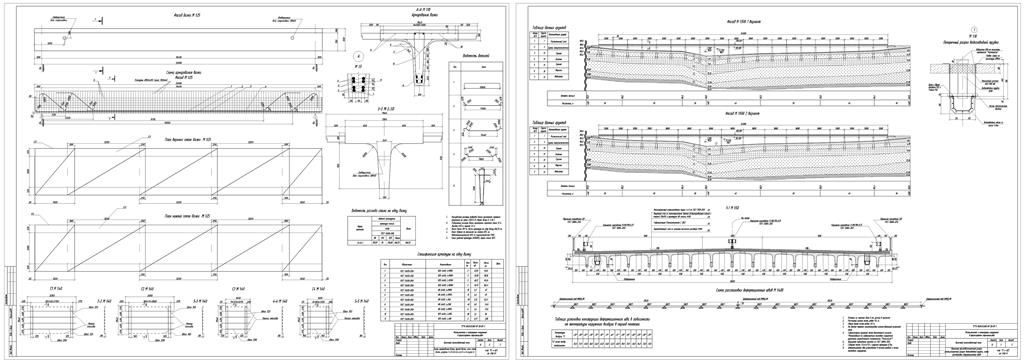

Состав: Варианты фасадов,поперечный разрез моста,поперечный разрез водоотводной трубки, схема расстановки деформационных швов .Схема армирования балки, фасад балки, план сеток балки, разрезы 1-1,2-2,3-3,4-4,5-5 и А-А,узел А Язык документа

Софт: AutoCAD 2016
