Проектирование моста 120м

Воронежский государственный архитектррно строительный университет
Кафедра ПАДиМ
Курсовой проект по дисциплине Проектирование спец. сооружений
На тему Проектирование мостов
Воронеж 2013

В данном курсовом проекте ведется расчет мостового сооружения на нормативную нагрузку.
Проектируемый мост расположен над судоходной рекой 7 класса и по ГОСТ 26775-97 имеет габарит по высоте не менее 7 м. Устраиваем два судоходных пролета

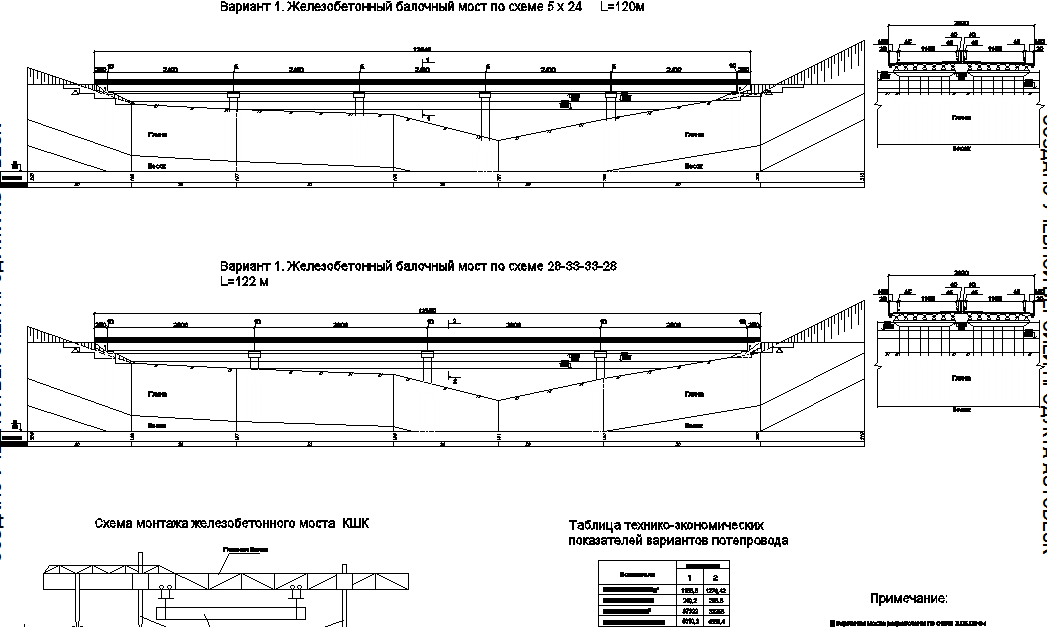

Первый вариант представляет собой железобетонный балочный мост, устраиваемый по схеме 5*24 общей длинной моста Lм = 120 м. Промежуточные опоры моста – трех столбчатые на буронабивных сваях. Устои козлового типа, укрепление конусов насыпей подходов производится железобетонными плитами. Балки пролетного строения – ребристые с каркасной арматурой (28м).
Второй вариант представляет собой железобетонный балочный мост, устраиваемый по схеме 28+33+33+28 общей длиной моста Lм = 122 м. Промежуточные опоры моста – трех столбчатые на буронабивных сваях. Устои козлового типа, укрепление конусов насыпей подходов производится железобетонными плитами. Балки пролетного строения главного пролета (33м) – ребристые с каркасной арматурой , балки пролетного строения крайних пролетов (28м) - ребристые с каркасной арматурой.

Состав: Опоры, Варианты, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование моста 120м

1\1.docx
1\1.dwg
