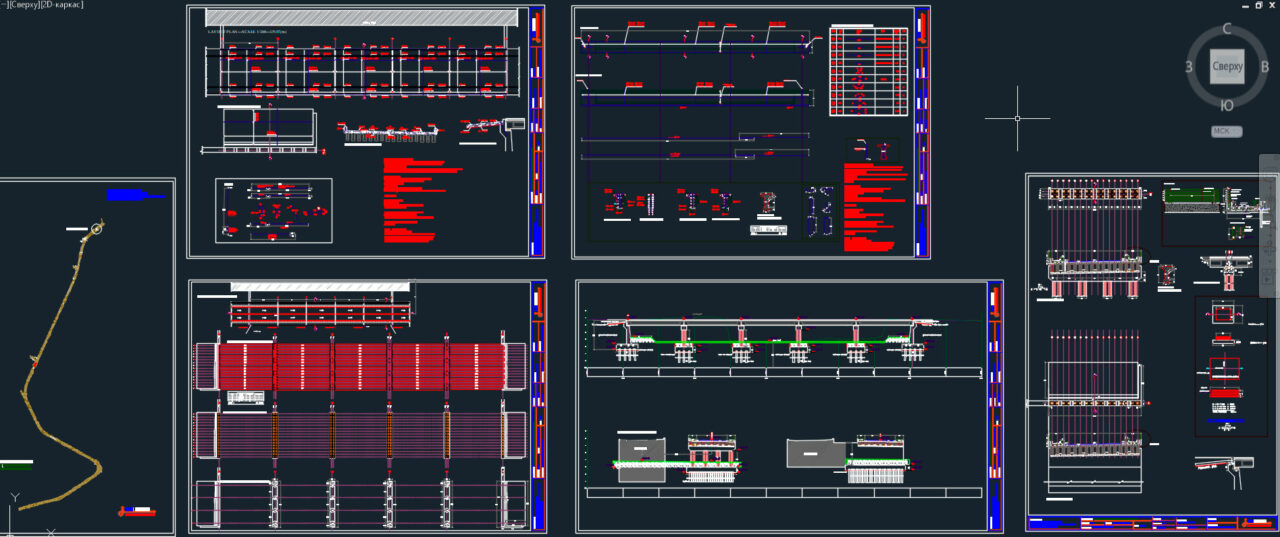

Дукан - Чваркурна, дорога с двусторонним движением Мост № -7- (мост Чваркурна) Курдистан Zhiar Company
Геометрия пролетного строения моста:
Железобетонное перекрытие опирается на простые сборные пролетные балки.
Пролет: два пролета при длине опор 16м, ширина: 12,9 м, наклон: 0 градусов, шаг балок: 0,8 м/ц.
Тип балки: двутавровая, глубина 110 см, ширина верхней полки 80 см и ширина нижней полки 40 см.
Вылет: 0,45 м от осевой линии ригеля до конца свеса.
Свойства материала:
сборные балки:
начальная прочность при перемещении, f'ci=30 МПа.
28-дневная прочность, f'c=30МПа
Плита палубная, f'c=30МПа
Подструктуры:
Колонны, колонны, фундаменты f'c=30МПа
Цилиндр (длина 150x300) (fc') = 0,85 x куб (150x150x150) (fcu)
fy = 415 МПа
минимальное покрытие:
Плита палубная 25 мм
Крышка колонны, колонна, другой элемент = 50 мм
опора и основание = 75 мм.
Допустимая несущая способность грунта, проверенная 17 тонн/м² на всю скважину.
Собственная нагрузка: Вес бетонного блока = 24 кН/м³.
вес изнашиваемого узла=25 кН/м³
Толщина плиты перекрытия=200мм.
Поверхностный износ = 60 мм
