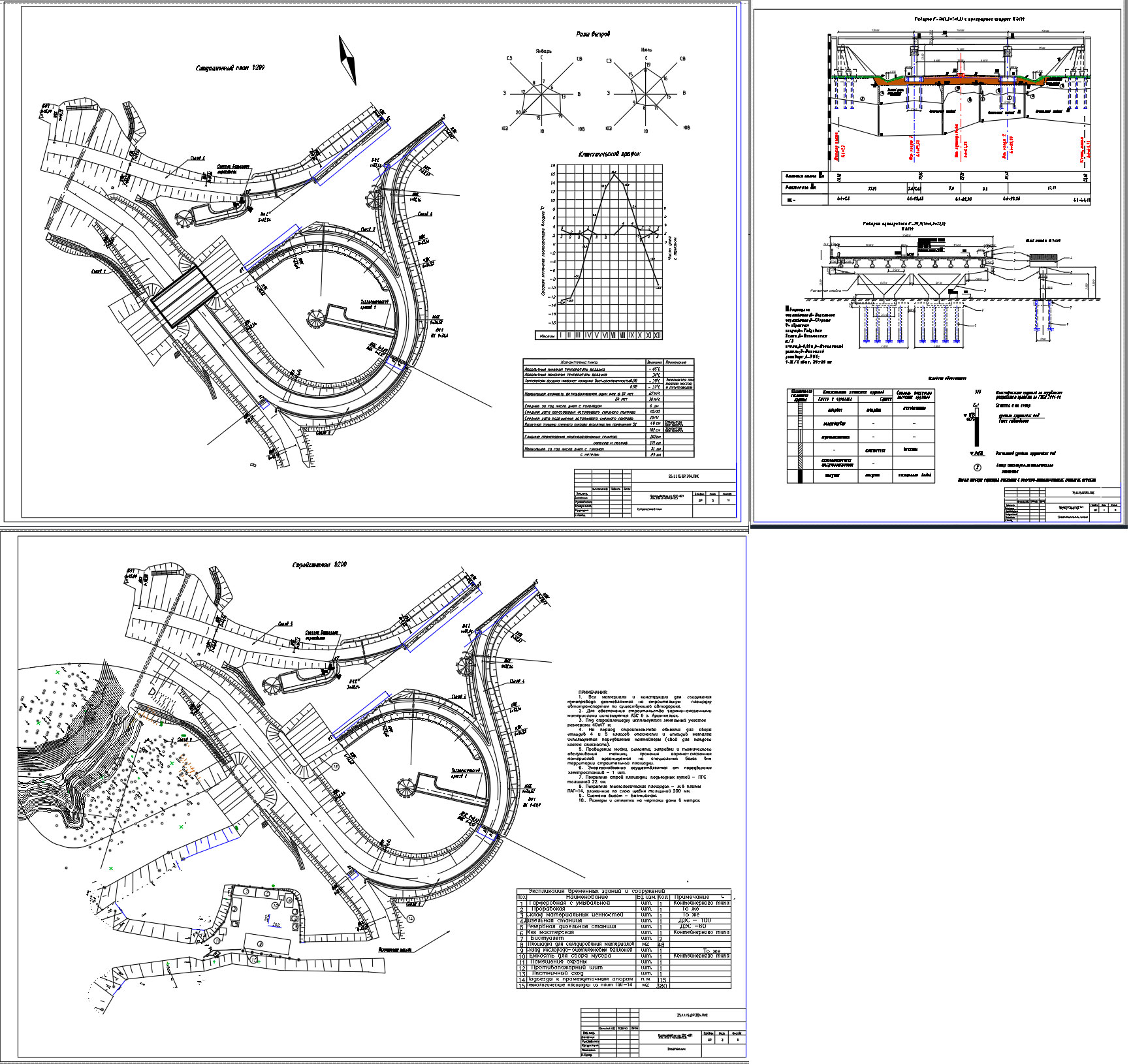

Ситуационный план моста

Северный (Арктический) Государственный Университет
Кафедра автомобильных дорог и строительного производства
Фрагмент диплома, только 3 чертежа как на картинке предварительного просмотра
Архангельск 2014

Проектирование путепровода через а/д Архангельск-Васьково на км1217+621
Реконструируемый участок автомобильной дороги М-8 «Холмогоры» административно расположен на территории Исакогорского округа г. Архангельска и Приморского района Архангельской области.
Начало трассы ПК 0+00 соответствует км 1213 автомобильной дороги М-8 «Холмогоры» Москва – Ярославль – Вологда – Архангельск. Конец трассы ПК 128+62,79 основного хода соответствует км 0+787,7 автомобильной дороги Архангельск – Северодвинск. Конец трассы примыкания к транспортной развязке №4 ПК2+23,55 соответствует км 1226+221,7 автомобильной дороги М-8 «Холмогоры» Москва – Ярославль – Вологда – Архангельск. Проектируемый путепровод через а/д Архангельск-Васьково находится на ПК46+21 строящегося участка соответствует км1217+621 автомобильной дороги М-8 «Холмогоры» Москва – Ярославль – Вологда – Архангельск.
