Проект реконструкции моста 67,1м

Природные условия характеризуются следующими условиями:
-климатический район-IV-Г
-дорожно-климатическая зона-V
-район по весу снегового покрова-I
-район по толщине стенки гололеда -II
-район по давлению ветра -III
-грунты обычные, содержащие супесь вкрытой мощностью 2,5 песок пылеватый вскрытой мощностью 10,0 и более.
-нормативная глубина промерзания грунта:суглинок 1,09м,песок мелький 1,33м.
-коррозийная активность грунтов по отношению к железу и свинцу - средняя; алюминию-высокая
-по химическому составу водной вытяжки грунтов слабоагресивно к бетонам W8 по водопрониц. сульфатостойкой цементе
-сейсмичность района составляет - 5 баллов (по шкале Рихтера) согласно СНиП РК 8.02.-05-2002;

1.Основные параметры:
Схема моста - 1х12
Общая длина моста с подходами -67,1м
Длина пролетного строение -12м
Длина крепление канала - 19,2м
Габарит моста - Г-6,5+2х0,75
Временные вертикальные нагрузки - А-14, НК-120 (от большегрузных средств)
Общая ширина моста -9,2м
В.т.ч. ширина проезжей части -6,5м из 1 полос движения.
Покрытья проезжей части - асфальтобетонные
Категория дороги - IV
Конструктивные решения приняты с учетом обеспечение надежности и прочности строительных конструкций.Расчеты по определению предельных нагрузок на свай,несущих способности свай,их длин и количества с учетом инженерно-геологических условиймостового перехода выполнены по СТ РК 1380-2005 и СНиП РК 5.01-03-2002.

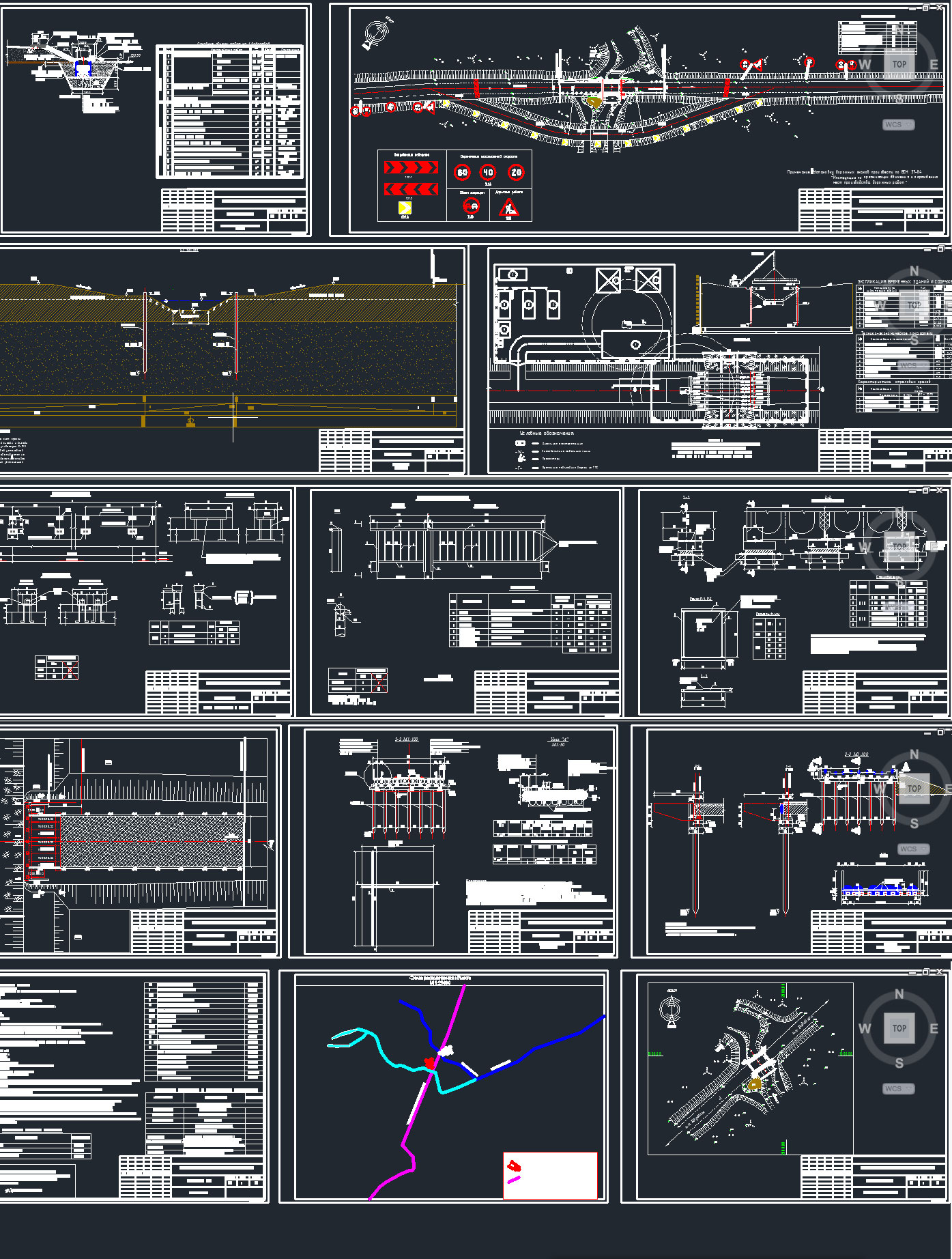

Состав: Общий вид моста, Ситуационный план, План подходов, Объемы демонтажных работ, План, Разрез 1-1, Основные объемы работ, Плановый расположение плит, Дорожные знаки, Спецификация Язык документа

Софт: AutoCAD, DWG

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проект реконструкции моста 67,1м

Мост Актам-2007.dwg
