Чертеж автодорожного моста на четыре пролета

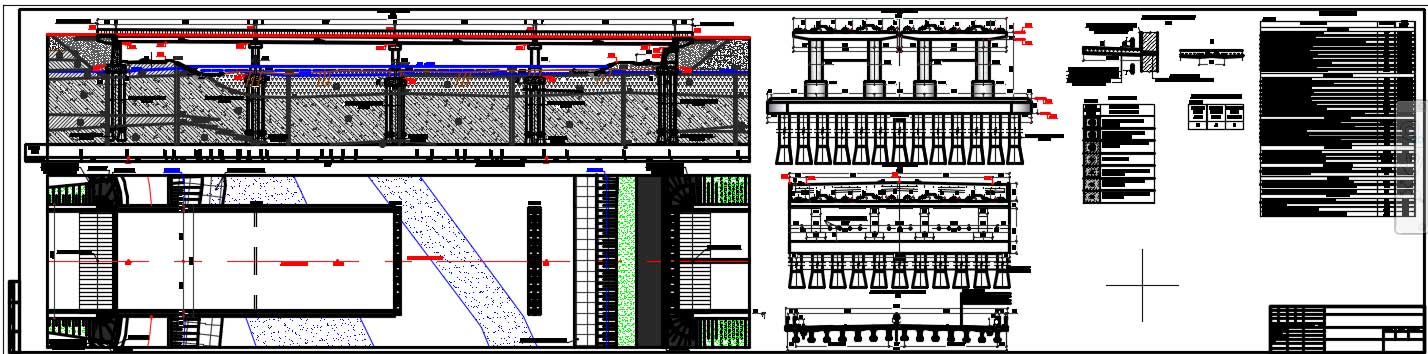

Реконструкция автодорожного моста через реку, пересечение 90 градусов, четыре пролета по 33м, общая длинна 142240. На чертеже показан разрез по оси, опоры моста, план, узлы

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD 12

Каталог / Строительство / Мосты, тоннели, дороги / Чертеж автодорожного моста на четыре пролета

Просмотр файлов
Общий вид автодорожного моста.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 119
