Сборник чертежей вантовых мостов

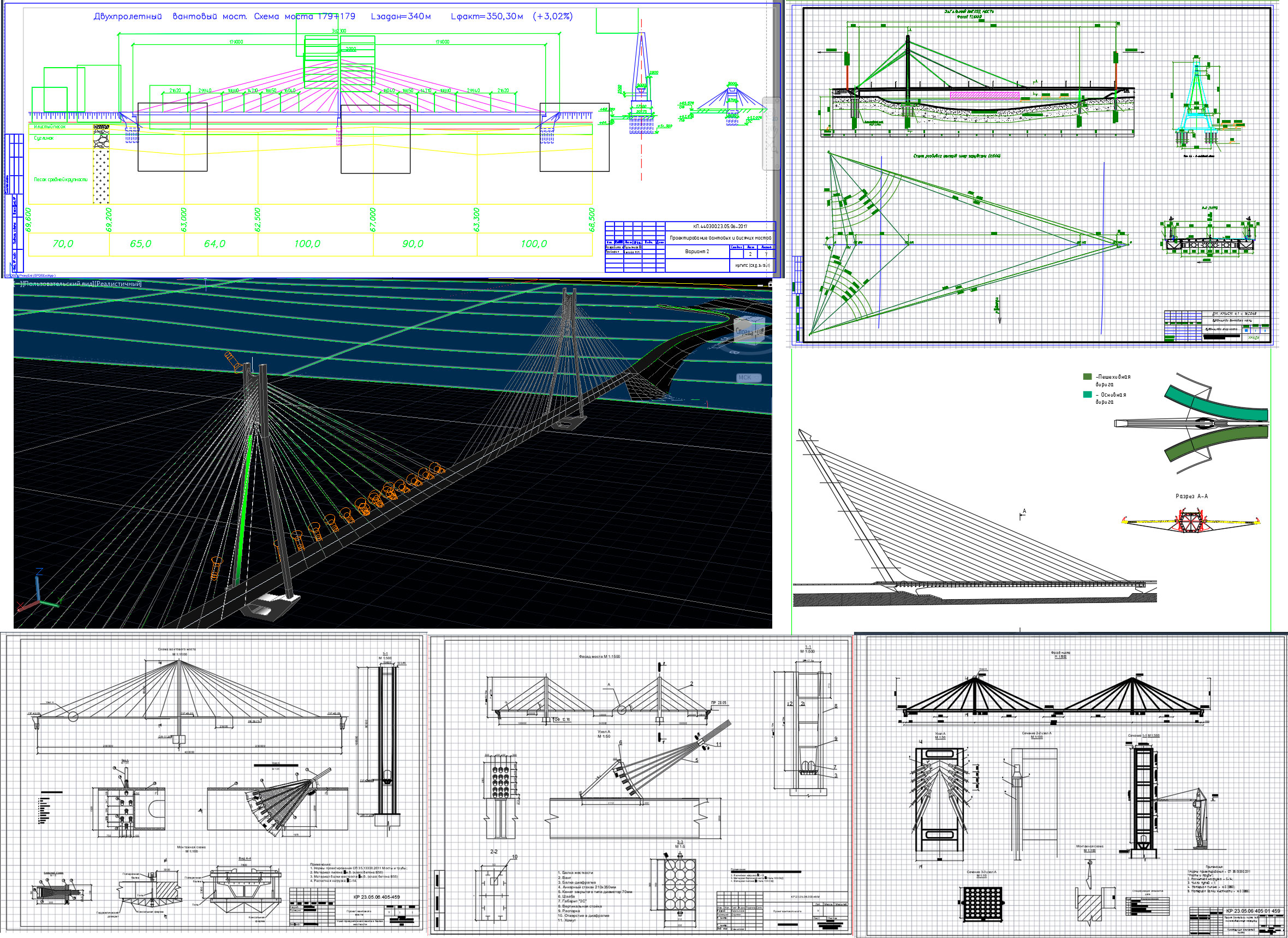

В архиве представлено 6 схем мостов через заданный продольный разрез и одна 3D модель:
Мост Аламильо

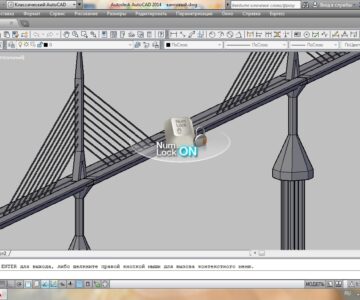

3D Модель вантовый мост
Двухпролетный вантовый мост. Схема моста 179+179 Lзадан=340м Lфакт=350,30м (+3,02%)
Вантовый мост 468,66 м; Пролетная схема моста 84,51 м + 300 м +63,350 м; Подмостовой габарит соответствует IV классу водного пути, шириной 120 м, высотой 12 м.
Вантовый мост трехпролетная 100х240х100;
Схема вантового моста 200 + 230

Основными конструкциями внеклассных мостов служат вантовые мосты, для которых реализуется принцип сосредоточение значительных усилий в растянутых элементах (вантах, кабелях) из высоко прочной стали и важнейший принцип совмещении функций элементов балок жёсткости , что открывает возможность для получения экономически эффективных инженерных решений в области рассматриваемых мостовых систем.
Вантовые системы позволяют перекрывать большие пролёты, можно даже сказать гигантские по сравнению с другими системами мостов.
Существенной особенностью данных систем является большое разнообразие конструктивных форм, что позволяет проектировать оптимальные варианты по техническим и экономическим показателям.
К недостаткам вантовых систем относят меньшую жёсткость по сравнению с мостами других систем, большая восприимчивость к нарастанию колебаний под действием динамических нагрузок.
