2-ух пролетный мост

0
27
1825
1
0
300

Мостовой железобетонный переход через не глубоко водную реку.
Общие указания
Район строительства характеризуется следующими климатическими характеристиками:
- минимальная температура воздуха (град.) -56;
- средняя температура воздуха наиболее холодных суток (град.) с обеспеченностью 0.98 -50;
- максимальная температура воздуха (град.) +35;
- максимальная скорость ветра ( м/сек ) 22.5.
Климатические данные для проектирования использованы по данным метеонаблюдений по п. Чара.
Разработанная документация выполнена в "северном исполнении" для зоны А, в которой средняя температура воздуха наиболее холодных суток с обеспеченностью 0.98, может быть до минус 50 градусов.
4. Конструкции моста расчитаны на сейсмические воздействия до 9 баллов включительно.
Серия переработана для автомобильной нагрузки А14 и колесной Н14, соответствующих СП 13330.2011 (увеличена высота балок на 300 мм). Для возможности эксплуатации конструкции при сейсмическом воздействии интенсивностью до 9 баллов включительно, в чертежах разработаны технические решения по дополнительному закреплению пролётного строения на опорах.
6. Конструкция пролетного строения
6.1. Пролетное строение Lp=42 м в поперечном сечении имеет две сварные главные балки двутаврового сечения со сплошной стенкой высотой 2780 мм. Расстояние между главными балками 7600 мм.
6.2. По оси пролетного строения расположена продольная сварная балка (прогоон) двутаврового сечения, опирающаяся на поперечные связи.
6.3. Поперечные связи запроектированы в виде плоских сварных ферм с треугольной решеткой, прикрепляемых к поперечным ребрам жесткости главных балок с шагом 5,25 м.
6.4. Продольные связи - крестовой системы, с дополнительными распорками расположены на расстоянии 290 мм от нижних поясов главных балок. Диагонали продольных связей запроектированы в виде сварных тавров. С целью повышения пространственной жесткости металлоконструкций пролётного строения в процессе монтажа, запроектированы верхние продольные связи (на длине двух панелей с растоянием по 5250 мм в каждую сторону от середины пролётного строения), соединяющие верхние распорки поперечных связей с главными балками.
6.5. Главные балки пролетного строения разбиты на монтажные блоки длиной 21300 мм. Для труднодоступных районов строительства допускается разбивка главных балок на четыре монтажных блока длиной 10500 мм и 10800 мм.
6.6. Монтажные стыки главных балок запроектированы на высокопрочных болтах диаметром 22 мм.


Сообщить о проблеме
Автор
user-avatar Andreiiiii
Дата
28.07.2017
Язык
Русский
Состав
КЖ, ИС, КМ
Софт
AutoCAD 2007 Как открыть?
Отзывов пока нет
Задать вопрос

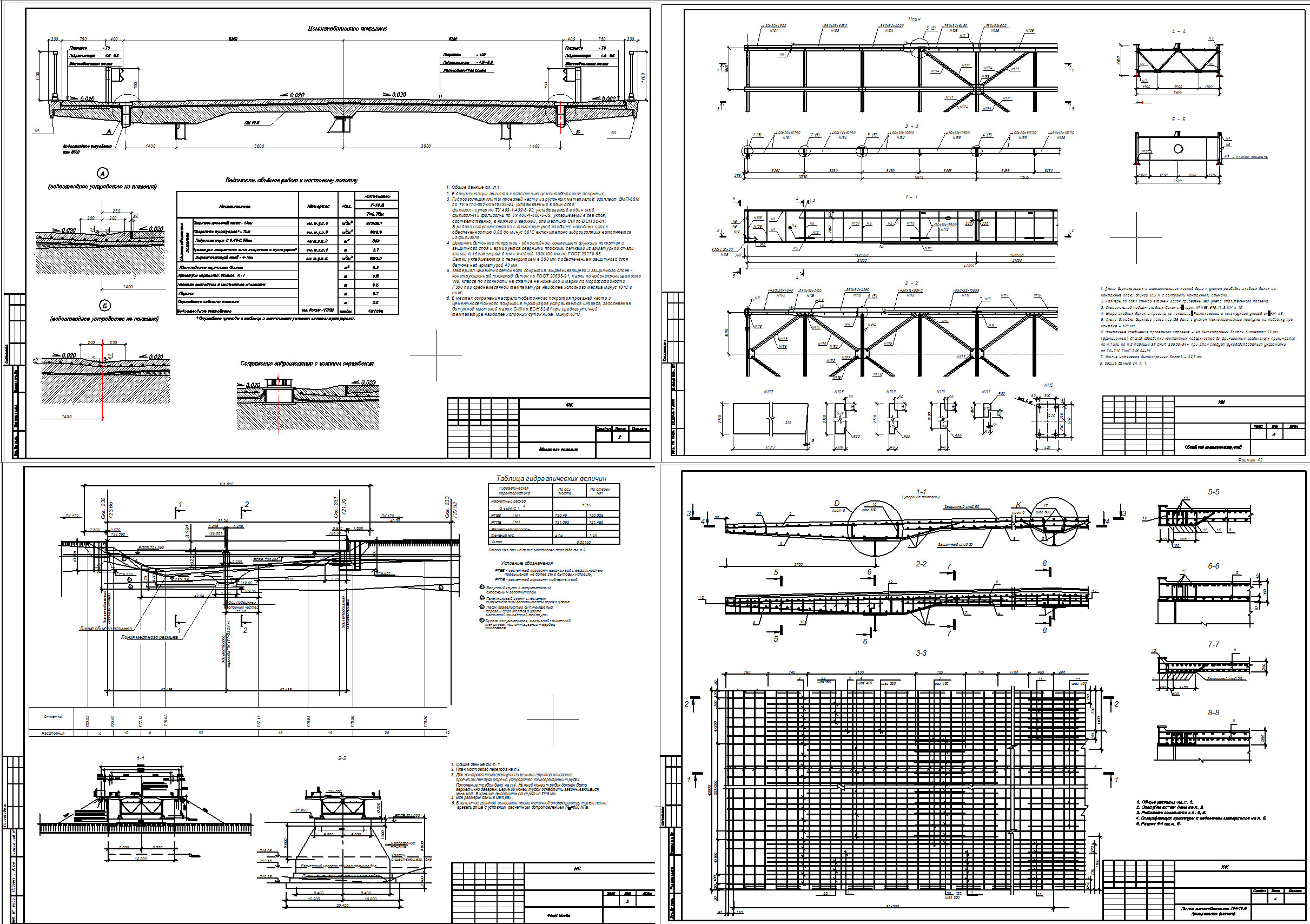

Содержимое архива
      • icon-dwg 3.Фасад моста.dwg
      • icon-dwg 4.План подходов.dwg
      • icon-dwg 5.Схема моста.dwg
      • icon-dwg 6. Котлованы.dwg
      • icon-dwg 7.Устой№1.dwg
      • icon-dwg 8.Устой №2.dwg
      • icon-dwg 9. Устой.УФЧ. Армир..dwg
      • icon-dwg 10.Устой. Р-1. Армир..dwg
      • icon-dwg 11. НШ-1. Опалубка.dwg
      • icon-dwg 12. НШ-1.Армир.Начало.dwg
      • icon-dwg 13.НШ-1.Армир.Окончан..dwg
      • icon-dwg 14. Плита ПП-4.dwg
      • icon-dwg 1.Общие данные.dwg
      • icon-dwg 2.Мостовое полотно..dwg
      • icon-dwg 3. Плита. Опалубка..dwg
      • icon-dwg 4.Плита. В. Арматура.dwg
      • icon-dwg 5.Плита. Н.Арматура.dwg
      • icon-dwg 6. спецификация.dwg
      • icon-dwg 7.8.19.20. Изделия закладные.dwg
      • icon-dwg 9 - 13 ДШ.Спец. Т.У._изм.dwg
      • icon-dwg 14. схем периль огр.dwg
      • icon-dwg 15. Блок БК1.dwg
      • icon-dwg 16.Блок БК2.dwg
      • icon-dwg 17, 18. Арм.БК..dwg
      • icon-dwg 21. Блок БК1к.dwg
      • icon-dwg 1. Общие данные КМ.dwg
      • icon-dwg 2.Тех. требования.dwg
      • icon-dwg 3.Т.требования.dwg
      • icon-dwg 4.Общий вид.dwg
      • icon-dwg 5.Узлы.dwg
      • icon-dwg 6. Монт стыки главных балок.dwg
      • icon-dwg 7. Домкратная балка.dwg
      • icon-dwg 8.Поперечные связи.dwg
      • icon-dwg 9. Упоры..dwg
      • icon-dwg 10.Строительный подъем.dwg
      • icon-dwg 11. Смотровой ход.dwg
      • icon-dwg 12. Ограждение дорожное.dwg
      • icon-dwg 13. Перила.dwg
      • icon-dwg 14. Спецификация.dwg
      • icon-dwg 15. Специф..dwg
      • icon-dwg 1. Общие данные КМ1.dwg
      • icon-dwg КМ1 л.3.dwg
      • icon-dwg КМ1л.2.dwg
      • icon-dwg 4. Неподв. О.Ч. Сборочный.dwg
      • icon-dwg 5. Спецификация.dwg
      • icon-dwg 6. Балансир верхний.dwg
      • icon-dwg 7. Балансир нижний.dwg
      • icon-dwg 8. 9. шарнир. Шпилька.dwg
      • icon-dwg 10. Прокладка.dwg
      • icon-dwg 11. Подв. ОЧ. Сборочный чертеж.dwg
      • icon-dwg 12. Подв. О.Ч. Спецификация_Изм.dwg
      • icon-dwg 13.Фартук вдоль моста_Изм.dwg
      • icon-dwg 14.Фартук попер. моста_Изм.dwg
      • icon-dwg 15. Балансир верхний_Изм.dwg
      • icon-dwg 16. Плита_Изм.dwg
      • icon-dwg 17. Шарнир.20 Шпилька.dwg
      • icon-dwg 18. Сектор.dwg
      • icon-dwg 19. Зуб.22. Специф. на фартук.dwg
      • icon-dwg 21. Прокладка.dwg
      • icon-dwg 23.Полка.24. Крючок.dwg
      • icon-dwg 25. Заслонка. 26.Петля.dwg
      • icon-dwg 27.Щеколда. 28.Скоба.dwg
      • icon-dwg 29.Специф..dwg
      • icon-dwg 30. Заслонка.dwg
      • icon-dwg 31. Полка. 32.Петля щеколды.dwg
      • icon-dwg 33. Ограждения на устоях.dwg
