Чертеж Водопропускные трубы по т.п. 3.501.1-177.93

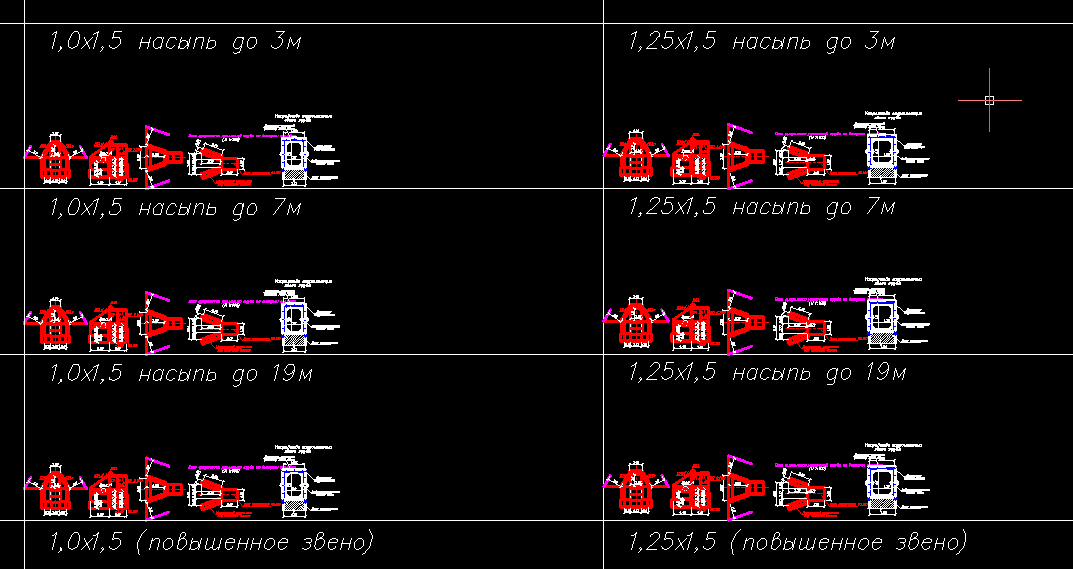

Готовые узлы оголовков и секций труб, узел гидроизоляции.
Все секции разработаны с учетом типовых высот насыпей.
Обозначения элементов (секция трубы, открылки, порталы) указаны для каждой высоты.

водопропускная дорожная насыпь труба

Поделиться:

Автор

Дата

12.02.2018

Язык

Русский

Состав

Блоки секций труб

Софт

AutoCAD 2007 Как открыть?

Содержимое архива

3.501.1-177.93.dwg
