Водопропускные трубы по т.п. 3.501.1-179.94

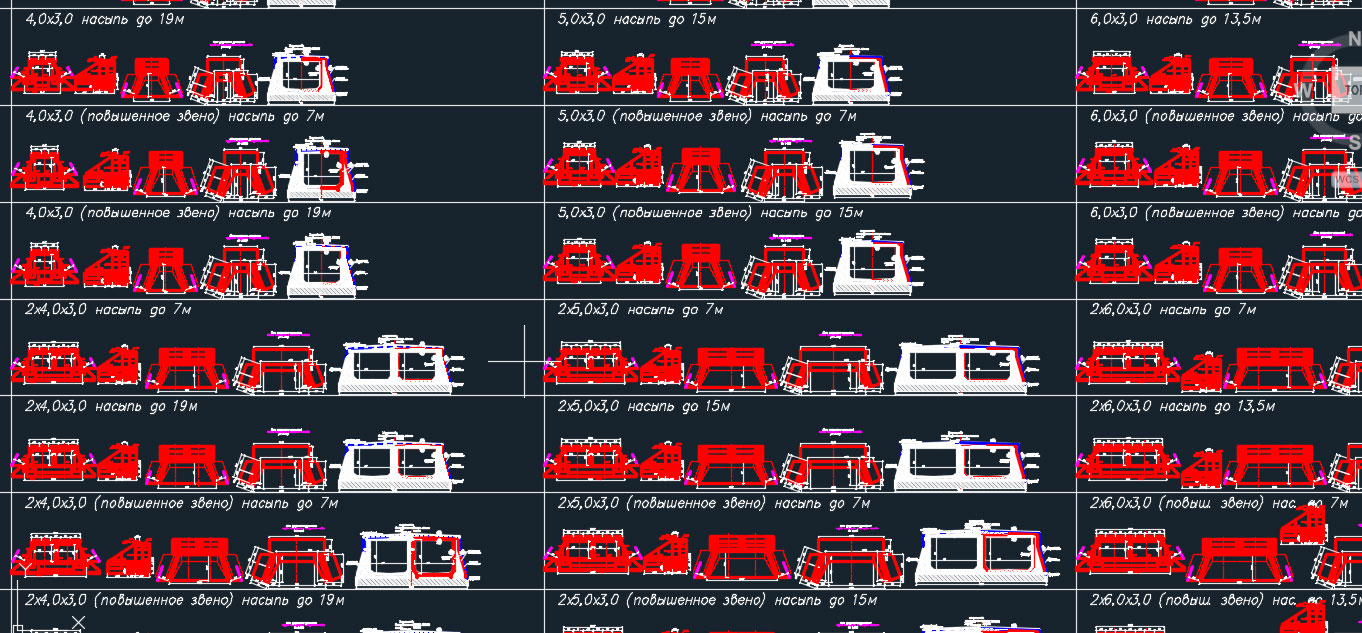

Готовые узлы оголовков и секций труб, узел гидроизоляции.
Все секции разработаны с учетом типовых высот насыпей.
Указаны монолитные фундаменты оголовочных секций и их армирование.
Обозначения элементов (секция трубы, открылки, порталы) указаны для каждой высоты

Состав: Блоки типовых труб Язык документа

Софт: AutoCAD 2007

Каталог / Строительство / Мосты, тоннели, дороги / Водопропускные трубы по т.п. 3.501.1-179.94

Просмотр файлов
3.501.1-179.94.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
