Надстройка пятого этажа в офисно-коммерческом здание в г. Львов

Национальный университет "Львовская политехника"
Кафедра строительного производства
Дипломный проект на тему "Надбудова п’ятого поверху офісно-комерційної будівлі у м. Львів по вул. Івана Франка"
Львов 2018

Исходные данные: план типового этажа 13,15 * 26,53 м.

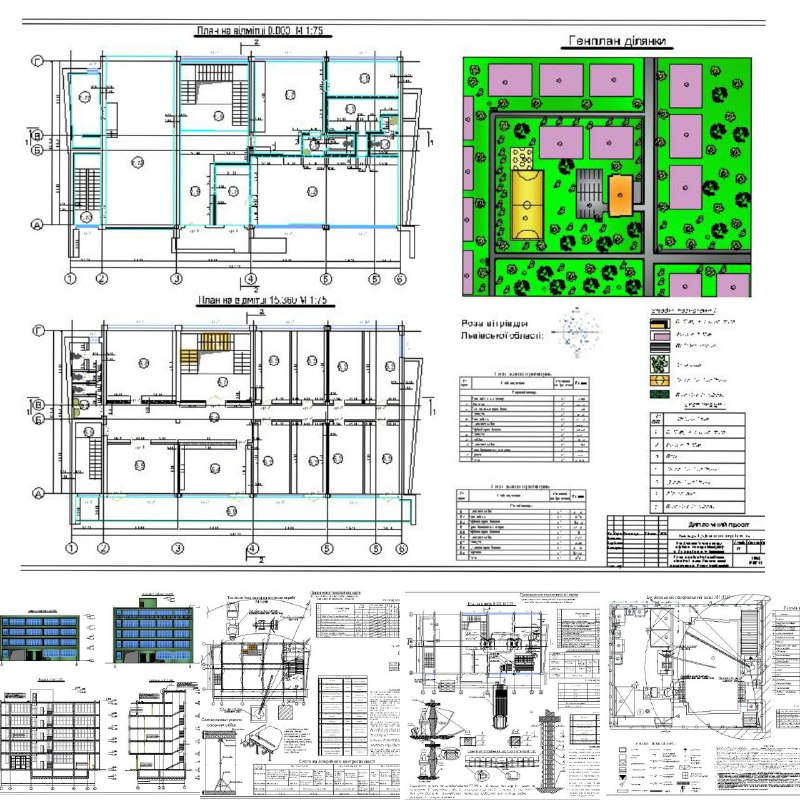

Проект включает 6 листов чертежей в которых изображено планы, генплан, разрезы, фасад, узлы и конструктивные элементы, технологические карты на выполнение усиления колонн 1 этажа и устройства перекрытия и генеральный план строительной площадки.

Зміст
1. Вступ……………………………………………………………………………4
2. Архітектурно – будівельний розділ……………………………………..……5
2.1. Вихідні дані проету………………………………...………………..……5
2.2. Характеристика генплану……………………………………..………….6
2.3. Характеристика об’ємно–планувального та архітектурно–конструктивного рішень……………………………………..……………7
3. Розрахунково – конструктивний розділ……………….………………..……10
3.1. Розрахунок монолітного залізобетонного перекриття…………….…...10
3.2. Розрахунок посилення колони першого поверху……………………….17
4. Технологічний розділ……………………………………..…………………...23
4.1. Технологічна карта на влаштування монолітного залізобетонного перекриття……………………………………..…………………………...23
4.2. Технологічна карта на посилення залізобетонної колони першого поверху……………………………………..………………………………34
5. Організаційний розділ……………………………………..…………………..44
5.1. Підбір монтажного механізму……………………………………..…….49
5.2. Підбір кількості санітарно-побутових приміщень………………..……52
5.3. Підбір площі складських майданчиків для матеріалів………………...53
5.4. Потреби в машинах та механізмах……………………………………...54
6. Розділ з новітніх технологій……………………………………..……………57
7. Розділ з економіки будівництва……………………………………..………..65
8. Розділ з охорони праці……………………………………..………………….80
8.1. Характеристика об’єкта проектування………………………………….80
8.2. Охорона праці при виконанні підсилення залізобетонної колони першого поверху……………………………………..……………………84
9. Висновки……………………………………..………………………………...87
10. Список літератури……………………………………..……………………...88
1. Объяснительная записка
2. Чертеж "Диплом" включает два листа с архитектурой
3. Чертеж "Конструкции" включает конструкцию перекрытия и конструкции усиления колонн
4. Чертеж "Техн карти" включает технологические карты на выполнение усиления ж/б колонн и устройство перекрытия
5. Чертеж "Будгенплан" включает стройгенплан площадки

Состав: планы, спецификации, разрезы, фасады, генплан, узлы, схемы к технологическим картам, подробный стройгенплан, записка Язык документа

Софт: AutoCAD 2019

Файлы:

Каталог / Строительство / Надстройка пятого этажа в офисно-коммерческом здание в г. Львов

мій диплом/Будгенплан.dwg
мій диплом/Диплом.dwg
мій диплом/конструкції.dwg
мій диплом/МБГ-41.DOCX
мій диплом/Техн карти.dwg
мій диплом
