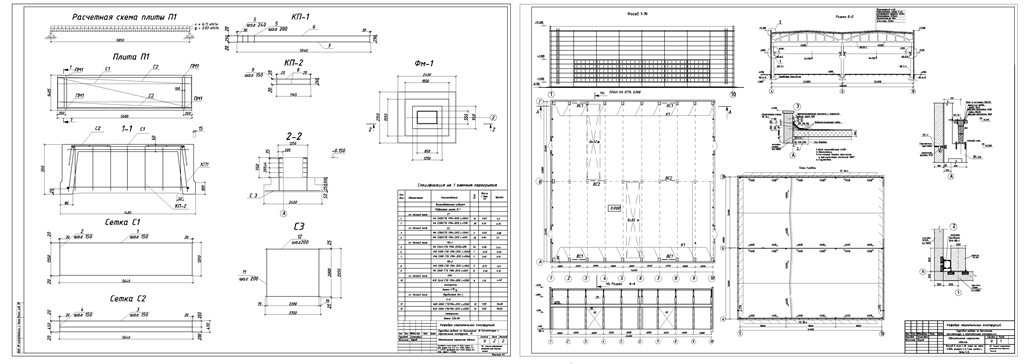

Одноэтажное каркасное здание- количество пролетов (по ширине) 2

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «ПОЛОЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМЕНИ ЕВФРОСИНИИ ПОЛОЦКОЙ»
Инженерно-строительный факультет Кафедра строительных конструкций
КУРСОВАЯ РАБОТА
по дисциплине: «Архитектура и строительные конструкции» на тему:
«ОДНОЭТАЖНОЕ КАРКАСНОЕ ЗДАНИЕ»

Исходные данные Вариант 6
Количество пролетов (по ширине) 2
Величина пролетов L (по ширине), м 24
Длина здания, м 54
Шаг крайних колонн, м 6
Шаг средних колонн, м 12
Тип колонны (С – сплошная, СК –
сквозная) С
Грузоподъёмность мостового крана Q, т 32
Высота крана от колеса до верха, 2750
Отметка верха кранового рельса, м 8,2
Снеговой район 2а
Тип стропильной
конструкции покрытия Ферма
Форма сечения плиты
(А – Ребристая, Б – многопустотная с круглыми пустотами; В – с
овальными пустотами)

Содержание
Исходные данные для расчетно-конструктивной части 2
1.1. Объемно-планировочные решения, ТЭП здания… 3
1.2. Конструктивные решения 4
2. Компоновка каркаса здания
2.1. Разработка схемы поперечных рам, связей и фахверка 9
2.2 Расчет и конструирование ребристой плиты перекрытия… 10
2.3. Определение внутренних усилий 12
2.4 Расчет плиты по прочности сечений, нормальных к продольной оси 13
2.5 Расчет плиты по прочности наклонных сечений 14
2.6 Расчёт плиты на монтажные нагрузки 15
2.7 Определение генеральных размеров поперечной рамы… 16
2.8 Установка нагрузок на поперечную раму цеха 17
2.9 Определение постоянной нагрузки от покрытия, собственной массы конструкций и от стеновых ограждений 18
2.10 Определение нагрузки от крановых воздействий 20
2.11 Определение нагрузок от давления снега и ветра… 21
2.12 Статический расчет поперечной рамы… 24
2.13 Схемы загружения элементов рамы… 25
2.14 Определение внутренних усилий 29
2.15 Расчет внецентренно нагруженного фундамента… 32
2.16 Определение размеров подколнника 33
2.17 Определение размеров подошвы фундамента… 34
2.18 Определение сечения арматуры плитной части фундамента… 37
Список использованных источников… 41
