Бета-тестирование КОМПАС-3D v19

«Одноэтажное каркасное здание»

Брестский Государственный Технический Университет
Кафедра Строительных конструкций
Курсовой проект по дисциплине: "Конструкции из дерева и пластмасс"
На тему: "Одноэтажное каркасное здание"
Брест 2017 год

Исходные данные: район строительства по снегу 2 кПа. Район строительства по ветру 0.48 кПа. Пролет здания 27 м. Шаг колонн 4,8 м. Отметка низа стропильных конструкций 9,5 м. Длина здания 48 м.. Стропильная конструкция - сегментная клееная ферма. Кровля - клеефанерные плиты с утеплителем плотностью 100 кг/м3 и толщиной 100 мм. Порода древесины - пихта. Условия эксплуатации 1. Тип местности А. Класс ответственности здания II.
Нижний пояс фермы - уголок неравнополочный.
Фанера обшивок клеефанерной плиты из древесины лиственницы. Ширина клеефанерной плиты 1,5 м.
Толщина слоя фермы 33 мм. Толщина слоя колонны - 33 мм.

Содержание:
Введение
1 Расчет и конструирование ограждающих конструкций покрытия
2. Расчет и конструирование сегментной металлодеревянной фермы
2.1 Конструктивная схема фермы
2.2 Статический расчет фермы
2.3 Подбор сечения элементов фермы
2.3.1 Подбор сечения панелей верхнего пояса
2.3.2 Расчет раскосов
2.3.3 Подбор сечения нижнего пояса
2.4 Конструирование и расчет узлов
2.4.1 Опорный узел
2.4.2 Верхний промежуточный узел
2.4.3 Нижний промежуточный узел
3. Расчёт и конструирование колонны
3.1 Определение вертикальных нагрузок на раму
3.2 Определение горизонтальных нагрузок на раму
3.3 Статический расчет рамы
3.4 Подбор сечения колонны
3.5 Расчёт базы колонны
4 Обеспечение пространственной жёсткости и устойчивости конструкций каркаса здания
4.1 Связи по колоннам
4.2 Связи по шатру здания
5 Мероприятия по защите деревянных конструкций от гниения и возгорания
5.1 Защита древесины от гниения
5.2 Защита древесины от возгорания
Заключение
Литература

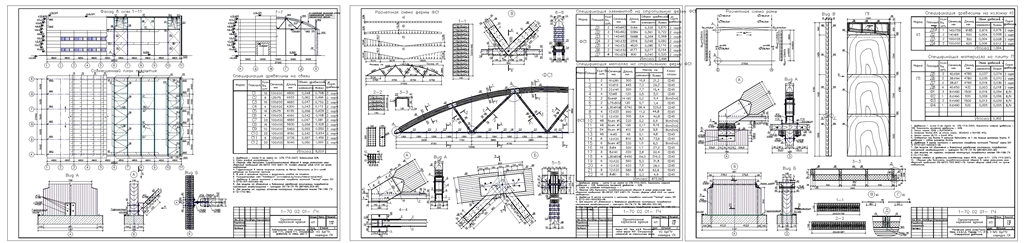

Состав: Совмещенный план покрытия, фасад в осях 1-11, разрез 1-1, спецификация древесины на связи, узел А. Ферма ФС1. Узлы А,Б,В. Расчетная схема фермы ФС1. Спецификация элементов на стропильную ферму. Расчетная схема рамы. Плита П1. Узлы А,Б,В,Г,Д. Разрезы 1-1, 2-2, 3-3. Спецификация древесины. Пояснительная записка. Язык документа

Софт: AutoCAD 2010

Файлы:

Пояснительная записка.docx
Таблица 2.docx
Графическая часть.dwg
