Одноэтажное промышленное здание два пролета 24м

ТулГу
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему "Одноэтажное промышленное здание "
Тула 2015

Курсовой проект «Одноэтажное производственное здание» разрабо-тан на основании задания на проектирование выданного кафедрой "Го-родское строительство и архитектура" Тульского государственного уни-верситета.
Место строительства одноэтажного производственного здания города Тулы. Климатический район – IIВ (СНиП 23-01-99* рис. 1). Расчетная зимняя температура воздуха наиболее холодной пятидневки обеспеченно-стью 0.92 – -27°С (СНиП 23-01-99* табл. 1). Район по весу снегового по-крова III (СНиП 2.01.07-85*). Геологические условия – грунты пучине-стые. Грунтовые воды располагаются значительно ниже отметки проекти-рования фундаментов. Характер участка – рельеф территории спокойный. Характеристика одноэтажного производственного здания с многоэтажной пристройкой: Степень огнестойкости – II. Категория производства – Д. Отопление, водоснабжение, канализация будут приняты от городских се-тей.

СОДЕРЖАНИЕ
1. Общие данные для проектирования ……………………………………...4
2. Решение генерального плана………………………………………………4
3. Объемно-планировочное решение здания………………………………..4
4. Конструктивное решение одноэтажного здания…………………………5
4.1. Конструктивная схема здания…………………………………………...5
4.2. Фундаменты………………………………………………………………5
4.3. Решение каркаса здания………………………………………………….5
4.3.1. Колонны………………………………………………………………...5
4.3.2.Стальные связи каркаса………………………………………………...6
4.4. Наружные и внутренние стены………………………………………….6
4.5. Подкрановые балки………………………………………………………6
4.6.Стропильные фермы………………………………………………...........7
4.7. Кровля…..…………………………………………………………………7
4.8. Полы………………………………………………………………………7
4.9. Вспомогательные конструкции…...…………………………………......7
4.9.1. Окна……………………………………………………………………..7
4.9.2. Двери, ворота…………………………………………………………...7
5. Наружная и внутренняя отделка………………………………………......8
6. Конструирование узлов……………………………………………………9
7. Литература……………………………………………...........……………12

Одноэтажное промышленное здание имеет два пролета 24 м. В 1 про-лете располагается опорный мостовой кран среднего режима работы по ГОСТ 3332-54 грузоподъемностью 30/5 т. Во 2 пролете располагается подвесная кран-балка грузоподъемностью 5т..Длина первого и второго пролета 48 м. Высота от пола до низа стропильной конструкции 1 и 2 пролета 12,6 м. Во всех пролетах по торцам здания расположены автомобильные ворота раз-мером 4.2 х 4 м.

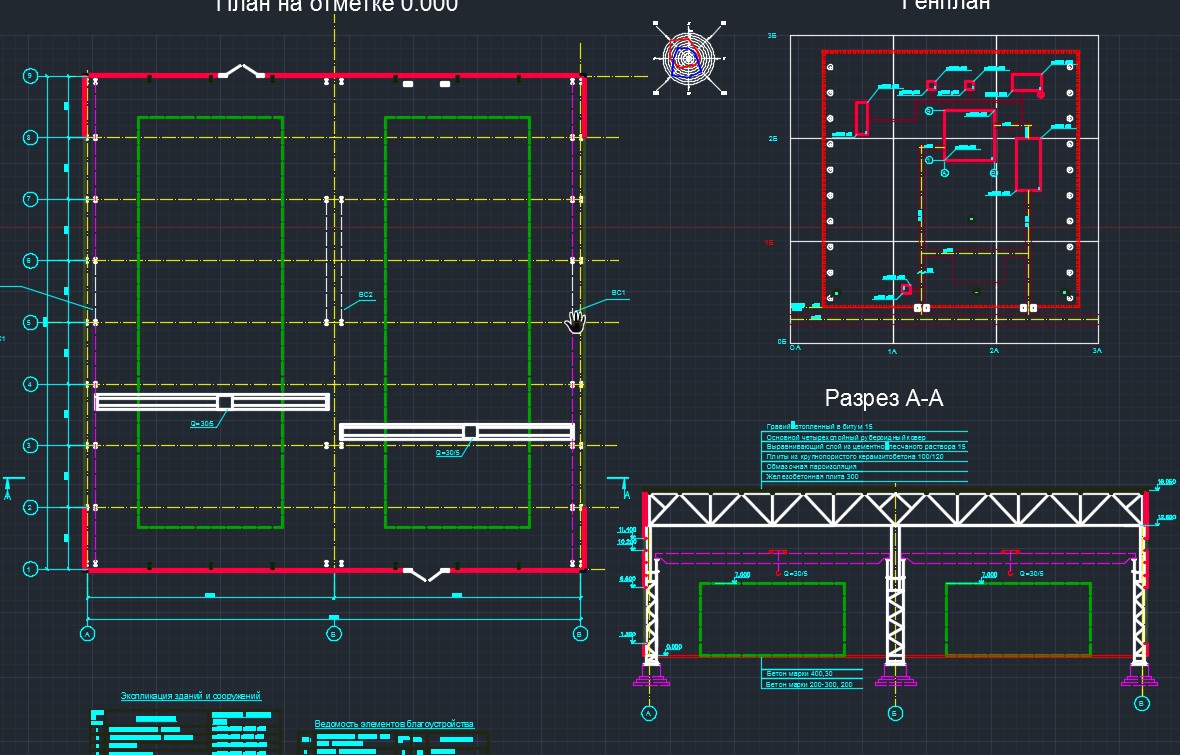

Состав: 1 лист чертежей: План на отметке 0.000; Генплан; Разрез А-А; Ведомость элементов благоустройства; Экспликация зданий и сооружений + ПЗ Язык документа
