Промышленное здание 2 пролета 18м

Иркутский Государственный Технический Университет
Кафедра Архитектурного проектирования
Курсовой проект по дисциплине "Архитектурному проектированию "
На тему "Промышленное здание"

В данном проекте предложены рекомендации по разработке объемно-планировочных и конструктивных решений одно-этажного промышленного зданий и приведен набор основных строительных конструкций, а также даны указания по разработке и оформлению чертежей фасадов, плана, разрезов здания, планов фундаментов, покрытия и крыши и отдельных архитектурно-конструктивных узлов

Объемно-планировочное решение
Объемно-планировочное решение цеха соответствует и обусловлено технологическим процессом производства.
Проектируемое одноэтажное здание имеет 2 пролета 18 м. Форма здания задана прямоугольная. Размеры типового этажа цеха 96 х 36 м.
Общая высота здания 10.800 м.
В здании размещается мостовой кран грузоподъемностью 20 т.
Шаг колонн в продольном направлении равен 6 м, поперечном 6м.
В здании применены железобетонные колонны, плиты покрытия, железобетонная балка, железобетонные подкрановые балки.

Исходные данные:
1. Район строительства –Второй Иркутск.
2. Контингент рабочих определяется из расчёта квадратных метров. квадратных метров производственной площади на одного рабочего в смену-50
3. Из них процент женщины - 15%
4. Количество всех рабочих, пользующих душем - 85%
5. Количество служащих и ИТР от общего количества рабочих - 12%
6. Количество смен - 2
7. Пункт питания – столовая.

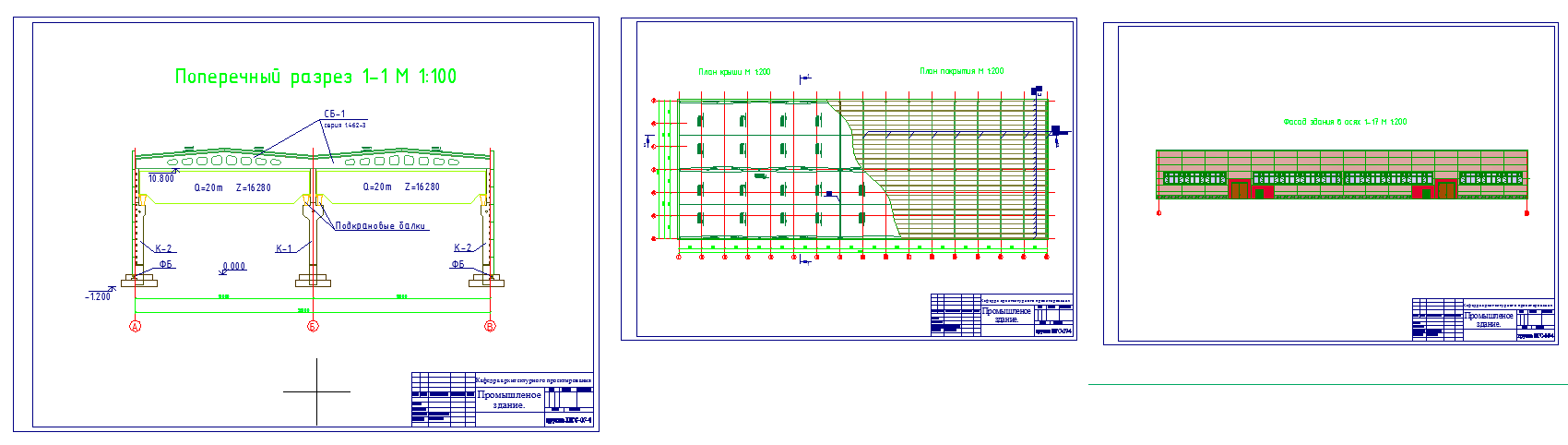

Состав: Генплан предприятия, План фундамента, План этажа, Продольный разрез, Разрез по стене, Поперечный разрез. Пояснительная записка. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Промышленное здание 2 пролета 18м

ᮢ\᭨⥫쭠 ᪠ ().doc
Курсовой\схема 3,вариант 3, ПГС-07-1.bak
Курсовой\схема 3,вариант 3, ПГС-07-1.dwg
